在半导体内，多数载流子和少数载流子两种极性的载流子（空穴和电子）都参与有源元件的导电，如通常的NPN或PNP双极型电晶体。以这类电晶体为基础的单片积体电路，称为双极型积体电路。
基本介绍
- 中文名：双极型积体电路
- 外文名：Bipolar Integrated Circuit
- 相关领域：电子
- 出现时间：1958年
- 基础器件：NPN或PNP双极型电晶体
- 学科：电子工程
简介
以通常的NPN或PNP型双极型电晶体为基础的单片积体电路。它是1958年世界上最早製成的积体电路。双极型积体电路主要以硅材料为衬底，在平面工艺基础上採用埋层工艺和隔离技术，以双极型电晶体为基础元件。按功能可分为数字积体电路和模拟积体电路两类。在数字积体电路的发展过程中，曾出现了多种不同类型的电路形式，典型的双极型数字积体电路主要有电晶体-电晶体逻辑电路(TTL)，发射极耦合逻辑电路(ECL)，集成注入逻辑电路(I2L)。TTL电路形式发展较早，工艺比较成熟。ECL电路速度快，但功耗大。I2L电路速度较慢，但集成密度高。
同金属-氧化物-半导体积体电路相比，双极型积体电路速度快，广泛地套用于模拟积体电路和数字积体电路。
双极型积体电路是最早製成集成化的电路，出现于1958年。双极型积体电路主要以硅材料为衬底，在平面工艺基础上採用埋层工艺和隔离技术，以双极型电晶体为基础元件。它包括数字积体电路和线性积体电路两类。
分类
双极型积体电路是在硅平面电晶体的基础上发展起来的，最早的是双极型数字逻辑积体电路。在数字逻辑积体电路的发展过程中，曾出现过多种不同类型的电路形式。常见的双极型积体电路可分类如下。
DCTL电路是第一种双极型数字逻辑积体电路，因存在严重的“抢电流”问题（见电阻-电晶体逻辑电路)而不实用。RTL电路是第一种有实用价值的双极型积体电路。早期的数字逻辑系统曾採用过 RTL电路，后因基极输入迴路上有电阻存在，限制了开关速度。此外，RTL逻辑电路的抗干扰的性能较差，使用时负载又不能多，因而被淘汰。电阻-电容-电晶体逻辑电路（RCTL）是为了改善RTL电路的开关速度而提出来的，即在RTL电路的电阻上并接电容。实际上 RCTL电路也未得到发展。DTL电路是继 RTL电路之后为提高逻辑电路抗干扰能力而提出来的。DTL电路线上路上採用了电平位移二极体，抗干扰能力可用电平位移二极体的个数来调节。常用的 DTL电路的电平位移二极体，是用两个硅二极体串接而成，其抗干扰能力可提高到1.4伏左右（见二极体-电晶体逻辑电路）。HTL电路是在 DTL电路的基础上派生出来的。HTL电路採用反接的齐纳二极体代替DTL电路的电平位移二极体，使电路的阈值提高到约7.4伏左右（见高阈值逻辑电路)。可变阈值逻辑电路（VTL)也是DTL电路系列中的另一种变形电路。阈值逻辑电路（TLC)是 HTL和VTL逻辑电路的总称。TTL逻辑电路是在DTL逻辑电路基础上演变而来，于1962年研製成功。为了提高开关速度和降低电路功耗，TTL电路线上路结构上经历了三代电路形式的改进（见电晶体-电晶体逻辑电路)。
以上均属饱和型电路。在进一步探索提高饱和型电路开关速度的同时，发现电晶体多余载流子的存储效应是一个极重要的障碍。存储现象实质上是电路在开关转换过程中由多余载流子所引起。要提高电路开关速度，除了减少电晶体PN结电容，或者设法缩短多余载流子的寿命以外，就得减少和消除电晶体内载流子存储现象。60年代末和70年代初，人们开始在积体电路中利用熟知的肖特基效应。在TTL电路上製备肖特基势垒二极体，把它并接在原有电晶体的基极和集电极上，使电晶体开关时间缩短到1纳秒左右；带肖特基势垒二极体箝位的TTL门电路的平均传输延迟时间达2～4纳秒。
肖特基势垒二极体-电晶体-电晶体逻辑电路（STTL)属于第三代 TTL电路。它线上路上採用了肖特基势垒二极体箝位方法，使电晶体处于临界饱和状态，从而消除和避免了载流子存储效应。与此同时，在TTL电路与非门输出级倒相器的基极引入电晶体分流器，可以改善与非门特性。三极体带有肖特基势垒二极体，可避免进入饱和区，具有高速性能；输出管加上分流器，可保持输出级倒相的抗饱和程度。这类双极型积体电路，已不再属于饱和型积体电路，而属于另一类开关速度快得多的抗饱和型积体电路。
发射极耦合逻辑电路（ECL)是电流型逻辑电路（CML)。这是一种电流开关电路，电路的电晶体工作在非饱和状态，电路的开关速度比通常TTL电路又快几倍。ECL逻辑电路把电路开关速度提高到 1纳秒左右，大大超过 TTL和STTL电路。ECL电路的出现，使双极型积体电路进入超高速电路範围。
集成注入逻辑电路 (I2L)又称合併电晶体逻辑电路（MTL)，是70年代研製成的。在双极型积体电路中，I2L电路的集成密度是最高的。
三层结构逻辑电路（3TL)是1976年中国在I2L电路的基础上改进而成，因有三层结构而得名。3TL逻辑电路採用NPN管为电流源，输出管採用金属做集电极（PNM)，不同于I2L结构。
多元逻辑电路（DYL)和双层逻辑电路（DLL)，是1978年中国研製成功的新型逻辑电路。DYL逻辑电路线性与或门，能同时实现开关逻辑和线性逻辑处理功能。DLL电路是通过ECL和TTL逻辑电路双信息内部变换来实现电路逻辑功能的。
此外，在双极型积体电路发展过程中，还有许多其他型式的电路。例如，发射极功能逻辑电路（EFL)、互补电晶体逻辑电路（CTL)、抗辐照互补恆流逻辑电路（C3L)、电流参差逻辑电路（CHL)、三态逻辑电路（TSL)和非阈值逻辑电路（NTL)等。
特点和原理
双极型积体电路的製造工艺，是在平面工艺基础上发展起来的。与製造单个双极型电晶体的平面工艺相比，具有若干工艺上的特点。
- 双极型积体电路中各元件之间需要进行电隔离。积体电路的製造，先是把硅片划分成一定数目的相互隔离的隔离区；然后在各隔离区内製作电晶体和电阻等元件。在常规工艺中大多採用PN结隔离，即用反向PN结达到元件之间相互绝缘的目的。除PN结隔离以外，有时也採用介质隔离或两者混合隔离法（见隔离技术）。
- 双极型积体电路中需要增添隐埋层。通常，双极型积体电路中电晶体的集电极，必须从底层向上引出连线点，因而增加了集电极串连电阻，这不利于电路性能。为了减小集电极串连电阻，製作电晶体时在集电极下边先扩散一层隐埋层，为集电极提供电流低阻通道和减小集电极的串联电阻。隐埋层，简称埋层，是隐埋在硅片体内的高掺杂低电阻区。埋层在製作积体电路之前预先“埋置”在晶片体内。其工艺过程是：在 P型硅片上，在预计製作集电极的正下方某一区域里先扩散一层高浓度施主杂质即N+区；而后在其上再外延生长一层N型硅单晶层。于是，N型外延层将N+区隐埋在下面，再在这一外延层上製作电晶体。
- 双极型积体电路通常採用扩散电阻。电路中按电阻阻值大小选择製备电阻的工艺，大多数是利用电晶体基区P型扩散的同时，製作每方约 150～200欧·厘米的P型扩散电阻。但是，扩散电阻存在阻值误差大、温度係数高和有寄生效应等缺点。除採用扩散电阻外，有时也採用硅单晶体电阻。
- 双极型积体电路元件间需要互连线，通常为金属铝薄层互连线。单层互连布线时难以避免交叉的位置，必要时可採用浓磷扩散低阻区，简称磷桥连线法。
- 双极型积体电路存在寄生效应。双极型积体电路的纵向NPN电晶体，比分立电晶体多一个P型衬底层和一个PN结。它是三结四层结构。增加的衬底层是所有元件的公共衬底，增加的一个PN结是隔离结（包括衬底结)。双极型积体电路因是三结四层结构而会产生特有的寄生效应：无源寄生效应、扩散电阻的寄生电容和有源寄生效应。隔离电容是集电极N型区与隔离槽或衬底P型区形成的PN结产生的电容。隔离和衬底接最低电位，所以这个电容就是集电极对地的寄生电容。扩散电阻的寄生电容是扩散电阻P型区与集电极外延层N型区产生的PN结电容，也属无源寄生效应。这一PN结电容总是处于反偏置工作状态。有源寄生效应即 PNP寄生电晶体。在电路中，NPN电晶体的基区、集电区（外延层）和衬底构成PNP寄生电晶体。在通常情况下，因PN结隔离，外延层和衬底之间总是反向偏置。只有当电路工作时，NPN管的集电结正偏，寄生PNP管才进入有源区。
工艺製备

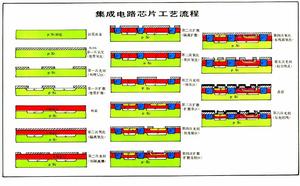

右图是利用PN结隔离技术製备双极型积体电路倒相器的工艺流程，图中包括一个NPN电晶体和一个负载电阻R。原始材料是直径为75～150毫米掺P型杂质的硅单晶棒，电阻率ρ=10欧·厘米左右。其工艺流程是：先经过切片、研磨和抛光等工艺（是硅片製备工艺)製备成厚度约300～500微米的圆形硅片作为衬底，然后进行外延生长、氧化、光刻、扩散、蒸发、压焊和多次硅片清洗，最后进行表面钝化和成品封装。
双极型积体电路
双极型积体电路製作双极型积体电路晶片需要经过 5次氧化，对氧化硅 (SiO2）薄层进行5次光刻，刻蚀出供扩散掺杂用的图形视窗。最后还经过两次光刻，刻蚀出金属铝互连布线和钝化后用于压焊点的视窗。因此，整套双极型积体电路掩模版共有 7块。即使通常省去钝化工艺，也需要进行6次光刻，需要6块掩模版。
版图设计
按照线路要求和工艺条件设计元件的图形和尺寸，并进行布局和布线，同时设计出一套光刻掩模版图形。
双极型积体电路
双极型积体电路版图设计的第一步，是对既定线路按不同电位划分隔离区和确定元件之间的布线。然后，转入对元件的设计。双极型积体电路的元件包括电晶体、二极体、电阻和电容。其中 NPN电晶体的设计是核心。设计一个性能良好的积体电路，首先要设计出电学性能符合要求的电晶体，而电晶体的特性又是由其图形、尺寸和工艺条件所决定的。
在双极型积体电路中，常用的电晶体图形有5种，每一种图形各有其特殊作用。这 5种图形是单基极条形、双基极条形、双基极、双集电极条形、基极马蹄形（并联扩展可设计成梳形结构)和发射极马蹄形。在版图设计中，往往在同一块版图中几种电晶体图形会同时出现，这是因为不同电晶体在电路中所起作用不同。
双极型积体电路版图设计中常用的二极体，是与电晶体同时製成的。二极体可以利用单独一个基区扩散结；也可以先做成NPN电晶体结构，然后用一定方式连线成二极体。后者的基本连线方式有5种：①基极和集电极短接；②发射极和基极短接；③发射极开路；④发射极和集电极短接；⑤集电极开路。这5种连线法和单独一个基区扩散结共有6种不同的二极体。这6种形式的二极体因结构不同，特性也有差异，在套用中根据不同要求加以选择。
在双极型积体电路的版图设计中，电阻通常是随同电晶体的某一扩散工艺同时进行而製成扩散电阻的。原则上，不论发射区、基区和集电区（外延层)，都可以製作电阻。①基区硼扩散电阻:其薄层电阻值为 150～200欧左右，逻辑积体电路中的电阻值範围比较适中，而且温度係数也较小，一般为 1.9×10-3。②发射区磷扩散电阻：其薄层电阻值为2～5欧，可用作低值电阻。但实际上常用作“磷桥”，代替内部金属连线遇到难以避免交叉时完成交越；③基区沟道电阻：这是利用基区扩散和发射区扩散形成的。因为薄层很薄，扩散杂质浓度也低，薄层电阻可高达5～20千欧。温度係数较高，一般为3～5×10-3。这种电阻器又受到工作电压的限制，当反偏压升高时，PN结势垒区扩张，使沟道变得更薄，阻值变大；反之，偏压降低，阻值变小；④体电阻：外延层体电阻阻值很难控制，可用作高阻值电阻，其温度係数高，约为5×10-3。
