多鑒对射技术

2020-05-18 15:50:57分类：首页  /  百科
多鑒对射技术

多鑒对射技术

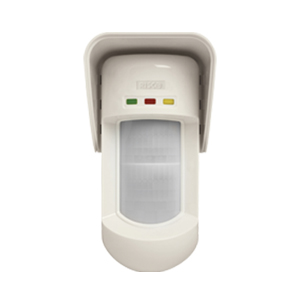

双鑒是指採用两种探测方式（红外线和微波），这样做的目的是为了避免误报，因为红外线对温度敏感，即使没有物体移动，一阵暖风吹来就可能出现误报，所以加上微波探测，提高了鉴别的可靠性。

对射是指发射探头和接收探头分离，一边发射的红外线和微波形成一道幕墙，当移动物体遮挡住红外线和微波射线时，接收探头（正常情况下是常闭的，也就是有信号接收）就会处于“开路”状态，它会给报警主机发出信号，由报警主机（程式设定）根据信号的类型决定是否报警。

对射探头大多是户外型产品，防潮防晒耐久性好。室内多用双工探头，即发射和接收是同一个探头。

基本介绍

  • 中文名：多鑒对射技术
  • 回响时间：50ms--700ms
  • 材质：PC树脂
  • 防护IP级别：IP55

技术规格

型 号
RK-PB30SA
RK-PB60SA
RK-PB80SA
RK-PB100SA
保护距离
室外30m
室外60m
室外80m
室外100m
室内60m
室内120m
室内160m
室内200m
最大光束距离
室外300m
室外600m
室外800m
室外1,000m
室内 300m
室内600m
室内800m
室内1,000m
耗电
最大57mA
最大57mA
最大80mA
最大88mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
供电
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
-25~70℃
光束调整
水平：180' ±90°；垂直：20' ±10°
安装位置
室外/室内
材质
PC树脂
防护IP级别
IP55
外形尺寸
73×167×78mm 重量 Rx：338g，Tx：324g
功能
监测孔输出，防霜前盖，AGC
配件
立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
型 号
RK-PB30D
RK-PB60D
RK-PB100D
保护距离
室外30m
室外60m
室外100m
室内60m
室内120m
室内200m
可变频点
4频点
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
电流消耗
最大72mA
最大80mA
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色LED亮：开始报启动
报警输出
乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
-25~70℃
光束调整
水平：±90°；垂直：±10°
安装位置
室外/室内
材质
PC树脂绿色
防护IP级别
IP54
外形尺寸
73×177×84mm
78×196×82mm
重量
Rx：382g，Tx：364g
Rx：348g，Tx：335g
功能
监测孔输出，防霜前盖，AGC
配件
立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)

RK-PB30SA

规格

型　号
RK-PB30SA
保护距离
室外30m
室内60m
最大光束距离
室外300m
室内300m
耗电
最大57mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
光束调整
水平：180' ±90°；垂直：20' ±10°
安装位置
室外/室内
材质
PC树脂
防护IP级别
IP55
外形尺寸
73×167×78mm 重量 Rx：338g，Tx：324g
功能
监测孔输出，防霜前盖，AGC
配件
立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)

规格说明

型　号 RK-PB30SA
类型：30米高级主动红外入侵探测器
保护距离：室外30m；室内60m
最大光束距离：室外300m；室内300m
耗电：最大57mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出：乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出：乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
工作温度：-20~60℃
光束调整：水平：180' ±90°
垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别：IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
主要特点：
独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB60SA

规格

型　号
RK-PB60SA
保护距离
室外60m
室内120m
最大光束距离
室外600m
室内600m
耗电
最大57mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
光束调整
水平：180' ±90°；垂直：20' ±10°
安装位置
室外/室内
材质
PC树脂
防护IP级别
IP55
外形尺寸
73×167×78mm 重量 Rx：338g，Tx：324g
功能
监测孔输出，防霜前盖，AGC
配件
立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)

规格说明

型　号 RK-PB60SA
类型：60米主动红外入侵探测器
保护距离：室外60m；室内120m
最大光束距离：室外600m；室内600m
耗电：最大57mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出：乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出：乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
工作温度：-20~60℃
光束调整：水平：180' ±90°
垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别：IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
主要特点：
独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB80SA

规格

型　号
乐可利RK-PB80SA
保护距离
室外80m
室内160m
最大光束距离
室外800m
室内800m
耗电
最大80mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-25~70℃
光束调整
水平：180' ±90°；垂直：20' ±10°
安装位置
室外/室内
材质
PC树脂
防护IP级别
IP55
外形尺寸
73×167×78mm 重量 Rx：338g，Tx：324g
功能
监测孔输出，防霜前盖，AGC
配件
立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)

主要特点

独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB100SA

规格

型　号
RK-PB100SA
保护距离
室外100m
室内200m
最大光束距离
室外1,000m
室内1,000m
耗电
最大88mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-25~70℃
光束调整
水平：180' ±90°；垂直：20' ±10°
安装位置
室外/室内
材质
PC树脂
防护IP级别
IP55
外形尺寸
73×167×78mm 重量 Rx：338g，Tx：324g
功能
监测孔输出，防霜前盖，AGC
配件
立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)

主要特点

独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线
RK-PB30D
型 号
RK-PB30D
保护距离
室外30m
室内60m
可变频点
4频点
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
电流消耗
最大72mA
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色LED亮：开始报启动
报警输出
乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
光束调整
水平：±90°；垂直：±10°
安装位置
室外/室内
材质
PC树脂绿色
防护IP级别
IP54
外形尺寸
73×177×84mm
重量
Rx：382g，Tx：364g
功能
监测孔输出，防霜前盖，AGC
配件
立柱安装光束瞄準配件(2件/套)/发射器的防拆开
多鑒对射技术规格说明:
型 号 RK-PB30D
类型：30米变频红外对射
保护距离 室外30m； 室内60m
可变频点：4频点
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
电流消耗：最大72mA
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出： 乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出：乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-20~60℃
光束调整：水平：±90°；垂直：±10°
安装位置：室外/室内
材质：PC树脂绿色
防护IP级别：IP54
外形尺寸：73×177×84mm
重量 Rx：382g，Tx：364g
功能：监测孔输出，防霜前盖，AGC
配件：立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)
主要特点：
独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB60D

规格

型 号
RK-PB60D
保护距离
室外60m
室内120m
可变频点
4频点
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
电流消耗
最大72mA
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色LED亮：开始报启动
报警输出
乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-20~60℃
光束调整
水平：±90°；垂直：±10°
安装位置
室外/室内
材质
PC树脂绿色
防护IP级别
IP54
外形尺寸
73×177×84mm
重量
Rx：382g，Tx：364g
功能
监测孔输出，防霜前盖，AGC
配件
立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)

规格说明

型 号 RK-PB60D
保护距离 室外60m；室内120m
可变频点 4频点
探测方法 2光束同时被遮断
红外光束 LED双调製脉冲光束
电流消耗 最大80mA
工作电压 10.8V--25V DC(无极性)
回响时间 50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出 乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出 乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度 -25~70℃
光束调整 水平：±90°；垂直：±10°
安装位置 室外/室内
材质 PC树脂绿色
防护IP级别 IP54
外形尺寸 78×196×82mm
重量 Rx：348g，Tx：335g
功能 监测孔输出，防霜前盖，AGC
配件 立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)
主要特点：
独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB100D

规格

型 号
RK-PB100D
保护距离
室外100m
室内200m
可变频点
4频点
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
电流消耗
最大80mA
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色LED亮：开始报启动
报警输出
乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度
-25~70℃
光束调整
水平：±90°；垂直：±10°
安装位置
室外/室内
材质
PC树脂绿色
防护IP级别
IP54
外形尺寸
78×196×82mm
重量
Rx：348g，Tx：335g
功能
监测孔输出，防霜前盖，AGC
配件
立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)

规格说明

型 号 RK-PB100D
保护距离 室外100m；室内200m
可变频点 4频点
探测方法 2光束同时被遮断
红外光束 LED双调製脉冲光束
电流消耗 最大80mA
工作电压 10.8V--25V DC(无极性)
回响时间 50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出 乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出 乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度 -25~70℃
光束调整 水平：±90°；垂直：±10°
安装位置 室外/室内
材质 PC树脂绿色
防护IP级别 IP54
外形尺寸 78×196×82mm
重量 Rx：348g，Tx：335g
功能 监测孔输出，防霜前盖，AGC
配件 立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)
主要特点：
独特的非球面透镜和超强光束使其光学系统的性能最佳
十倍的探测距离贮备，避免雨、雪、雾等造成的误报
高可靠性，带自动增益控制AGC
採用外来强光补偿滤波以消除外部强光干扰
便利的光束校準，具有特殊的观察器和标準电平监测输出
角度调整，水平位置±90°和垂直位置±10°
防霜冻、露水保护，探测器前盖是特殊的防霜设计
防昆虫保护，密封的光学系统
IP55的防尘和防水保护等级
方便的安装和接线

RK-PB30P

规格

型　号
RK-PB30P
检测方式
近红外线2光束同时遮断式
感应距离
室外15m或30m，室内30m
电源电压
DC 10-25V（有极性）
消耗电流
TX：20-38mA；RX：25mA（最大）
调节感应时间
50-700msec（可调节大小）
LED
TX：电源（绿），RX：设定（绿），报警（红）
发出报警
无电压继电器接点输出NC(或NO)
光束中心调节範围
水平180°(±90°)，垂直10°(±5°)
使用温度
-20℃—60℃
安装场所
墙壁或窗框
材质
Cover PC,Base ABS
外形尺寸
66×67×125mm

主要特点

高可靠性和外部强光保护
独特的非球面透镜设计
独特的外型设计，防霜、露、雪，耳目一新
双光束，室内外保护範围15米/30米
紧凑小巧，便于隐蔽安装非常方便
技术规格
型　号RK-PB30P
检测方式：近红外线2光束同时遮断式
感应距离：室外15m或30m，室内30m
电源电压：DC 10-25V（有极性）
消耗电流TX：20-38mA；RX：25mA(最大)
调节感应时间：50-700msec(可调节大小)
LED-- TX：电源(绿)，RX：设定(绿)，报警(红)
发出报警：无电压继电器接点输出NC(或NO)
光束中心调节範围：水平180°(±90°)，垂直10°(±5°)
使用温度：-20℃—60℃
安装场所：墙壁或窗框
材质：Cover PC,Base ABS
外形尺寸：66×67×125mm
型　号
RK-PB30S
RK-PB60S
保护距离
室外30m
室外60m
室内60m
室内120m
电流
最大57mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
温度
-20~60℃
光束调整
水平：190°(±95°)；垂直：20°(±10°)
安装位置
室外/室内
材质
PC树脂（绿色）
IP级别
IP44
外形尺寸
63×163×75mm 重量 Rx：330g，Tx：315g
功能
监测孔输出，防霜前盖
配件
立柱配件(2件/套，发射器的防拆开关/IP54)
型　号
RK-PB30S
保护距离
室外30m
室内60m
电流
最大57mA
探测方法
2光束同时被遮断
红外光束
LED双调製脉冲光束
工作电压
10.8V--25V DC（无极性）
回响时间
50ms--700ms
LED
发射器
绿色LED亮：电源通
接收器
绿色LED亮（灵敏度最佳） 红色亮：开始报警
报警输出
乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出
乾式触点继电器输出形式N/C（仅是接收器）
触点动作：前盖打开时启动
温度
-20~60℃
光束调整
水平：190°(±95°)；垂直：20°(±10°)
安装位置
室外/室内
材质
PC树脂（绿色）
防护IP级别
IP44
外形尺寸
63×163×75mm 重量 Rx：330g，Tx：315g
功能
监测孔输出，防霜前盖
配件
立柱配件(2件/套，发射器的防拆开关/IP54)

规格说明

RK-PB30S
型号 RK-PB30S
类型 红外防盗对射
保护距离 室外30m 室内60m
电流 最大57mA
探测方法 2光束同时被遮断
红外光束 LED双调製脉冲光束
工作电压 10.8V--25V DC(无极性)
回响时间 50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出 乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出 乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
温度 -20~60℃
光束调整 水平：190°(±95°)；垂直：20°(±10°)
安装位置 室外/室内
材质 PC树脂(绿色)
防护IP级别 IP44
外形尺寸 63×163×75mm 重量 Rx：330g，Tx：315g
功能 监测孔输出，防霜前盖
配件 立柱配件(2件/套，发射器的防拆开关/IP54)
型号 RK-PB30S
类型：红外防盗对射
保护距离 室外30m; 室内60m
电流 最大57mA
探测方法 2光束同时被遮断
红外光束 LED双调製脉冲光束
工作电压 10.8V--25V DC(无极性)
回响时间 50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出 乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出 乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
温度 -20~60℃
光束调整 水平：190°(±95°)；垂直：20°(±10°)
安装位置 室外/室内
材质 PC树脂(绿色)
防护IP级别 IP44
外形尺寸 63×163×75mm 重量 Rx：330g，Tx：315g
功能 监测孔输出，防霜前盖
配件 立柱配件(2件/套，发射器的防拆开关/IP54)
RK-PB60S
保护距离　室外60m　室内120m
电流　最大57mA
探测方法　2光束同时被遮断
红外光束　LED双调製脉冲光束
工作电压　10.8V--25V DC(无极性)
回响时间　50ms--700ms
LED 发射器 绿色LED亮：电源通
接收器 绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出　乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
温度　-20~60℃
光束调整　水平：190°(±95°)；垂直：20°(±10°)
安装位置　室外/室内
材质　PC树脂(绿色)
防护IP级别 IP44
外形尺寸　63×163×75mm 重量 Rx：330g，Tx：315g
功能　监测孔输出，防霜前盖
配件　立柱配件(2件/套，发射器的防拆开关/IP54)
型　号
RK-MPB30D2
RK-MPB30D4
RK-MPB30D4
(Terminal)
RK-MPB30D4 II
保护範围
室内/室外：15m
室内/室外：20m
光束
2
4
4
4条双光束
工作电压
DC10 ~ 25V（极性）
DC9.6 ~ 14V（极性）
电流
60mA Max
100mA Max
150mA Max
125mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；报警时：红色LED点亮
回响时间
200±10ms
100ms/700ms
（自动）
100ms/300ms/700ms
200±10ms
报警
输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：380g
接收端：410g
发射端：478g
接收端：488g
发射端：605g
接收端：615g
发射端：835g
接收端：850g
尺寸
450x34x35mm
832x34x35mm
990x34x35mm
1440x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂
型　号
RK-MPB30D2
保护範围
室内/室外：15m
光束
2
工作电压
DC10 ~ 25V（极性）
电流
60mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；报警时：红色LED点亮
回响时间
200±10ms
报警输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：380g 接收端：410g
尺寸
450x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂
型　号
RK-MPB30D4
保护範围
室内/室外：15m
光束
4
工作电压
DC10 ~ 25V（极性）
电流
100mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；
报警时：红色LED点亮
回响时间
100ms/700ms（自动）
报警
输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：478g 接收端：488g
尺寸
832x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂
型　号
RK-MPB30D4(Terminal)
保护範围
室内/室外：15m
光束
4
工作电压
DC10 ~ 25V（极性）
电流
150mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；
报警时：红色LED点亮
回响时间
100ms/300ms/700ms
报警输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：605g 接收端：615g
尺寸
990x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂




型　号
RK-MPB30D4 II
保护範围
室内/室外：20m
光束
4条双光束
工作电压
DC9.6 ~ 14V（极性）
电流
125mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；
报警时：红色LED点亮
回响时间
200±10ms
报警输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：835g 接收端：850g
尺寸
1440x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂
类别
设定情况
灵敏度良好
相应通道的蓝色LED熄灭
重新调整
相应通道的蓝色LED闪烁
报警
红色LED灯点亮
接收端

发射端
NO
颜色
接线端
NO
颜色
接线端

NO
颜色
接线端
1
红
+
5
蓝绿
COM

1
红
+
2
黑
-
6
黄
N.C

2
黑
-
3
白
+
7
棕
N.O

3
白
+
4
绿
-
8
橙（灰）
N.O

4
绿
-
型　号
RK-MPB30D2
RK-MPB30D4
RK-MPB30D4
(Terminal)
RK-MPB30D4 II
保护範围
室内/室外：15m
室内/室外：20m
光束
2
4
4
4条双光束
工作电压
DC10 ~ 25V（极性）
DC9.6 ~ 14V（极性）
电流
60mA Max
100mA Max
150mA Max
125mA Max
LED
发射端
通电时：绿色LED闪烁；报警时：红色LED点亮
接收端
灵敏度良好时：蓝色LED熄灭；重新调整时：LED闪烁；报警时：红色LED点亮
回响时间
200±10ms
100ms/700ms
（自动）
100ms/300ms/700ms
200±10ms
报警
输出
触点动作
探测时间2±0.5秒
触点容量
乾簧继电器输出，≤30V(AC/DC)1A
工作温度
-20℃~ 60℃
光束调节
190°(±95)广角调节
安装位置
室外/室内--安装在墙或窗框上
重量(g)
发射端：380g
接收端：410g
发射端：478g
接收端：488g
发射端：605g
接收端：615g
发射端：835g
接收端：850g
尺寸
450x34x35mm
832x34x35mm
990x34x35mm
1440x34x35mm
IP防护等级
IP55
材料
铝，PC树脂，ABS树脂







接收端

发射端
NO
颜色
接线端
NO
颜色
接线端

NO
颜色
接线端
1
红
+
5
蓝绿
COM

1
红
+
2
黑
-
6
黄
N.C

2
黑
-
3
白
+
7
棕
N.O

3
白
+
4
绿
-
8
橙（灰）
N.O

4
绿
-

主动红外防盗：

满足最高质量标準和可靠性要求独特的非球面透镜设计双光束，有效防外部可见光干扰多种极为方便的光线对準方法宽角度的调整範围(水平±90°，垂直±90°)独特的防霜、露、雪的外壳设计安装和走线非常方便
型号：RK-PB30S
探测方法：2 束光束同时被遮断
红外光束：LED 双调製脉冲光束
保护距离：室外30m；室内60m
电压：10.8V ~ 25V DC(无极性)
耗电：Max. 57mA
回响时间：50 ~ 700 ms
LED： 发射器 绿色LED ON : 电源ON
接收器 绿色LED(灵敏度Good) / 红色ON : 启动报警时
报警输出：乾式触点继电器输出形式C触点动作: 遮断时间+ 延迟时间(1~3 s)
触点容量: 30V(AC/DC) 1A 或小于
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作: 盖子分开时启动
触点容量: 30V(AC/DC) 1A 或小于
温度：-20℃~ 60℃
光束调整：水平: 190度(±95度), 垂直: 20度(±10度)
安装位置：室外/室内
材料：PC 树脂
IP 级别：IP 44
外形尺寸：W63 x H163 x D75 (mm)
重量：Rx : 330g, Tx : 315g
功能：监视插孔输出，防霜前盖
可选项：立柱配件(2pcs./set, 立柱尺寸: ø38~44mm) / 发射器防拆开关
型　号 乐可利RK-PB30SA
保护距离：室外30m，室内60m
最大光束距离：室外300m，室内300m
耗电：最大57mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED接收器：绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出　乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-20~60℃
光束调整：水平：180' ±90°；垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别为IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
型　号 乐可利RK-PB60SA
保护距离：室外60m，室内120m
最大光束距离：室外600m，室内600m
耗电：最大57mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED接收器：绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出　乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-20~60℃
光束调整：水平：180' ±90°；垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别为IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
型　号 乐可利RK-PB80SA
保护距离：室外80m，室内160m
最大光束距离：室外800m，室内800m
耗电：最大80mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED接收器：绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出　乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-25~70℃
光束调整：水平：180' ±90°；垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别为IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
型　号 乐可利RK-PB100SA
保护距离：室外100m，室内200m
最大光束距离：室外1000m，室内1000m
耗电：最大88mA
探测方法：2光束同时被遮断
红外光束：LED双调製脉冲光束
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED接收器：绿色LED亮(灵敏度最佳) 红色亮：开始报警
报警输出　乾式触点继电器输出形式C
触点动作：被遮断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-25~70℃
光束调整：水平：180' ±90°；垂直：20' ±10°
安装位置：室外/室内
材质：PC树脂
防护IP级别为IP55
外形尺寸：73×167×78mm
重量 Rx：338g，Tx：324g
功能：监测孔输出，防霜前盖，AGC
配件：立柱配件(2件/套，立柱尺寸：38-44mm/发射器的防拆开关)
型 号 乐可利RK-PB30D
保护距离：室外30m；室内60m
可变频点：4频点数字变频光束
探测方法：双光束同时被遮断
红外光束：LED双调製脉冲光束
电流消耗：最大72mA
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED 接收器：绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出　乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-20~60℃
光束调整：水平：±90°；垂直：±10°
安装位置：室外/室内
材质：PC树脂绿色
防护IP级别为IP54
外形尺寸：73×177×84mm
重量：Rx：382g，Tx：364g
功能：监测孔输出，防霜前盖，AGC
配件：立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)
型 号 乐可利RK-PB60D
保护距离：室外60m；室内120m
可变频点：4频点数字变频光束
探测方法：双光束同时被遮断
红外光束：LED双调製脉冲光束
电流消耗：最大72mA
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED 接收器：绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出　乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-20~60℃
光束调整：水平：±90°；垂直：±10°
安装位置：室外/室内
材质：PC树脂绿色
防护IP级别为IP54
外形尺寸：73×177×84mm
重量：Rx：382g，Tx：364g
功能：监测孔输出，防霜前盖，AGC
配件：立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)
型 号 乐可利RK-PB100D
保护距离：室外100m；室内200m
可变频点：4频点数字变频光束
探测方法：双光束同时被遮断
红外光束：LED双调製脉冲光束
电流消耗：最大80mA
工作电压：10.8V--25V DC(无极性)
回响时间：50ms--700ms
LED 发射器：绿色LED亮：电源通
LED 接收器：绿色LED亮(灵敏度最佳) 红色LED亮：开始报启动
报警输出　乾式触点继电器输出形式C
触点动作：光束隔断时间+延迟时间(1-3 s)
触点容量：30V(AC/DC)不大于1A
防拆输出　乾式触点继电器输出形式N/C(仅是接收器)
触点动作：前盖打开时启动
触点容量：30V(AC/DC)不大于1A
温度：-25~70℃
光束调整：水平：±90°；垂直：±10°
安装位置：室外/室内
材质：PC树脂绿色
防护IP级别为IP54
外形尺寸：78×196×82mm
重量：Rx：348g，Tx：335g
功能：监测孔输出，防霜前盖，AGC
配件：立柱安装光束瞄準配件(2件/套)/发射器的防拆开关)

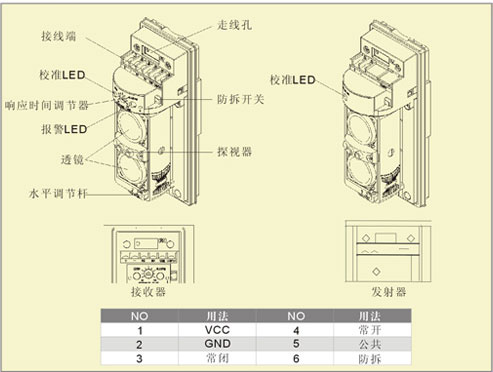

多鑒对射技术探测器多鑒对射技术探测器

相关推荐

声明：此文信息来源于网络，登载此文只为提供信息参考，并不用于任何商业目的。如有侵权，请及时联系我们：yongganaa@126.com
