双绞线序

线序概述

UTP网线由一定长度的双绞线和RJ45水晶头组成。双绞线单根的长度不应超过100M。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是为了儘可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA－568标準中，将双绞线按电气特性区分为：三类、四类、五类线。网路中最常用的是三类线和五类线，已有六类以上的。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对线绞合在一起，成对扭绞的作用是儘可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA－568标準中，将双绞线按电气特性区分为：

三类、四类、五类线。网路中最常用的是五类线和超五类线，已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网路设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑胶构成，製作网线所需要的RJ一45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。

凹槽内的金属触点共有 8个，简称“8C”（ Contact，触点），因此业界对此有“8P8C”的别称。特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网路连线非常重要，不能搞错。

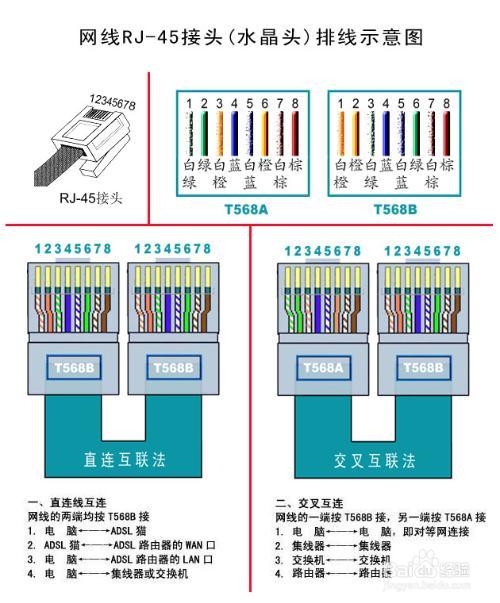

EIA/TIA的布线标準中规定了两种双绞线的线序568A与568B。

绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8　568A线序

不常用，现各单位、家庭用的都是568B线序

橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8

（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。

双绞线的顺序与RJ45头的引脚序号要—一对应。

为了保持最佳的兼容性，普遍採用EIA/TIA 568B标準来製作网线。注意：在整个网路布线中应该只採用一种网线标準。如果标準不统一，几个人共同工作时準会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。笔者强烈建议统一採用568B标準。

事实上10M、100M乙太网的网线只使用 1、2、3、6编号的芯线传递数据，即1、2用于传送，3、6用于接收，按颜色来说：橙白、橙两条用于传送；绿白、绿两条用于接收；4、5，7、8是双向线。

1000M网卡需要使用四对线，即8根芯线全部用于传递数据。
