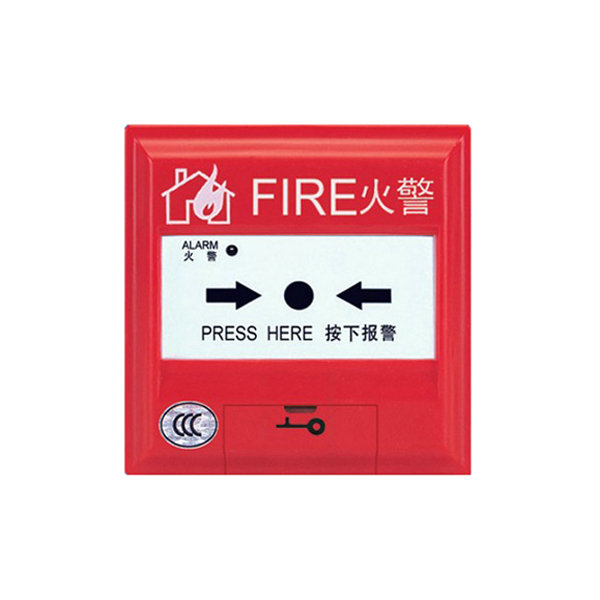

J-SAM-GST9121手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。本手动火灾报警按钮主要具有以下特点：

（1）採用拔插式结构设计，安装简单方便。

（2）按下报警按钮按片，报警按钮提供的独立输出触点，可直接控制其它外部设备。

（3）报警按钮上的按片在按下后可用专用工具复位。

（4）用微处理器实现对消防设备的控制，用数位讯号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

（5）地址码为电子编码，可现场改写。

（1）工作电压：汇流排24V

（2）监视电流≤0.6mA

（3）报警电流≤1.8mA

（4）线制：与控制器无极性二线制连线

（5）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100mW

（6）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

（7）外壳防护等级：IP43

（8）外形尺寸：

95.4mm×98.4mm×42.5mm (带底壳)

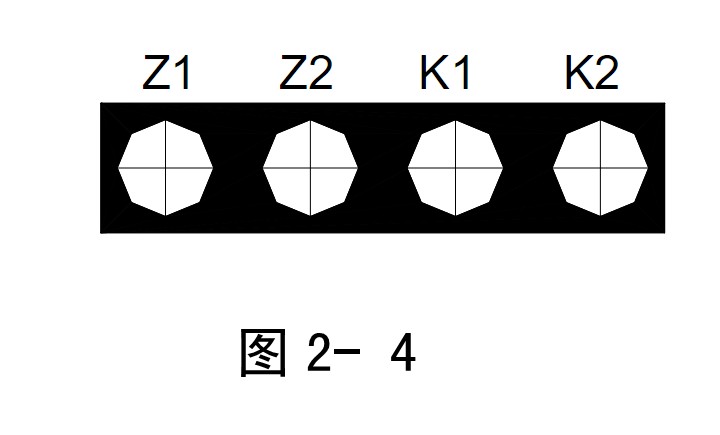

Z1、Z2：无极性信号二汇流排接线端子。

K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

布线要求：信号线Z1、Z2採用阻燃RVS双绞线，导线截面≥1.0mm2。

手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装採用进线管明装和进线管暗装两种方式。

将手动火灾报警按钮的Z1、Z2端子直接接入控制器汇流排上即可。
