IPAM-7404是具有计数、测频功能的数据採集模组，具有4路的计数/测频通道，包括2路隔离输入和2路非隔离输入通道，以满足不同场合需求，适用于採集工业现场的脉冲信号；模组还具有4路的DI通道，也是包括2路隔离输入和2路非隔离输入通道，可配置成计数/测频通道的门控输入信号；模组还具有4路非隔离DO通道，可配置为匹配或超限报警输出功能。

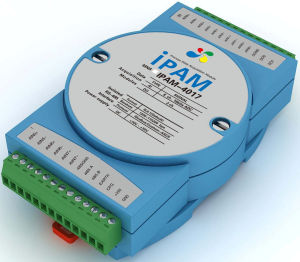

IPAM-4017模组的外观尺寸如图所示。

IPAM-4017

IPAM-4017

供电电压：+10~+30VDC，电源反接保护；
工业级塑胶外壳，标準DIN导轨安装；
通讯接口：隔离2500VDC，ESD、过压、过流保护；
隔离耐压：2500VDC

输入路数：8路差分输入
测量範围：可独立配置各个通道的输入信号测量範围，电压输入範围：±10V、±5V、±2.5V、±1V、±500mV、±150mV；电流输入範围：±20mA，选择电流输入时，需要外接一个125Ω的精密电阻。
ADC解析度：16位
採样精度：±0.05%
採样速率：2次/秒（全通道）
输入低通滤波、过压保护
上下限超限报警输出，独立使能或禁止超限报警，上、下限独立配置

输出路数：2路
输出类型：开漏输出
最大负载电压：50V
最大负载电流：50mA
可以选择为用户控制模式或输入通道状态指示模式
用户控制模式下，具有安全输出功能，可软体配置安全时间和安全输出值
超限报警模式下，可设定超限输出值
