DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。说得具体点，就是DLP投影技术套用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD晶片上，最后反射经过投影镜头在投影萤幕上成像。

大屏指直观式彩电或背投式投影电视中的大萤幕。通常，萤幕的对角线尺寸大都在40英寸以上。市场大屏拼接主要分为：背投大屏拼接（DLP）、离子大屏拼接（PDP）与液晶大屏拼接（LCD）等。

在现代大萤幕显示墙套用环境中，套用视窗的大小，类型，数量，和位置均没有限制，但这也会容易造成在大萤幕上产生混乱，例如重要的报警视窗被次要的视频视窗所覆盖。所以在任何情况下一个合适的大萤幕管理软体是不可缺少的。NPSoft For DLP是TCNP自主开发的NPView Solution套装软体中针对DLP显示墙系统开发的管理软体模组。NPSoft For DLP採用先进的软体设计理念，不仅提供C/S结构的控制方式，也提供更灵活的B/S结构的扩展模组。採用了最佳化的用户界面及直观的选择选单,使用户能方便快捷地操控整个大萤幕上显示的视频,RGB及网路信号视窗 NPSoft For DLP是新力DLP显示墙管理系统的套用核心，其主要功能是为用户提供对RGB、视频、网路信号在显示墙上的显示管理以及对NPview显示墙单元及DPControl控制器的显示控制，并可以通过外加模组实现对矩阵、摄像头和集中控制设备等相关外围设备的联动控制。提供友好而简便的操作界面，使得对显示墙的操作方便快捷，直观的显示控制方式，彻底改变了传统显示墙管理软体对操作员要求较高的现状！

大萤幕投影系统採用当今流行的DLP技术投影系统，能保证系统24x7小时连续运行，採用了强大的网路图形控制器来显示不同的网路信息、视频信号和RGB信号，本系统具有如下优势功能特点：

1、 拼接控制系统的软体平台基于Windows 2000//XP中文作业系统，支持Windows的各种套用；通过专用的Unix/Linux仿真软体，也可以显示Unix/Linux网路信息内容。

2、显示单元具有内置图像处理器，单屏的所有输入接口的信号（RGB信号和视频信号以及DVI信号）通过投影机的内置拼接处理模组均可直接拼接、跨屏、移动、漫游显示，无需额外的外部图像处理器。

3、对于採用拼接技术的显示墙来说,整屏亮度的统一性相当重要，亮度不均匀直接影响到显示效果。NPview S系列DLP显示墙单元採用嵌入式亮度自动调整系统使显示墙单元具有管理和协调萤幕亮度的能力，通过自动测量并与内置亮度资料库进行匹配，自动做出相应的亮度调整与补偿，确保拼接显示墙中的各显示墙单元光亮度输出一致，消除了“太阳效应”，保证整个拼接显示的均匀性。

4、数字亮度补偿系统：每个显示单元具有32×24个矩阵块的亮度调整电路，可进行局部亮度调整，使单元的亮度均匀一致性达到95%。多屏拼接显示时，各个显示单元的亮度、对比度、色彩具有良好的一致性。

5、 传统的背投显示技术，频响範围较窄，成像不够精细，也容易隐藏细微的 图像失真。针对这个问题并结合DLP™技术的特点，NP成功开发HDVP（高保真数字视频处理技术），使得模拟视频输入获得与数字视频相当的图像质量。播放视频图像时更精细、清晰，最大限度避免了模数转换的信号损失。显着提升画质，改善主观视觉效果。

6、 显示墙单元的视频图像倍线功能，可以把视频画面扫描线数成倍提高，倍线扫描技术使播放视频图像时更精细、清晰。同时，内置的三维空间梳型过滤器，能有效消除在播放动态视频图像时的边缘锯齿现象，令播放的画面更加清晰，图像边缘更顺滑。

7、显示墙单元採用先进的3D色域调整电路(R、G、B、C、M、Y)又称6基色调整电路，较传统3色域调整电路，图像画面拥有更丰富的色彩表现，整屏的色彩均匀度达到完美境界。

8、 同时，採用了12比特Gamma电路，可进行亮暗图像区域的高解析度梯度渲染，实现极富真实感与空间感的图像效果。

9、 多屏图像拼接处理技术，使画面可整屏显示也可分屏显示，全萤幕範围内无非线性失真效果，无亮角和暗角现象，画面稳定无闪烁。

10、内置多画面处理器：採用全新的ASIC晶片，实现多画面漫游技术，并以画中画方式在单屏上能同时显示3路信号画面，并且信号画面在萤幕内可以任意漫游、叠加，也可跨屏显示。

11、 画中画显示功能：在大萤幕上可以以画中画形式显示RGB信号和视频信号，无需其它辅助设备。

12、 HDVP高保真视频处理：传统的背投显示技术，频响範围较窄，成像不够精细，也容易隐藏细微的图像失真。针对这个问题并结合DLP™技术的特点，TCNP成功开发HDVP（高保真数字视频处理技术），使得模拟视频输入获得与数字视频相当的图像质量。播放视频图像时更精细、清晰，最大限度避免了模数转换的信号损失。显着提升画质，改善主观视觉效果。

13、 输入水平扫描範围15k～125kHz，垂直扫描範围25～125Hz，像素时钟範围为25～165MHz。

14、 拼接单元的RGB接口可直通显示1600x1200解析度的RGB模拟图形信号。投影机的色温可调：其色温在8000oK～12000oK範围内连续可调，可自由选择调节，可以使用不同的环境要求。

15、 灯泡功率可通过调整电路进行调整，灯泡功率可在100～132W间调整。用户可以根据不同的使用场合调整大萤幕的亮度，从而提高了使用灵活性，同时延长了灯泡的使用寿命。投影机配置灯泡参数存储功能，自动将灯泡的亮度、色度等参数记录入存储器，更换灯泡后自动将亮度、色度等参数调整到接近替换前的运行值，保持拼接墙的色彩平衡。

16、组合屏图像的物理拼接缝隙小于0.5mm，画面能够以MxN方式自由缩放、移动、漫游，不受物理拼缝的限制，屏与屏之间的拼缝不影响汉字和图像的正确显示，不会产生画面错位现象，有良好的均匀度和背景光抑制能力。17、控制系统为开放式系统，支持TCP/IP协定，可直接与工作站系统10/100M 双以太交换网路连线，支持10/100M自适应。

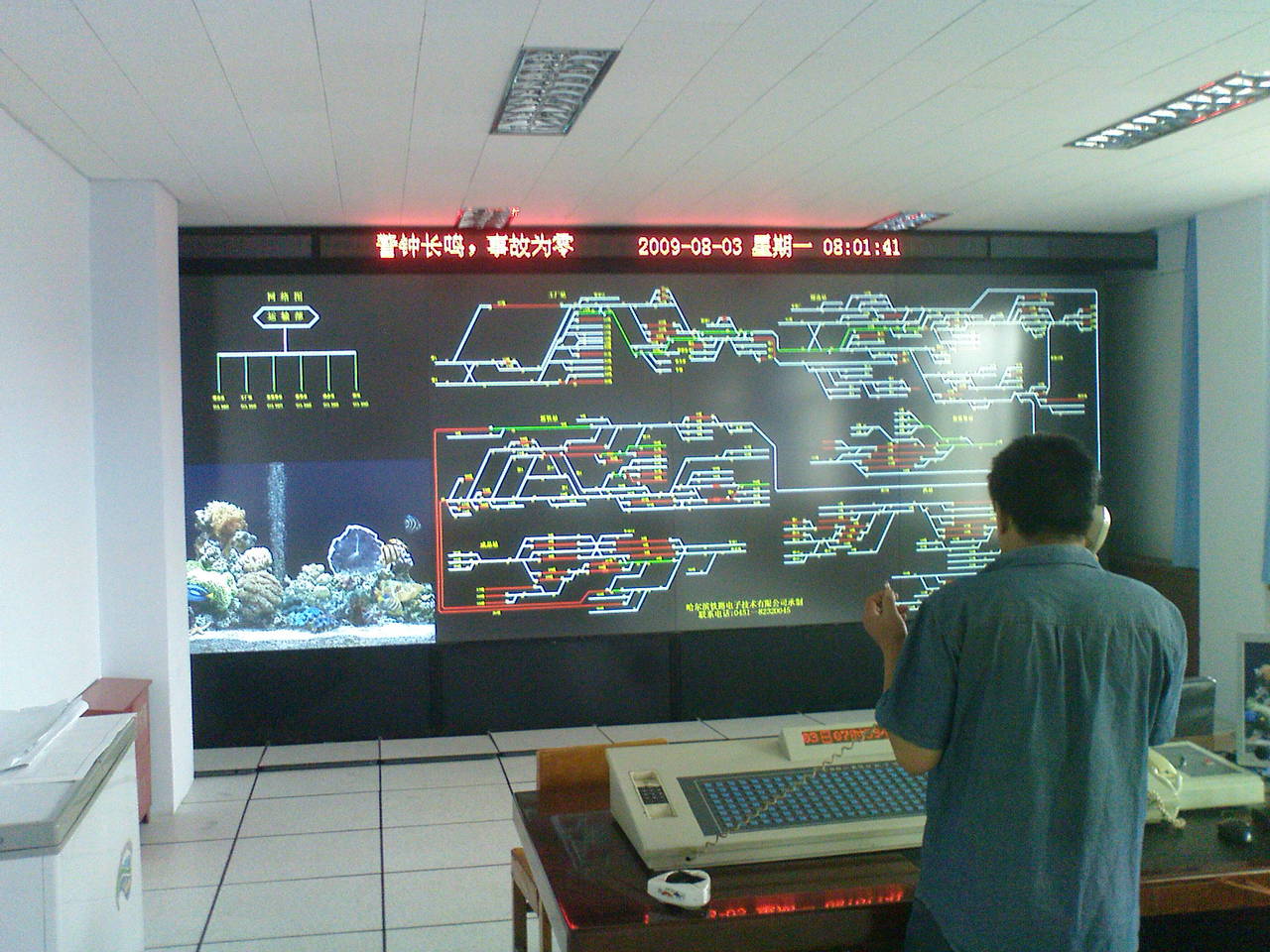

DLP大萤幕拼接投影效果

18、图像处理系统可同时支持多路相互隔离的网路连线，网路接口为10/100M乙太网，可以接入计算机、工作站、网路资源等信号。

19、网路环境下计算机各种应用程式的视窗可以在投影屏上任意开视窗显示自由地跨屏移动、打开、改变大小，可显示各种数据信息，实现对网路信息的监控。

20、 系统信号接入能力及方式：

a) 所有RGB信号经过矩阵切换系统后直接在大萤幕上进行显示，可以进行MxN放大、开视窗、放大、缩小、移动、漫游等操作。或通过矩阵切换到图形控制器对RGB信号进行MxN放大、开视窗、放大、缩小、移动、漫游等操作。

b) 所有视频信号经过矩阵切换系统后直接在大萤幕上进行显示，可以进行MxN放大、开视窗、放大、缩小、移动、漫游等操作。或通过矩阵切换到图形控制器对视频信号进行MxN放大、开视窗、放大、缩小、移动、漫游等操作。

c) 系统通过DPControl网路控制的网路接口可直接与用户的区域网路网路系统连线（2 路相互隔离的10/100M网路连线配置，可接入不同的网路段，也可以作为主备网路使用，网路接口根据要求可以扩展），网路控制器遵循TCP/IP标準网路协定，通过DPControl网路控制器，可以在大萤幕上无限制地显示用户的网路信号。

d) 系统使用标準的控制信号输入输出，具有2路RS485控制口，所有显示单元通过RS485串接，由控制系统通过RS232统一控制。

21、 萤幕上的各种信号视窗（RGB信号视窗、视频信号视窗、Windows、Unix/Linux网路套用视窗）可任意叠加显示。

22、 支持各种制式的视频图像和不同解析度（640X480 -1280X1024）的非网路计算机信号在大萤幕上任意开窗显示。

23、拼接系统图形卡具有输出RGB,S信号和VGA、SVGA、XGA、SXGA、UXGA等功能，具有显示1400x1050x24位解析度的能力。

24、 可执行实现编辑的效果，对显示信号的视窗大小、位置进行安排和设定，并且可将结果存储为一个模板，可随时调用。

25、 控制软体能设定大屏的所有参数，一旦图形显示设定完毕，操作员可像使用LAN上的标準计算机显示器一样使用大屏。

26、 网路上的工作站信号经过乙太网以数据方式进入控制器，无论计算机运行软体是何种解析度，大屏可以做到自动适应并以等解析度显示，与显示墙的解析度无关。

27、支持多屏图像拼接，画面可整屏显示，也可分屏显示，用户可灵活开启视窗，定义尺寸，画面能够自由缩放、移动、漫游，不受物理拼缝的限制，採用软体控制视窗的各项参数，屏与屏间的拼缝不影响汉字和图像的正确显示。

28、 大萤幕投影系统能确保长时间稳定运行，整套系统具有先进性、稳定性，採用模组结构组建系统，具有很强的可扩展性。整套系统平均无故障时间MTBF为30000小时。

29、 通过控制软体实现组合屏整体/单屏的对比度、亮度、灰度、色彩等参数的统一调节。

30、 系统可设定预存显示模式，并且可以定时调用某一显示预案。也可预定义系统循环显示编排的显示预案，同时支持遥控控制投影机。可设定系统开机时的显示方案（显示预案的开机调用）以及设定定时开、关机。

31、 整套系统具有先进性、可靠性和可扩充性，操作简单，维护方便，使用寿命长。

32、投影系统的显示墙单元及控制系统均採用模组化、标準化、一体化设计，安装、调试简单，易于维护保养。模组的更换也非常方便快捷。

33、组合屏体採用箱体式结构，一体化设计，内藏式布线，布局合理、整洁美观。

n 显示墙的背后应有不少于0.8米的维修通道。

n 维修通道内按设备用电数量提供相应的电源插座。每个插座最多只供四台投影机的供电。

n 维修通道内有可独立控制的灯光，有良好的空调环境，使维修通道内的温度与投影幕前面的温度一致，温差不应大于3℃。

n 显示墙的工作环境温度为20℃±5℃，相对湿度10%至70%无冷凝。

n 交流接地电阻小于3Ω。

n 消防喷头要远离显示箱体1米左右，不能採用喷水消防头，要用喷雾灭火剂。

n 萤幕前面四米内为暗区，一定不能安装日光灯管。或安装内藏式筒灯，平行于萤幕排列，并且能够单独控制灯光开、关。灯光不能直接照射到萤幕上。

n 整个大厅的灯按平行于萤幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对萤幕又不会产生明显的影响。

n 大厅两侧可能射入的光线（如窗户），应有必要的遮挡（如窗帘等）。(太阳光对图像效果影响最大)。

n 位于显示室内的空调（中央空调或柜式空阔），其出风口位置应儘量远离显示墙（1米左右较好），并且，出风口的风绝对不能对着显示墙直吹，要朝远离显示箱体的方向吹，以避免显示墙萤幕冷热不均匀而损坏。

n 放在投影幕前面的空调机（柜式机）要朝远离萤幕的方向吹，不能垂直对着萤幕吹，以免萤幕结露。

n 于显示墙萤幕前面（吊顶天花上）的空调出风口，距离萤幕不少于1.5米。

n 作为投影视窗的装修墙，墙体要求牢靠，视窗四周平直不变形。

n 按显示设备总功率提出供电功率要求(一般按实际总耗电量加倍配置)。

n 按显示墙设备总重量提出楼层承重要求。

n 显示墙安装完成后，由装修单位对视窗进行收口。

投影机房要求不能漏水，地面要求保持乾燥，墙体不要潮湿润水。

显示墙后需留有0.8m的维护检修空间。

为了得到最佳品质的影像，儘量避免光线直接照射在萤幕上，因此建议室内使用遮光窗帘，颜色选不反光冷色为佳，室内光源的安装应以内藏式直射筒灯为主，特别是靠近萤幕的3m内，最好都设为暗区或独立开/关控制，以提高投影显示效果。

我公司提供的系统设备能在相对湿度10～90%，温度10～50℃的条件下正常工作。但为确保设备长时间正常运行无误以及延长系统使用寿命，投影机工作环境应与计算机工作环境相同，即室温22℃±5℃，相对湿度70%±10%。

为确保系统高可靠性运行，减少故障的发生，建议系统採用稳压电源供电（要保证良好接地，交流接地电阻<3Ω。NPviewDLP投影机最大功耗为200W，则2&acute;6投影机总功耗为200W&acute;12台=2400W，DPControl S712图像处理器功耗为400W，其他设备（如矩阵、控制PC等）功耗约为200W，总功耗约为2400W+400W+200W=3000W。因此，整套DLP显示系统建议採用3.5KW以上稳压电源。

建议用户在整套系统安装调试前把各类网路计算机信号、视频信号以及独立PC信号备好，并把这部分信号源布置在面向显示墙最近的工作檯或主机房内，方便安装调试人员操作，用户需指定专门的一台计算机作为控制PC用于调试和日常的操作使用。

为保证本项目的设备安全，当设备到达用户现场后，用户应在显示墙安装现场附近安排专用存放未安装设备的暂时设备间，并指定专人负责设备安全和提供必要的保全措施，确保设备的安全，使本项目能顺利地按预定时间完成。

设备安装所必须的安装工具和测试工具，由我公司提供。

由单片式DLP成像原理所致，其图像生成过程，尤其是色彩调製过程主要是通过藉助人眼的视觉遗留现象而实现的。因而，在理论上，与套用纯粹物理方式进行色彩调製的显示技术相比，在色彩还原性和饱和度方面略显细微的差异。

dlp大屏拼接广泛套用于政府、部队、公安、交警、武警、医院、消防、电力、电信、水利、矿产、能源、教育、气象局、地震局、规划、景区管理等。
