用作建筑材料是综合利用固体废弃物资源的重要方向，且符合循环经济中“减量化”原则，将固体废弃物作为原材料製成新型的绿色节能建筑材料——，固体废弃物添加量达到50%以上，作为现浇的材料使用，广泛套用与採空区回填工程，路桥填筑工程，轨道交通填筑工程，城市综合管廊回填工程，房建项目找坡保温工程，装配式建筑墙体工程，海绵城市建设新材料工程等，随着技术的成熟和条件的许可，整个泡沫混凝土行业年处理利用固体废弃物将达到5000万吨，有效减少固体废弃物的库存及环境污染问题。

（一）产品特性

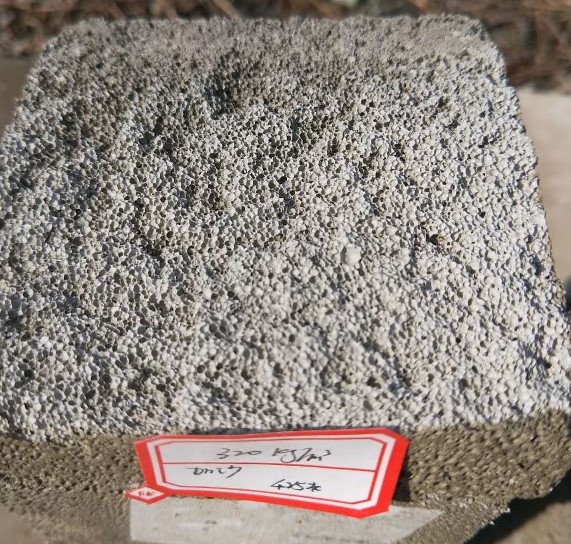

1、轻质

固废再生泡沫混凝土含大量气泡，较一般土工材料轻。轻质性的套用核心在于减轻荷载，降低工后沉降和不均匀沉降。固废再生泡沫混凝土的容重是普通混凝土容重的1/5，是常规回填土容重的1/3。

2、低弹抗震

固废再生泡沫混凝土弹性模量低，具有高压缩性和良好延性，作为路基填充材料，可承担、吸收变形压力，改善结构体受力。地震发生时，固废再生泡沫混凝土密度低，受到的水平惯性力小；材料可吸收冲击能量，对结构的具有很好的软垫特性，保护结构体不受到地震破坏。

3、施工过程中的高流动性

由于固废再生泡沫混凝土不含混凝土的粗集料，其流动性远较普通混凝土高，水平浇筑距离可以到达900米。施工中具有自流平的特性；当作为路基填筑的替代材料时，施工便捷高效。良好的施工性还体现在现浇固废再生泡沫混凝土基本可连续浇筑施工，无需在施工过程中进行特别的养生处理。

4、填充自密实

由于固废再生泡沫混凝土的製作点与现场施工浇筑点可分离，且浇注点占的施工空间小，可在狭小空间内施工；结合固废再生泡沫混凝土自流平的特性，填充自密实，无须振捣碾压。

5、密度和强度可调节

通过调整固废再生泡沫混凝土中气泡的含有率，即调整配合比，固废再生泡沫混凝土的容重和强度可根据需要在一定範围内自由调节。可控制固废再生泡沫混凝土乾密度在300～1200kg/m之间，而无侧限抗压强度的调节範围在0.3～5Mpa。作为土工填筑材料，固废再生泡沫混凝土的无侧限抗压强度通常控制在0.5～1.2MPa。

6、固化后的自立性

固废再生泡沫混凝土採用水泥为固化剂，故在水泥初凝后形成超固结状态，固化后具有自立的特性，对其他结构物没有侧压力，因此在道路加宽及山区陡峭路段填充时，无需放坡，通过设立薄壁式挡墙，即可实现直立填充，有效降低工程造价，节约工期。

7、水稳特性

透水係数为10~10cm/s数量级，介于一般粘性土与软粘土之间；固废再生泡沫混凝土经浸水后，其乾容重增大，但吸水量有限。因此，在有浸水场合使用时，可适当採用防渗土工布等防水措施。

8、环保性

我国拥有丰富的矿产资源，在生产过程中产生，新型固废再生泡沫混凝土技术可以大量利用固体废弃物，固废添加比例可达50-70%以上，促进资源的再生利用，同时可以有效减少土地资源的浪费，同时固废再生泡沫混凝土属无机质材料，可以将固体废弃物中的重金属及有害元素固定于产品内部，不会随雨水进入土壤，无论用于地上、地下工程，其对环境均无污染作用，环保优势明显。

（二）与传统固废处理的优势

（1）传统固废处理方式需经高温处理，运输成本高，且在运输途中固废会出现散落等问题，造成环境二次污染；固废再生泡沫混凝土技术可用于路基、高速铁路、地下综合管廊等填充工程，国家目前正在进行大规模建设，可以就地实现固废无害化处理，从而大大降低处理成本；

（2）由于固体废弃物的活性较低，其作为水泥掺合料使用时，比例一般不超过10%，用量较小，而且水泥行业实施错峰生产，不能保证连续供应；固废再生泡沫混凝土技术固废添加比例达到50%以上；

（3）目前国内对于泡沫混凝土技术的研究及智慧财产权主要集中在添加料、生产装备及外加剂方面，对于原材料和新型生产工艺的研究较少。
