读书笔记摘抄新闻资讯
金属面岩棉夹芯板

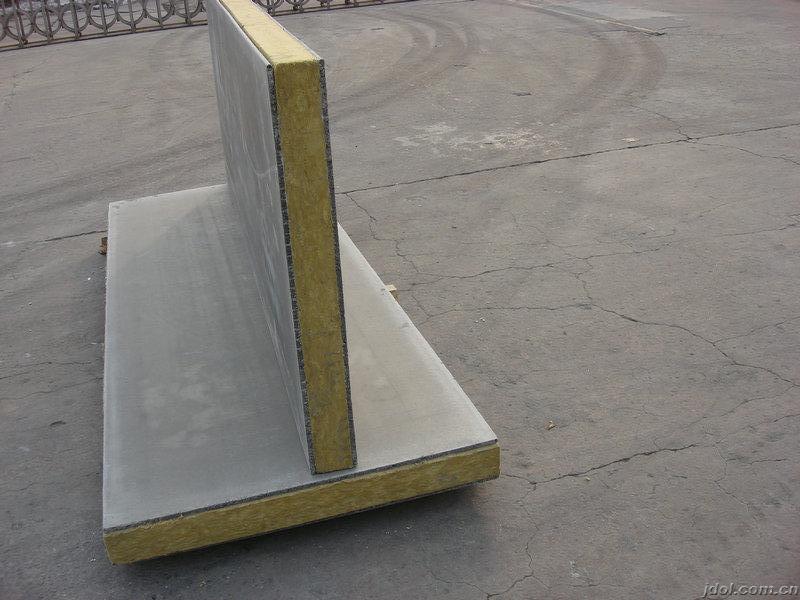

金属面夹芯板是指上下两层为金属薄板，芯材为有一定刚度的保温材料，如岩棉、硬质泡沫塑胶等，在专用的自动化生产线上複合而成的具有承载力的结构板材，也称为“三明治”板。 金属面夹芯板选用时应考虑的主要技术指标：粘结性能，剥离性能，抗弯承载力，导热係数，耐火极限、燃烧性能。
基本介绍
- 中文名：金属面岩棉夹芯板
- 简介：指上下两层为金属薄板
- 分类：镀锌钢板夹芯板等
- 技术性能：粘结性能
产品分类
1）按面层材料分有：镀锌钢板夹芯板、热镀锌彩钢夹芯板、电镀锌彩钢夹芯板、镀铝锌彩钢夹芯板和各种合金铝夹芯板等。
2）按芯材材质分有： 金属泡沫塑胶夹芯板：如金属聚氨酯夹芯板（PUR）、金属聚苯夹芯板（EPS）。 金属无机纤维夹芯板：如金属岩棉夹芯板、金属矿棉夹芯板、金属玻璃棉夹芯板等。
3）按建筑物的使用部位分有：屋面板、墙板、隔墙板、吊顶板等。
规格
1）金属面岩棉、矿渣棉複合板 厚度50、80、100、120、150、200mm 宽度900、1000mm 长度≤12000mm；
2）金属面聚苯乙烯複合板 厚度50、75、100、150、200、250mm 宽度150、1200mm 长度≤12000mm；
3）金属面硬质聚氨酯夹芯板 厚度30、40、50、60、80、100mm 宽度1000mm 长度≤12000mm。
执行标準
JC/869—2000《金属面岩棉、矿渣棉夹芯板》 JC/T868—2000《金属面硬质聚氨酯夹芯板》 JC689—1998《金属面聚苯乙烯夹芯板》
主要技术性能
1粘结性能 金属面聚苯乙烯夹芯板粘结强度应>0.1MPa；金属面硬质聚氨酯夹芯板粘结强度应≥0.09MPa；金属面岩棉、矿渣棉夹芯板粘结强度应>0.06MPa。
2剥离性能试验时，粘结在面材上的芯材应均匀分布，每个剥离的粘结面积应不小于85%。
3抗弯承载力 当硬质聚氨酯夹芯板挠度为L0/200（L0为支座间的距离）时，夹芯板的抗弯承载力应不小于0.5kN/m；当金属面岩棉、矿渣棉夹芯板及金属面聚苯乙烯夹芯板挠度为L0/250（L0为支座间的距离）时，夹芯板的抗弯承载力应不小于0.5kN/m。
4容重 聚苯乙烯泡沫塑胶板体积密度应≥18kg/m； 硬质聚氨酯泡沫塑胶体积密度应≥30kg/m； 岩棉、矿渣棉带体积密度应≥100kg/m；
5芯材导热係数 聚苯乙烯泡沫塑胶板不大于0.041W/（m·K），硬质聚氨酯泡沫塑胶不大于0.027W/（m·K），岩棉板不大于0.045W/（m·K）。
6耐火性能、燃烧性能 标準对岩棉、矿渣棉的夹心板作了如下规定： 夹心板厚度≥80mm时，耐火极限≥60min； 夹心板厚度m，燃烧性能达到B2级。 对于聚苯乙烯泡沫芯材的夹芯板，标準虽未做具体规定，但依据GB/T10801.1—2002《绝热用模塑聚苯乙烯泡沫塑胶》，其芯材氧指数应>30%，燃烧性能应达到B2级。故这种芯材的板只可用在耐火极限要求不高的建筑部位。
