现浇轻质複合墙体
推动中国绿色建筑、低碳建筑的发展， 将住宅产业化中诠释的部分部件工厂化，现场施工工业化，土建装修一体化理念完全付诸于现实。
现浇轻质複合墙体是採用现浇式剪力墙的原理，利用轻钢龙骨镀锌作为支撑骨架，高强玻镁平板作为免拆面板，在玻镁平板内部浇注环保、阻燃轻质浆料后最终成型的墙体。
基本介绍
- 中文名：现浇轻质墙
- 骨架：轻钢龙骨
- 目的：推动绿色建筑、低碳建筑的发展
- 原理：现浇式剪力墙的原理
性能特点
重量轻
现浇轻质複合墙体重量仅 58-96 kg/m2，与同样厚度的砌块和砖墙比较，重量仅为其五到六分之一，如建筑物从结构设计阶段就开始计画使用PLC轻质灌浆墙体，则可降低结构水泥、钢筋用料标準，减轻了建筑物的重量荷载，建筑物整体造价可大大减少。
防火性
现浇轻质複合墙体116mm厚、 156mm厚、200mm厚在1000摄氏度的高温下的耐火极限超过 4 小时，而且不散发有毒气体，不燃性能达到国家A级标準。
抗震性
现浇轻质複合墙体设计科学合理，整个墙体用轻钢龙骨与梁、板、柱连线后浇注成型，紧密结合形成一个实心多约束结构墙体，抗冲击性能是一般砌体的1.5 倍，同时又提高了抗震级别，适用于抗震设防烈度8度及8度以下，特别适用于地震多发地区。
隔声性
现浇轻质複合墙体以其优良的隔声性能， 达到免受墙外噪声的干扰，而备受用户欢迎。 现浇轻质複合墙分室隔墙116mm厚空气声计权隔声量达到45分贝，156mm厚分户隔墙空气声计权隔声量达到50分贝，200mm厚宾馆隔墙空气声计权隔声量达到55分贝。完全满足现行的住宅、公寓和宾馆的隔音要求。
现浇轻质複合墙体能有效隔离噪音，这要归功于“质量-弹簧-质量”定律。将质量分为两层后，空腔内的阻尼隔绝会减少穿过墙体的声能传播。
保温隔热性
墙壁的温度直接影响到人体与房间的辐射换热。墙壁越凉，人体的热量损失就越大，人的“冷”的感觉就越强。我们可以观察到，当空气湿度小时，空气中就会形成更多的灰尘，同时人的呼吸系统会感觉到乾燥有时甚至出现皮肤乾燥及产生静电的现象。所有这些因素都导致了舒适程度的降低。而现浇轻质複合墙体的传热係数仅为0.6-0.9W/㎡·K能满足自保温墙体的要求，解决了砌块墙体保温隔热效果差的缺陷，并且符合国家现行的分户计量供暖的要求。
防水、防潮、防霉
墙体都需考虑防水、防潮、防霉。保持室内乾燥卫生，提高居住舒适度，而现浇轻质複合墙体憎水性好，强度高，防潮，不易变形，成墙后，无需做其他处理，直接做下一道工序即可。实践证明，现浇轻质複合墙体能在未做任何防水饰面的情况下，在潮湿的环境，墙体背面能保持乾燥，不留痕迹，在潮湿天气里也不会出现冷凝水珠。墙板的面板是专业的玻镁平板，有良好的防水、防潮性能。在日本、韩国的一体化卫浴间外侧全部由玻镁平板组成，此板的一个优点在于遇水后强度不会降低，反而提高15%左右。
增加使用面积
以传统的砖墙为例，分户隔墙厚度须达到200mm-240mm方能达到国家的隔声标準，而现浇轻质複合墙体的156mm厚度即能达到分户墙50dB的国家标準；以分户墙，隔声45dB为标準，砖墙的厚度应为200mm以上，而PLC轻质灌浆墙只需达到156mm即可，墙体的厚度就减少 44mm，以100㎡户型为例，可增加用户实用面积约5㎡左右，即增大了户内空间又提高了经济效益。
可吊挂重物
现浇轻质複合墙体属实心複合墙体， 握钉力强， 可以直接打钉或上膨胀螺栓进行吊挂重物， 如空调机等， 单点吊挂力在45KG以上；解决了轻质墙体不能吊挂重物的问题，而且墙板的面板表面平整光滑不会产生粉尘，可直接贴上瓷砖、 墙纸、木饰板等材料作饰面处理。
施工便捷、造价低
现场浇注，墙体具有整体性，避免了砌块、GRC 隔墙等墙体双面抹灰或挂网而引起的开裂，局部出现龟纹和空鼓现象。绝对达到国家规定的垂三平四的隔墙验收标準。经28天的自然养护，即可直接饰面装修。墙体施工工期短、材料运输方便，减少现场机具作业量，墙体组成材料是厂内製作，现场机具安装，人均日安装15-20㎡，节省人工，缩短3倍工期。泵送灌浆，减少施工现场污染和噪音，节约人力，每人每日浇筑量为80㎡，加快施工速度。同时大大减少了施工现场的湿作业。并且工程综合造价低、现场各工种配合及其方便，水电管线只需在封板前定位，固定在轻钢龙骨即可，不必开洞砸墙。不仅节省了大量的人力，也为开发单位节省了大笔开资。
环保性
现浇轻质複合墙体所使用的原材料100%不含对人体有害的物质、无辐射物质，属环保墙体。
执行标準
《绿色建筑评价标準》GB50378-2006
《建筑结构可靠度设计统一标準》GB50068-2001
《建筑结构荷载规範》GB50009-2001
《建筑设计防火规範》GB50016-2006
《建筑抗震设计规範》GBJ50011-2010
《民用建筑隔声设计规範》GB50118-2010
《钢结构设计规範》GB 50017-2003
《民用建筑节能设计标準(採暖居住建筑部分)》JGJ26-95
《轻骨料混凝土技术规程》JGJ51-2002
系统 | 功能 |
分户隔墙 | 隔音、保温、抗震、防火、抗冲击力 |
外墙承重墙 | 隔音、防水、保温隔热、抗冲击、抗震 |
卫生间与卧室之间的分室隔墙 | 隔音、防水、保温、抗震 |
管井与卫生间之间的分室隔墙 | 隔音、防水、保温、防火、抗震 |
卫生间内隔墙 | 隔声、防水、保温 |
住宅与走廊之间的分室隔墙 | 隔音、抗冲击、防火、保温隔热 |
系统构造
概述
现浇轻质複合墙体是遵照国家发展绿色建材，告别秦砖汉瓦的档案精神，以节约能耗减少扬尘、降低成本、加快施工进度、减少人工、提高墙体质量为目标。全墙採用高强玻镁平板为面板，以轻钢龙骨为骨架，墙蕊以轻质、无毒、阻燃材料浇注成型。既保证墙面的平整度，又提高墙体的整体性、隔音性和抗震强度，完全符合墙体材料的发展趋势，尤为突出了轻质、节能、环保的特点。
适用範围
商业办公楼 | 酒店 | 住宅 | 高层、超高层 |
学校 | 医院 | 工厂 | 钢结构 |
捷运 | 机场 |
系统特性
现浇轻质複合墙体是一个轻质、防火、隔声、保温、隔热的多用途隔墙系统。广泛套用于住宅、医院、商业、娱乐、工厂、捷运、机场、超高层等建筑。此系统性能表现如下：
具有优良的防火性能 满足良好的隔声要求 有非常好的保温、隔热性能
墙体规格
墙体厚度（mm） | 面板厚度（mm） | 龙骨宽度（mm） | 重量（kg/m2） |
112（116、120） | 6（8、10） | 100 | 53（58、63） |
152（156、160） | 6（8、10） | 140 | 73（78、83） |
192（196、200） | 6（8、10） | 180 | 86（91、96） |
墙体外观力学性能指标
序号 | 检验项目 | 116mm | 156mm | 200mm |
1 | 均布荷载 | 2G1 | 2G2 | 2G3 |
2 | 外观 | 沿厚度方向无贯通裂纹，板面无横向跨边缘裂缝，无影响使用性能 的缺角、掉边。板面裂缝长度不大于40mm且数目不多于两处 | ||
3 | 抗冲击性能 | 10kg沙袋高度0.5m，10次冲击未见破坏 | ||
4 | 吊挂力 | 800N单点吊挂力作用24小时未见裂纹 | ||
5 | 隔声效果 | 45db | 50db | 55db |
施工流程及施工要点
放控制线——上横、下横龙骨安装——竖龙骨安装——龙骨验收——安装一侧玻镁平板
——安装水、电管线隐蔽验收——安装另一侧玻镁平板——浇注轻质浆料——验收
现浇轻质複合墙体施工应在主体结构分项工程验收后进行；施工前，应编制施工技术方案，做好技术交底。
墙体施工使用的材料应具有产品质量合格证明和产品检验报告，有争议时进行现场复验。
施工中，应做好施工记录和必要的检验试验。
当室内环境温度低于5℃时，不宜进行现浇轻质浆料的浇注施工，否则应有可靠的防冻措施。
墙体组成材料
轻钢龙骨
100C型龙骨 厚度0.6/0.8/1.0mm 100Z型龙骨 长度3000/4000mm |
140C型龙骨 厚度0.6/1.0mm 140Z型龙骨 长度3000/4000mm |
180C型龙骨 厚度0.6/1.0mm 180Z型龙骨 长度3000/4000mm |
38U型贯穿龙骨 厚度1.0/1.2mm 长度3000/4000mm |
玻镁平板
厚度 | 宽度 | 长度 |
6/8/10mm | 1200mm | 2400mm |
执行标準
《民用建筑热工设计规範》GB 50176-93
《民用建筑设计通则》GB 50352-2005
《公共建筑节能设计标準》GB 50189-2005
《公共建筑节能改造技术规範》JGJ 176-2009
《建筑结构荷载设计规範》GB 50009-2001
《建筑节能工程施工质量验收规範》GB 50411-2007
《建筑装饰装修工程质量验收规範》GB 50210-2001
《现浇轻质複合墙体套用技术规程》DB21/T 1794
节点图

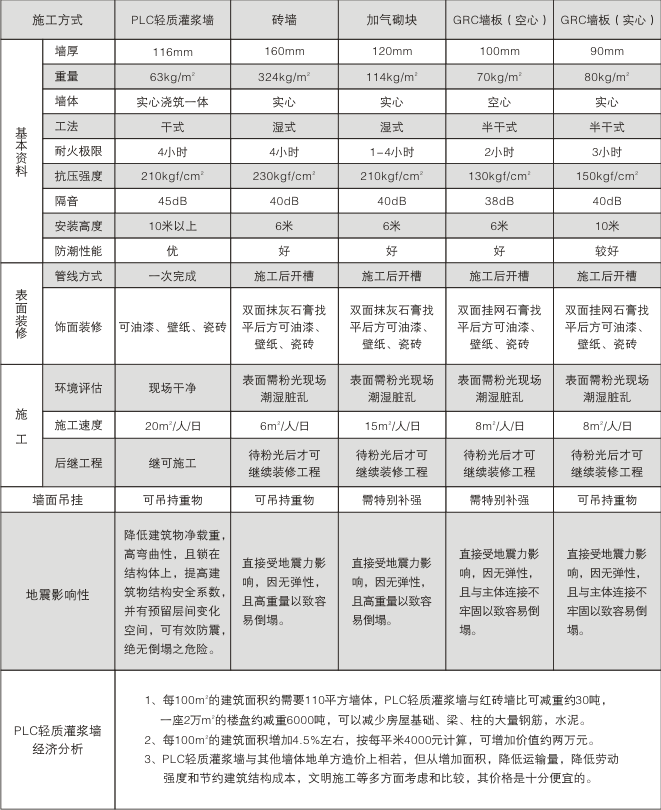

常用墙体材料选用表
墙体材料选用表
个墙体材料比较图
