卧式绕线机採用的变频器、PLC、触控萤幕等关键电控设备均为日本三菱产品，有自动记数、正反转功能，可手动、脚动控制，整体配置均选用名牌产品（减速机-江苏国茂；电机-安徽皖南；大直径轴承-哈轴；整机採用先进的CO2气保焊接和时效工艺，保证了机身不变型和机身表面漆的牢靠性）。
基本介绍
- 中文名：卧式绕线机
- 主轴转速：0-150（r/min）
- 电机功率：3（kw）
- 中心高：800（mm）
项目简介

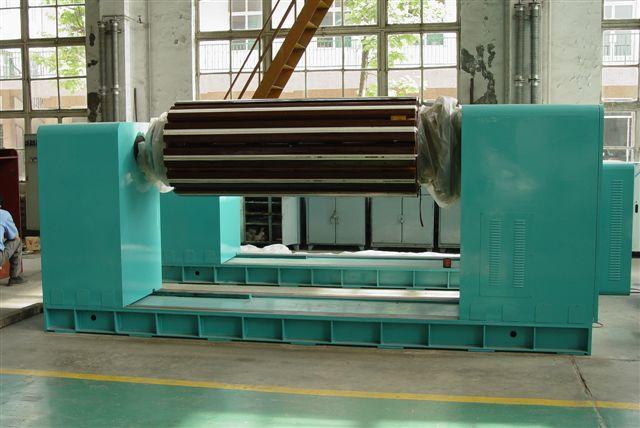

RXW系列卧式绕线机
我公司自行设计製造的RXW系列卧式绕线机，吸取了国内外同类产品的优点，并根据用户使用要求而设计製造的。本系列卧式绕线机外观独特、新颖，操作方便、数据显示直观，深受广大用户的好评。自投产以来，已广泛套用于国内电力变压器及大型电抗器行业。2005年4月份，我公司为常州东芝变压器有限公司製作的国内最大吨位卧式绕线机RXW-30H已顺利交付使用；07年7月，我公司又为西安西电集团研製生产了RXW-20H及RXW-45H大型卧式绕线机。
具体参数
型号 | RXW-1H | RXW-3H | RXW-5H | RXW-10H |
承重（t） | 1 | 3 | 5 | 10 |
主轴转速 | 0-60 | 0-30 | 0-15 | |
中心高 | 800 | 1100 | 1400 | 1400 |
中心距（mm） | 600-1400 | 800-2000 | 1000-2800 | 1000-2800 |
800-1600 | 1000-2500 | 1500-3500 | 1500-3500 | |
电机功率 | 5.5 | 7.5 | 15 | |
花盘直径（mm） | 400 | 600 | 800 | 1000 |
花盘等分 | 4 | 4 | 4 | 4 |
花盘T型槽 | M12 | M20 | M20 | M20 |
底座长x高x宽（mm） | 3000x1200x500 | 3800x1700x700 | 4900x2000x860 | 5000x2100x860 |
3200x1200x500 | 4300x1700x700 | 5600x2000x860 | 5700x2100x860 | |
自重（Kg） | 800/900 | 2400/2800 | 4000/4500 | 5000/5500 |
尾箱托架伸缩距离（mm） | 0-150 | 0-200 | 0-200 | 0-150 |
附属档案配置 | 方孔套，卡盘，一字轴 （均为选配） | 方孔套，卡盘，一字轴 （均为选配） | 棘轮扳手 | 棘轮扳手 |
保护装置 | 无 | 无 | 主轴箱配保护套，尾箱配托架 | 主轴箱配保护套，尾箱配托架 |
