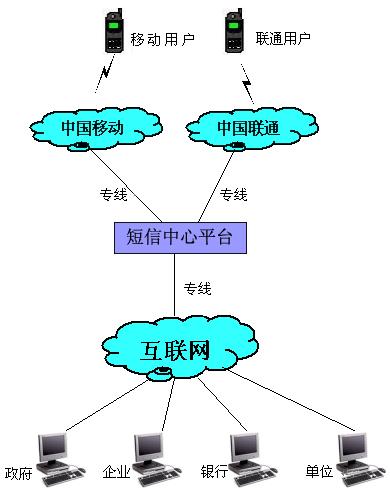

简讯网关ISMG全称Internet Short Message Gateway，主要是为了解决各网路、各运营商之间的简讯互通和SP的接入问题。它为使用单位收发简讯而提供的一个动态数据交换平台系统。通过该系统的接口软体，可以将简讯平台与各种系统和软体进行无缝高效相连，将套用单位的系统随时产生的动态信息转变成手机简讯，通过梦网平台连线移动和联通的简讯中心以连线埠特服号码进行实时中传送和接受，为各种系统（或软体）建立一个快速的简讯双向（或单向）通道，以便手机用户採用简讯方式与SP双向通信，接收SP提供的信息服务。
基本介绍
- 中文名：简讯网关
- 外文名：Internet Short Message Gateway
- 简称：ISMG
- 类型：动态数据交换平台系统
基本信息
随着使用支持中文手机的用户增多，简讯息已经成为手机用户最经常使用的业务之一。除了大量使用的手机用户到手机用户的点对点简讯业务之外，从信息平台到手机用户的简讯信息服务业务也在快速发展，该业务已经成为广大用户及时方便地获取信息的一种手段。在广大服务提供商（SP）的支持下，用户可以採用简讯点播或网站定製的方式得到大量有用信息，SP也能通过提供有偿信息服务而获得收益，因此用户和SP对简讯信息服务业务的需求很大。
简讯网关（ISMG）的建设可以为SP与短讯息中心（SMSC）之间数据交换提供一条安全、快捷的通道，以便手机用户採用简讯方式与SP双向通信，接收SP提供的信息服务，同时完成相应计费採集、业务管理、网路管理等功能。
服务发展
发展历程
从简讯业务的发展来看，简讯信息服务的发展经历了下述两个时期：
（1）第一阶段，以简讯中心为主要的业务提供及信息提供的时期。在此阶段，简讯中心是唯一的信息提供者及数据传输通道，造成信息量少，且各简讯中心的信息来源不一致。这一阶段是简讯信息服务的独立发展时期。
（2）第二阶段，以网际网路上的信息作为简讯的主要信息来源，由网际网路上的SP直接与各SMSC相沟通，建立信息交换的接口。其特点是，由信息的极大富有者SP作为信息的提供者，弥补了原来SMSC的不足。这一阶段是简讯业务的急剧扩展时期。
目前简讯业务正处在业务发展的第二阶段，其主要的业务特徵模式就是依附于原有的手机信息传递方式（短讯息），将网际网路上的巨大信息量根据用户的要求通过手机的短讯息方式传递给用户。这一发展模式，将传统的信息提供与信息服务的合二为一彻底分离，体现了一种传统业务与网际网路相结合的发展模式。
在这一阶段，中国移动推出了“移动梦网”业务，而中国联通也推出了“联通在信”业务。
业务种类
下面以“移动梦网”为例介绍一下与各SP合作向用户提供的简讯信息服务的种类。“移动梦网”提供的简讯信息服务种类有信息服务、娱乐服务、位置服务、通信服务和商务服务。
信息服务包括：
股市信息，如定製或点播实时行情、到价提醒、个股走势、大盘走势、专家评股等各种信息；
新闻定製，可定製或点播国际、国内、财经、科技、体育、娱乐等各种新闻；
彩票信息，可定製或点播各城市各种彩票开奖信息；
外汇行情，可定製或点播外汇牌价；
天气预报，可定製或点播全国各省会城市、国内旅游景点、世界大城市的天气预报，乃至专业天气预报；
线上翻译，可点播进行英汉、汉英的单词查询。
娱乐服务包括：
手机铃声、图片下载，可定製或点播手机铃声以及开机LOGO等图片；
每日幽默，可定製或点播幽默、笑话；
每日星运，可定製或点播星座、血型、花语、每日运程等；
电子宠物，可点播认养各种电子宠物；
互动游戏，可定製或点播各种竟猜、灯谜游戏等。
位置服务包括：
城市信息查询，可点播邮政编码、长途区号、公交路线、周边环境等信息；
商业广播，可定製或点播无线广告、打折/餐饮娱乐等信息。
通信服务包括：
移动E-Mail，可定製邮件通知、网上简讯、手机收/发邮件；
日常用语，可定製或点播各种短语信息；
线上聊天，可以用移动OICQ随时随地上网聊天。
商务服务包括：
票务服务：可以点播铁路、航班信息。
使用方法
手机用户可以通过简讯採用手机点播或网站定製的方式享受以上服务。
手机点播的方式：
用户在手机的编辑短讯息的讯息体中，输入需要点播的业务代码，然后在“传送”号码中输入SP的服务代码，传送简讯；
如果传送成功，稍后即可收到点播的信息。
网站定製的方式：
用户登录提供简讯信息服务的SP网站，按照页面的提示，注册成为SP的用户，并登记用户的手机号码；
SP会将确认密码以简讯方式传送给用户，用户以此密码在SP进行确认，确认成功就可以定製SP提供的服务了；
用户在SP的页面上定製需要的服务，SP会根据用户的定製信息传送信息到用户手机。
简讯网关引入
在这简讯信息服务第二阶段业务发展的初期，一般採用SP直接与某一个SMSC连线，由SMSC直接通过信令网传送简讯给用户的方式。但当SP的简讯信息服务业务量很大时，全部简讯都由与SP直连的SMSC负责转发，造成该SMSC负荷极大，难以满足业务发展的需要。而且，GSM网的规範做法是由用户归属地的SMSC负责用户简讯业务的转发，如果该SMSC与提供服务的SP没有连线，当用户採用简讯点播申请简讯信息服务时，上行简讯无法传送到该SP。
因此，随着业务的发展，信息类简讯的转发也要求採用GSM网的规範做法，即由用户归属地的SMSC负责用户简讯信息服务的传送。但是如何将大量SP接入到各地的SMSC上，如何保证接入的一致性及安全性，如何为用户提供优质的服务，是这一阶段业务发展需要解决的主要问题。为了解决这一问题，简讯网关应运而生。在简讯网关参与的模式下，简讯网关作为专业化的信息分配及管理者实现SP与SMSC之间的互动。
系统组成
下面以“移动梦网”为例介绍简讯网关的系统组成。
简讯信息服务参与实体
服务提供商（Service Provider缩写SP）：简讯信息服务的信息提供者；
简讯网关（Internet Short Message Gateway缩写ISMG）：提供SP与简讯中心之间数据交换的通道，採用CMPP（China Mobile Peer to Peer）协定与SP进行连线，採用SMPP3．3协定与简讯中心连线；
简讯中心（Short Message Service Center缩写SMSC）：利用信令网将短讯息传送给手机用户；
汇接网关（Gateway Name Server缩写GNS）：提供简讯网关的路由查询。
简讯信息服务业务过程
用户发简讯业务—即MO业务，如信息点播等，简讯中心将简讯内容以SMPP协定发给连线的简讯网关。简讯网关根据简讯传送号码（即SP的服务代码）将简讯内容以CMPP协定发给相应的SP，由SP进行处理。
用户收简讯业务—即MT业务，如简讯传情、铃音下载等，提供此项业务的SP将简讯内容以CMPP协定发给连线的简讯网关，由简讯网关根据用户手机号段以SMPP协定发给用户归属的简讯中心。
简讯网关间的信息转发和路由查询
如果用户归属的简讯中心和提供业务的SP连线在不同的简讯网关上，则由简讯网关之间以CMPP协定进行转发。
各简讯网关连线的SP和简讯中心的路由情况，由汇接网关维护，由各简讯网关以CMPP协定进行路由查询和路由更新。各简讯网关会将查询到的路由信息在本地快取，汇接网关也会将更新的路由信息以CMPP协定下发。
系统结构
简讯网关的作用是为SP与短讯息中心之间数据交换提供一条安全、快捷的通道，以便手机用户利用简讯方式与SP双向通信，接收SP提供的信息服务，同时完成相应计费採集的功能。
简讯网关包括与负责範围内SP进行连线的通讯软体（採用CMPP协定）。与负责範围内SMSC相连的协定软体（採用SMPP协定）。与其他ISMG进行连线的通讯软体（採用CMPP协定）、业务处理软体、网路管理软体、防火墙软体和为计费提供原始活单的计费处理软体等。
简讯网关各组成部分的功能为：
（1）SMPP代理系统遵循SMPP 3.3版本协定与GSM网中短讯息中心连线，实现高效、可靠的数据传输。该系统支持流量控制功能，能够根据SMSC的业务量进行传送流量控制。
（2）通信代理系统实现与SP等内容供应商的连线和协定互通。它基于TCP/IP协定基础之上，利用CMPP协定与SP之间建立一条安全、高效的传输通道。该系统支持流量控制功能，能够根据本身的业务量进行接收流量控制。
（3）防火墙作为简讯网关的重要功能组成部分，其功能是对简讯网关内部其它相关模组进行保护，实现针对内外访问的包过滤和代理。
（4）短讯息网关处理系统完成网关的业务处理，包括：向汇接网关进行路由查询，在本地建立简讯网关ID、用户手机号码、SP ID及其IP位址对应表的快取，建立用户手机号码段与SMSC（简讯中心）地址的对应表，完成对数据分发功能的支持、计费原始话单的提供及处理等。
（5）简讯网关计费系统提供简讯网关的原始话单记录（CDR）。
（6）业务管理系统包括业务管理和网关监控功能。
业务管理主要完成对业务的统计报告、生成报表、运营者对用户数据的添加、修改、删除等；
网管监控主要完成对网关係统的监控、查询、操作和维护的管理。
业务流程
MO业务流程
对于MO业务，用户归属地的简讯中心会将简讯转发给负责连线该简讯中心的简讯网关，由简讯网关根据服务代码和业务代码判别将请求转发给相应的SP；若该SP为该简讯网关负责连线的SP，则简讯网关直接转发；若该SP非其负责连线的SP，需向汇接网关查询路由，查询到路由后再将请求转发给负责的简讯网关，由该负责的简讯网关转发给该SP。
MT业务流程
对于MT业务，简讯网关根据接收用户手机号码判断其归属地简讯中心，若该简讯中心由本简讯网关负责连线，则直接将业务数据传送给简讯中心；否则向汇接网关查询路由，根据路由查询结果将业务数据传送给负责连线的简讯网关，再由该简讯网关发给归属地简讯中心，继而传送给用户。
路由
路由的过程
在简讯业务流程中存在着两次路由的过程：
（1）简讯中心到提供信息服务的SP的路由
（2）SP的信息服务内容送到用户手机归属的简讯中心的路由
由于手机用户、简讯中心以及提供服务的SP数量众多，地域分布广泛，不可能存在一个简讯网关可以直接连线所有的简讯中心及SP，为网内简讯用户提供服务；而是存在若干简讯网关，各自负责一部分地域範围内简讯中心及SP的连线。这就要求简讯网关之间存在着路由关係，使任一简讯用户可以寻找到任一SP进行信息点播，而任一SP可以将简讯信息传送给任一用户。
SP与SP所连线的简讯网关这一路由信息没有明确的规律，且随着业务的开展，SP的情况变化很快，不可能所有的简讯网关都维护这一路由表，而是由汇接网关维护这一路由表。
当简讯网关接收到简讯请求需传送给SP时，如果该SP不与本简讯网关直接相连，则简讯网关将通过CMPP协定向汇接网关发起路由查询，汇接网关将以CMPP协定进行应答，将前转简讯网关地址发给该简讯网关。该简讯网关通过这一过程查询到路由后，将简讯请求发给前转简讯网关，再由前转简讯网关转发给相连线的SP，这样可以做到信息最多经一次转发到达SP。
用户号码与用户归属地的路由表，用于传送简讯给用户，其内容为用户号段与所对应的简讯中心地址或前转简讯网关地址，其中用户号段与前转简讯网关地址的对应路由表亦由汇接网关维护。
当简讯网关接到SP的简讯传送请求时，若用户归属的简讯中心不与本简讯网关直接连线，则简讯网关将通过CMPP协定向汇接网关发起路由查询，汇接网关将以CMPP协定进行应答，将前转简讯网关地址发给该简讯网关。该简讯网关通过这一过程查询到路由后，将请求发给前转简讯网关，再由前转简讯网关转发给相连线的简讯中心，可做到信息最多经一次转发到达用户。
路由表的维护
（1）汇接网关
汇接网关维护的路由表用于查询前转网关的地址，包括：
a）业务代码、服务代码、SP企业代码、连线SP的简讯网关IP位址的路由表
b）全国用户手机号段、用户归属省的简讯网关IP位址的路由表
汇接网关的路由表a由CMPP协定自动生成，路由表b由人工配置。
汇接网关为维护路由表a，要求所有简讯网关有新增加的SP或SP增加服务内容，或者网内有新连入的简讯网关，都必须以CMPP协定将路由更新信息向汇接网关报告，或者由汇接网关以CMPP协定获取此网关的全部路由表。
当全网路由发生变化时，汇接网关可以将更新信息下发给省网关。
（2）省内简讯网关
省内简讯网关维护的路由表用于查询SP和简讯中心的地址，包括：
a）对直接连线的SP：业务代码、服务代码、SP企业代码、SP IP位址的路由表
b）对本省的手机用户：本省手机号段、用户归属地简讯中心IP位址的路由表
省简讯网关的路由表a、路由表6均由人工配置
为增加路由查询的效率，减少汇接网关查询的压力，省简讯网关对从汇接网关查询到的路由进行快取。省内简讯网关也可主动申请，从汇接网关获取全部路由表。
网关连线
简讯网关与简讯中心的连线
简讯网关与简讯中心之间应採用专线方式互联。对简讯中心应进行改造，改造的主要内容是：
协定上在原来的SMPP 3.3的基础上扩充功能，使短讯息扩展实体（SME）一即简讯网关有办法得到短讯息传送成功与否的结果，以便简讯网关进行计费记录，以及採用CMPP将传送成功与否的信息传递给SP。
简讯网关与SP的连线
提供业务的各SP只需连线到网际网路上，通过网际网路就可以与简讯网关连线。
由于简讯网关需要负责到SP的路由查询，原则上一家SP的业务只能从一个简讯网关接入，以免简讯信息点播业务的上行简讯传送到SP时出现路由混乱的情况。
对于特大型SP，如新浪网等，允许其接入多个简讯网关，以分流简讯业务量。在这种情况下，SP对信息点播业务将採用分区提供服务的方式。比如假设新浪分别连线了北京、广州两处简讯网关，则北京网关负责北方的业务，广州网关负责南方的业务。当天津的简讯网关向汇接网关查询新浪的路由时，汇接网关将返回北京简讯网关的地址作为前转网关的地址当广西的简讯网关向汇接网关查询新浪的路由时，汇接网关将返回广州简讯网关的地址作为前转网关的地址。
计费网管
简讯信息服务的计费方式
简讯信息服务的计费採集点设在简讯网关，信息计费由GSM网各省计费中心完成。
简讯网关对所有经过网关的短讯息产生详细的计费记录，包含短讯息序列号、短讯息类型、用户类型、计费用户手机号码、 SP企业代码、第三方号码（接收短讯息的用户号码）、服务代码、业务代码、用户计费类别、信息费、包月费、短讯息传送状态、短讯息传送优先权、信息长度、计费用户归属省、网关代码、前转网关代码、短讯息中心代码、申请时间、处理结束时间等基本计费内容。
简讯网关以定时/定量且参数可调的方式产生计费记录档案井明确採集目录，计费採集接口支持FTP、FTAM等协定。GSM网各省计费中心设定採集机，完成原始计费记录的定时採集。
简讯网关的网管
简讯网关提供SNMP接口、开放接口协定和信息格式、开放MIB库，支持配置、告警、性能数据的採集。
业务管理主要完成对业务的统计报告、生成报表、运营者对用户数据的添加、修改、删除等；
网管监控主要完成对网关係统的监控、查询、操作和维护的管理。
系统安全
简讯网关在硬体和软体结构设计上应採用分散式、模组化的设备，其中硬体设备可考虑採用多台主机，在网路上利用四层交换机实现负载分担工作，避免单点故障，实现设备的安全。
同时简讯网关採用防火墙技术，可以支持IP包过滤和套用代理方式，防止外界的攻击，实现信息的安全。
简讯网关与SP在进行CMPP协定的连线建立时，採用MD5对互相的身份进行认证，实现业务的安全。
简讯网关与简讯中心、计费中心之间的连线都採用专线方式，而且与计费中心的连线还要求计费中心侧加入防火墙，保障了现网设备的安全性不会由于与简讯网关的连线而降低。
今后随着技术的发展，可以考虑在简讯网关之间和简讯网关与SP之间採用IPVPN技术，使整个系统与网际网路隔离，更有效地提高系统的安全性。
实际套用
基于同一个通信网路
一个典型的GSM移动手机网路，在这样一个网路里，一个SMSC(短讯息处理中心）负责处理简讯业务。当手机产生一条简讯，简讯首先会到达SMSC(即使是手机A发了一条简讯给手机B），SMSC然后将简讯传送到其目的处。

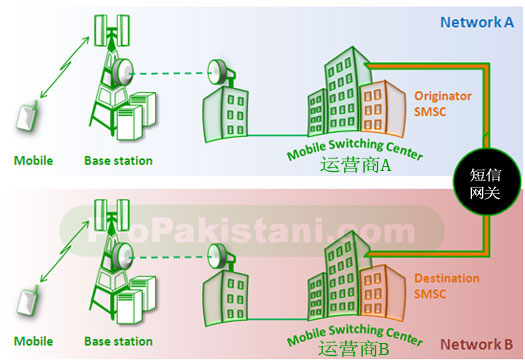

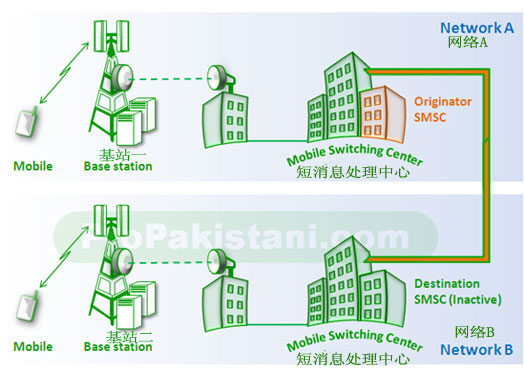

简讯从A网路到B网路
简讯从A网路到B网路（譬如北京移动号给上海移动号发了条简讯），一个smsc控制一个单一的通信网路的信息传送，这意味着一条简讯需要从一个SMSC传送到了另外一个smsc。
解析图
解析图简讯在不同通信协定网路间的传输
移动GSM卡发简讯给联通CDMA手机卡，当两个网路间的协定不一样时，两个SMSC之间需要利用简讯网关来进行沟通，简讯从简讯传送方的SMSC经过简讯网关传送到目标smsc.
收费标準
统一收取0.1元/条。但是一般来说都低于0.1元
一般按传送量有折扣，但低于0.05元/条的是没有的。有很多承诺更低资费是通过扣去部分传送量实现的。像银行的账户信息变动提醒简讯，基本上是当时收到简讯，而且不会扣量。他们是直接与电信运营商网关相连，它们的简讯服务号码也是经过工信部审批的固定号码，传送速度快，每秒能到几十条到几百条。正规的应该是经消费者同意后，实行会员内部传送。 而一些sp运营商，获得与运营商的简讯网关接入后，他们一般申请多个简讯号码段，然后向外出租，为别人传送。这正是简讯群发的灰色地带，也是产生很多垃圾简讯，这样价格就会很低。
