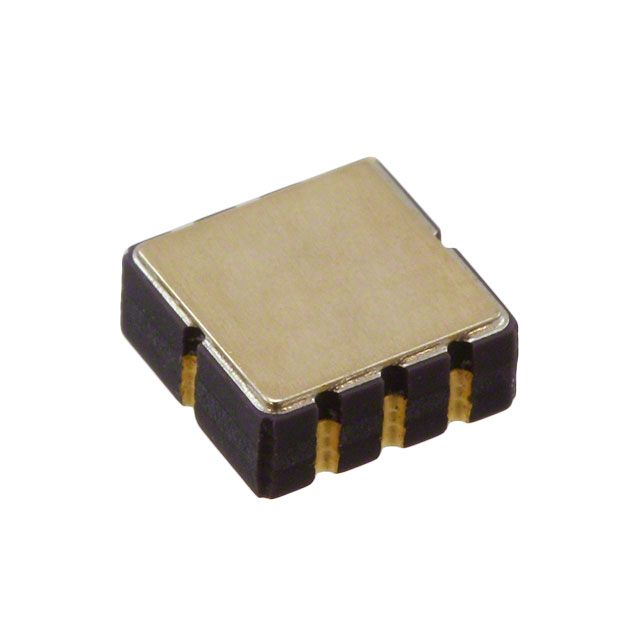

LCC封装,Leadless Chip Carriers(见图),的形式是为了针对无针脚晶片封装设计的,这种封装採用贴片式封装,它的引脚在晶片边缘地步向内弯曲,紧贴晶片,减小了安装体积。但是这种晶片的缺点是使用时调试和焊接都非常麻烦,一般设计时都不直接焊接到印製线路板上,而是使用PGA封装的结构的引脚转换座焊接到印製线路板上,再将LCC封装的晶片安装到引脚转换座的LCC结构形式的安装槽中,这样的晶片就可随时拆卸,便于调试。

基本介绍

  • 中文名:LCC封装
  • 外文名:Leadless Chip Carriers
  • 作用:针对无针脚晶片封装设计
  • 方式:採用贴片式封装

间距小型化

採用狭间距以实现小型化
以往的塑胶或陶瓷封装LCC的最小间距为1.27mm,当引脚较多时,其外形非常大,因此实用价值较低。这次实现了0.8和0.65mm间距,所以其外形比通常QFP的减小约1/2,达到了小型化目标。

回流焊接

能进行红外回流焊接。
採用红外回流焊时,能汇总焊接,所以批量生产效率高。但是,若使用与其它薄型QFP相同的保管条件,回流焊前则必须进行烘焙处理。

安装容易

一般QFP和特狭间距QFP的引线容易变形,由于引线弯曲和浮动等,容易发生焊接不良现象。另外,焊锡修正作业也不容易。LCC则与之相反,由于使用了无引线结构,所以焊接不良现象很少发生,修正作业也较容易。
