86系列三相步进电机是一种电机设备。
基本介绍
- 中文名：86系列三相步进电机
- 步距精度：5%
- 温 度：80℃ Max
- 环境温度：-20℃— 50℃
- 绝缘电阻：100M Ω Min 500VDC
- 耐 压：500V AC 1minute
- 径向跳动：最大0.06mm(450g负载)
- 轴向跳动：最大0.08mm(450g负载)
技术参数

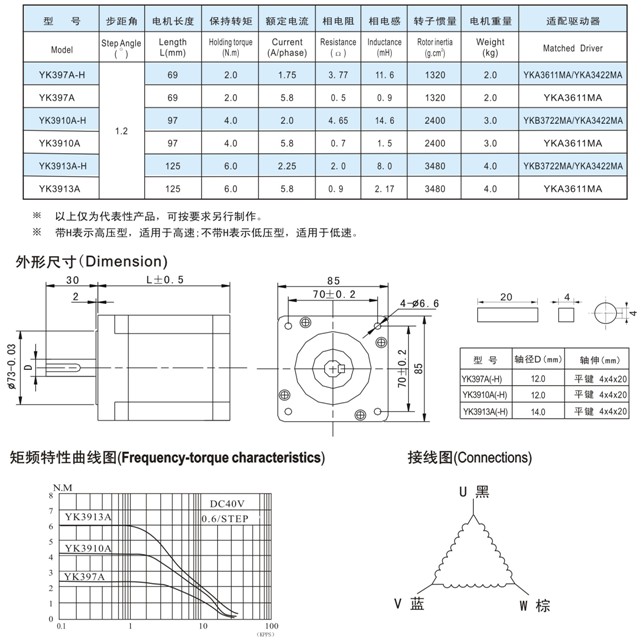

86三相步进电机技术参数
电气规格
（Specifications）
型号 | 步距角 | 电机长度 | 保持转矩 | 额定电流 | 驱动器电源输入 | 转子惯量 | 电机重量 | 适配驱动器 |
Model | Step Angle（°） | LengthL(mm) | Holding Torque(N.m) | Current(A/Phase) | Power supply | Rotor inertia | Weight(Kg) | Matched drive |
BSHB397-H | 1.2 | 69 | 2 | 1.75 | AC110V2A | 1.32 | 2 | Q3HB110M |
BSHB397 | 69 | 2 | 5.8 | DC40V5A | 1.32 | 2 | Q3HB64MA | |
BSHB3910-H | 97 | 4 | 2 | AC110V2.5A | 2.4 | 3 | Q3HB110M | |
BSHB3910 | 97 | 4 | 5.8 | DC40V5A | 2.4 | 3 | Q3HB64MA | |
BSHB3913-H | 125 | 6 | 2.25 | AC110V2.5A | 3.48 | 4 | Q3HB110M | |
BSHB3913 | 125 | 6 | 5.8 | DC40V5A | 3.48 | 4 | Q3HB64MA |
注：带H表示高压型，不带H表示低压型，用于低速！
外形尺寸

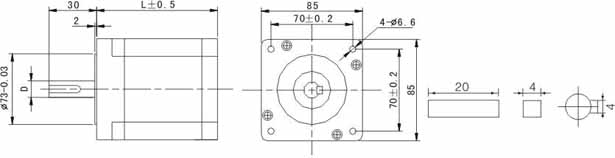

电机外形尺寸图
曲线图
矩频特性曲线图
接线图
电机接线图
