与传统WDM设备相比，OTN网路的光线路侧系统具有传统WDM系统的特性。因此，OTN网路管理应具有WDM网路管理的功能，两者可以同时存在并纳入统一的管理框架之中。对同一厂家的OTN网路和WDM系统可以进行统一管理。
另外，OTN网路管理和WDM系统网路管理可以纳入到上层NMS中进行管理。OTN网管的EMS/NMS接口功能可以在WDM接口功能的基础上实现功能扩展。
基本介绍
- 中文名：OTN网路管理体系结构
- 外文名：OTN network management system structure
OTN网路管理结构

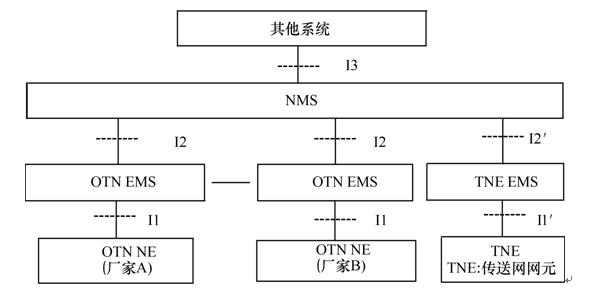

图1中，OTN NE是不同厂商的OTN设备，可以是单个设备，也可以是一个单厂商的OTN子网。OTN EMS是由各设备厂商提供的管理系统，可以对本厂商的OTN设备进行配置、操作和维护。NMS可以管理不同设备厂商的OTN网路、也可以管理其他传送网路。
图1中与OTN网路管理相关的接口包括I1～I3。
I1为EMS和OTN NE之间的接口，它属于厂商管理设备的内部接口；I1'为其他传送网网元和传统EMS之间的接口。
I2为各个OTN EMS向NMS提供的接口，本部分标準主要对I2接口进行规範。I2'为TNE EMS与NMS之间的接口，通过I2'接入到NMS管理之中，以实现其他传送网与OTN的统一管理。
I3为NMS与其他系统之间的接口，其他系统可能为综合网路管理系统、资源管理系统等。
图1 OTN网路管理体系结构
OTN网路管理功能模组
OTN网路管理完成标準管理信息的交换及故障管理、性能管理、配置管理和安全管理。管理对象包括：传送平面（光层网路或/和电层网路）、控制平面、DCN、业务等。网元间通信可採用GCC，或採用外部数据通信网；网元与网管之间採用外部数据通信网，协定栈可採用OSI协定栈或TCP/IP协定栈通信。
其中，当OTN传送平面设备形态为光电混合交叉设备时，OTN传送平面管理具有多层次管理的特点，主要包括光层和电层网路管理功能。
