系统採用面向服务的设计思想、多层体系结构，实现了面向空间实体及其关係的数据组织、高效海量空间数据的存储与索引、大尺度多维动态空间信息资料库、三维实体建模和分析，具有TB级空间数据处理能力、可以支持局域和广域网路环境下空间数据的分散式计算、支持分散式空间信息分发与共享、网路化空间信息服务，能够支持海量、分散式的国家空间基础设施建设。

MAPGIS除了包含MAPCAD的所有功能外，还具有如下功能：

★ 图库操作：提供建立图库、修改、删除及图库漫游等一系列操作。

★ 图幅操作：提供图幅输入、显示、修改、删除等功能，用户可随时调用、存取、显示、查询任一图幅。

★ 图幅剪取：用户任意构造剪取框，系统自动剪取框内的各幅图件，并生成新图件。

★ 小比例尺图库及非矩形图幅建库管理：提供图幅拼接、建库及跨带拼接等功能。

★ 图幅配準：提供平移变换，比例变换，旋转变换和控制点变换。

★ 图幅接边：可对图幅帧进行分幅、合幅并进行图幅的自动、半自动及手动接边操作，自动清除接合误差。

★ 图幅提取：对分层、分类存放的图形数据，按照不同的层号或类别，根据用户相应的图幅信息，合併生成新的图件。

★ 客户机/伺服器结构：使用空间资料库引擎在标準关係资料库环境中实现了客户机/伺服器结构，允许多用户同时访问，支持多硬体网路伺服器平台，支持超大型关係资料库管理空间和属性数据，支持分散式级伺服器网路体系结构。

★ 动态外挂资料库的联接：可实现一图对多库，多图对一库套用要求。

★ 多媒体属性库管理：可将图像、录像、文字、声音等多媒体数据作为图元的属性存放，以适应各种套用需要。

★ 开放式系统标準：支持运用TCP/IP协定的LAN和WAN环境的访问，支持LNUIX和PC平台混合配置。

★ 完善的安全机制：保证用户对资料库的访问许可权，在单个图元记录及空间範围层面上支持共享和独占的锁定机制。

★ 空间叠加分析：提供区对区叠加分析、线对区叠加分析、点对区叠加分析、区对点叠加分析、点对线叠加分析、BUFFER分析等。

★ 属性数据分析：单属性累计频率直方图和分类统计，双属性累计直方图，累计频率直方图和四则运算等操作。

★ 地表模型和地形分析：能进行坡度，坡向分析，分水岭分析，流域分析，土方填挖计算，地表长度计算，剖面图製作及根据地形提取水系，自动确定山脊线，等高线等。

★ 格线化功能：对离散的，随机採样的高程数据点进行格线化，对规则网高程数据加密内插处理。

★ TIN模型分析：可对平面任意域内离散点构建三角网，并提供三角网的约束边界，特徵约束线最佳化处理。

★ 三维绘製功能：可对Grd， Tin模型数据完成三维光照绘製，实现三维景观的多角度实时观察，三维地表模型模拟飞行功能，并提供三维彩色立体图绘製功能。

★ 最短路径求解：指定若干地点，求顺序经过这些地点的最短路径。

★ 游历方案求解：求取遍历网线集合或结点集合的最佳方案。

★ 上下游追蹤：查找网路中与某一地点联繫的上游部分或下游部分。

★ 最佳路径：任意指定网线和结点处的权值，求取权值最小的路径。

★ 空间定位：为用户规划各类服务设定的最佳位置。

★ 资源分配：模拟资源在网路中的流动，求取最佳的分配方案。

★ 关阀搜寻：由用户指定爆管处，求取所有需关的阀门。

★ 图像变换。

★ 多波段遥感图像处理。

★ 常态分配统计，多元统计。

★ 图像配準镶嵌，图像与图形迭合配準。

方便的二次开发

★ 开放性：支持VC++，VB，Delphi，ActiveX等集成开发环境。

★ 多层次：API函式层；C++类层；ActiveX控制项层。

MapGIS产品的体系框架包括：开发平台、工具产品和解决方案。

★ 开发平台包括伺服器开发平台（DC Server）、遥感处理开发平台（RSP）、三维GIS开发平台（TDE）、网际网路GIS服务开发平台（IG Server）、嵌入式开发平台（EMS）、数据中心集成开发平台和智慧行业集成开发平台，供合作伙伴进行专业领域套用开发。

★工具产品覆盖各行各业，包括矢量数据处理工具、遥感数据处理工具、国土工具产品、市政工具产品、三维GIS工具产品、房产工具产品和嵌入式工具产品。

★解决方案是包括开发平台、需求文档、设计文档、使用文档的一款集成化服务。MapGIS在三维GIS/遥感、数字城市/数字市政、国土/农林、通信/广电/邮政领域都有运用，同时在WebGIS、“金盾二期”PGIS、森林防火、房地产信息管理、质量监督等行业也有相应的套用解决方案。

MapGIS K9 是由武汉中地数码科技有限公司自主研发的地理信息系统产品。2009年11月，中地数码正式发布MapGIS K9 。

2011年4月7日，MapGIS K9 SP3亮相中地数码媒体见面会；2011年7月20日MapGIS K9 SP3版正式发布。

採取悬浮式体系架构，具有可伸缩性，很强的自适应性；功能跟数据是分离的，功能与功能之间、功能与数据之间是松耦合的；系统生命力极强，一个云细胞出了问题，新的云细胞可以随时聚集过来进行替换；具有跨平台、高扩展性等特点，可以轻鬆实现不同设备间的数据或套用的共享，可以方便地与ERP、CRM、商业智慧型（BI）等企业系统进行有机集成,为用户提供及时、高效、可定製的GIS服务。

SP3嵌入式开发平台，基于严格的嵌入式架构和系统平台规範开发，很好地禁止了异构平台在体系架构和操作上的差异，能够方便快捷地在各种硬体平台的终端上快速部署各类GIS空间信息套用，在系统移植性、地图表现力、空间信息管理、大数据装载等方面表现出极大的优势，已成功研製出基于MapGIS k9平台的土地宝、警务通、环保执法、电力巡检、市政巡检等嵌入式GIS套用产品。

三维地理信息平台，率先提出三维GIS服务理念，在行业中具有领先的技术优势，实现了丰富的三维建模方法，多样化的模型可视化表达，专业特色的三维分析套用以及2D、3D一体化的数据处理分析等功能。并通过整合GIS、DEM、三维景观建模、三维地质构模、虚拟现实、资料库、网路通讯等技术，实现了基于C/S, B/S结构的真三维地理空间实体的可视化分析、套用和服务，是真正的高空、地上、地表、地下全方位一体化真三维数据管理专家。

MapGIS K9 SP3，支持更加丰富的异构模型

MapGIS K9 SP3在原有的资料库（Oracle/SqlServer/DB2/Access/MySQL）的基础上又完善了对Sysbase（V15.0及以上版本）和DM（V6.2.0.43及以上版本）资料库的支持，丰富了用户对数据操作存储平台的选择。

MapGIS K9 SP3 极大地降低程式开发难度，提高系统的开发效率。客户在MapGIS K9 SP3 平台所提供的总体框架上可以自由DIY，对各功能模组能灵活、自由的在系统上进行“热插拔，帮助软体企业走出“热带高压”的困境。

系统具有以下特点：

採用分散式跨平台的多层多级体系结构，採用面向“服务”的设计思想。

具有面向地理实体的空间数据模型，可描述任意複杂度的空间特徵和非空间特徵，完全表达空间、非空间、实体的空间共生性、多重性等关係。

具备海量空间数据存储与管理能力，矢量、栅格、影像、三维四位一体的海量数据存储，高效的空间索引。

採用版本与增量相结合的时空数据处理模型，“元组级基态+增量修正法”的实施方案，可实现单个实体的时态演变。

具有版本管理和冲突检测机制的版本与长事务处理机制。基于网路拓扑数据模型的工作流管理与控制引擎，实现业务的灵活调整和定製，解决GIS和OA的无缝集成。

标準自适应的空间元数据管理系统，实现元数据的採集、存储、建库、查询和共享发布，支持SRW协定，具有分布间索能力。

支持真三维建模与可视化，能进行三维海量数据的有效存储和管理，三维专业模型的快速建立，三维数据的综合可视化和融合分析。

提供基于SOAP和XML的空间信息套用服务，遵循Opengis规範，支持WMS、WFS、WCS、GLM3。支持网际网路和无线网际网路，支持各种智慧型移动终端。

本产品被广泛套用于多个省市省份土地二次调查和土地利用规划。

2014年5月，云GIS平台与解决方案提供商中地数码正式推出了由该公司自主研发的云GIS软体MapGIS 10，从此拉开了云产品的大幕。MapGIS 10依託全新的T-C-V软体结构，具备“纵生、飘移、聚合、重构”四大云特性，自发布以来一直受到行业内外诸多关注。

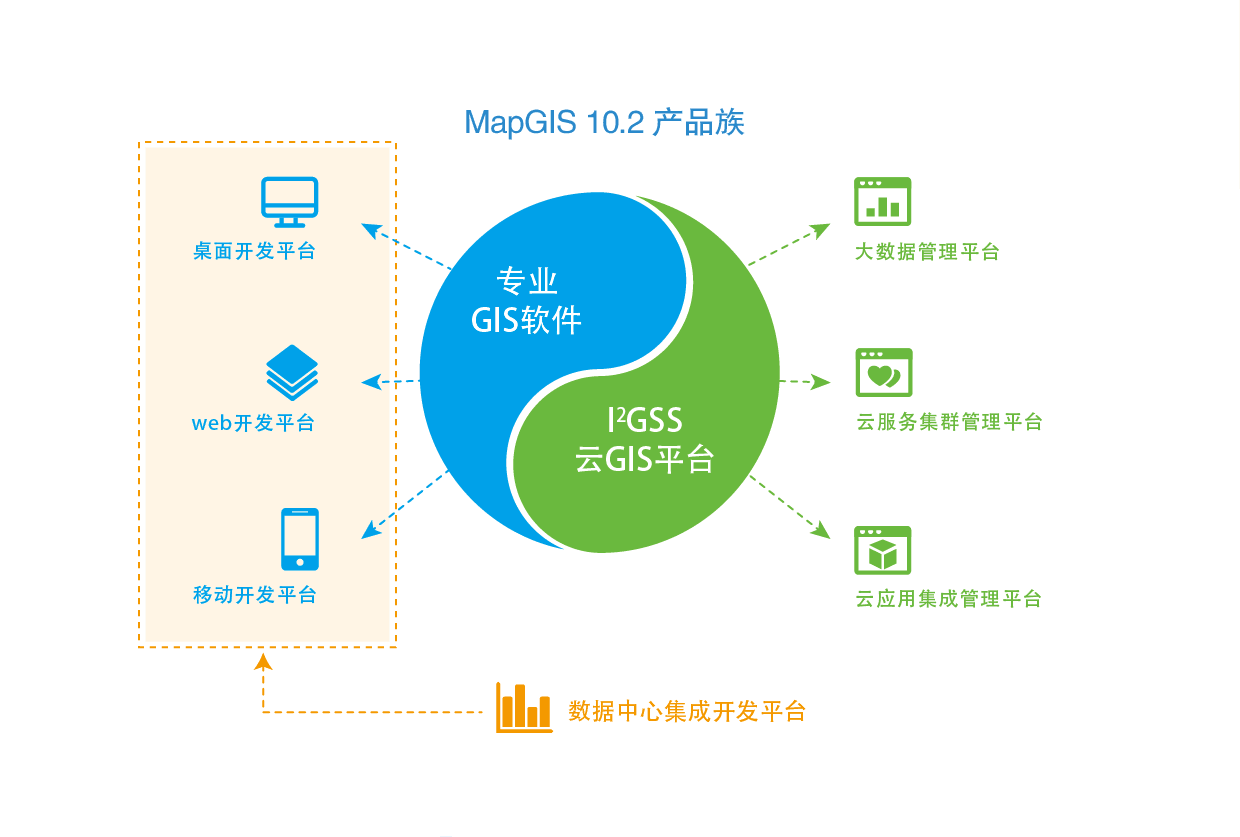

MapGIS 10.2产品体系由MapGIS传统GIS软体和云GIS平台组成。MapGIS传统GIS软体延续了MapGIS K9，为升级的新一代GIS产品。在新的体系中桌面平台、移动平台、Web平台的功能和性能都得到较大提升。云GIS平台MapGIS I²GSS，全新云模式，智慧型云化工具箱，与专业GIS产品无缝对接，支持多体量云产品定製。

MapGIS 10.2的新特性首先体现在其全新的云授权模式上，解除了原有授权对USB接口、证书服务的依赖，全面支持线上授权认证和离线二维码认证；提供灵活的机器绑定和解绑机制。

云计算技术的套用使用户不再满足于单纯购买GIS产品，而是希望获取更加个性化的GIS服务。MapGIS10整合自己的技术优势，为用户带来定製化的服务。一拖一拽即实现灵活定製、一键安装。

MapGIS 10.2在云-端各平台品质都得到了全面提升，除了上述在云GIS平台上取得的巨大进展，在传统的GIS套用方面，也同步取得了很大完善和改进，为GIS套用提供全面、高效、先进的解决方案

首先，MapGIS 10.2将提供更快捷、更精细、更易用的地图製图服务。图库一体化提高了製图成果的利用率，提高了製图效率。同时，新品软体在精确完成製图图式规範方面得到较大的完善和提升，使地图更易读、更美观。此外，平台还将提供上百种样式的製图模板，实现从提取数据到地图整饰全自动完成，让製图变得更简单。

其次，提供更专业的影像处理分析。影像多级动态显示，满足了海量遥感数据高效显示和快速发布的要求，还能保证对影像二、三维可视化互动实时分析和处理结果的準确性。特别值得一提的是，新品将针对国产卫星数据，提供多种算法，能够满足遥感卫星数据基本处理套用的需求。

第三，新品将提供全空间真三维的数据表达。在三维数据集成方面，真正实现多维空间数据的融合，实现对海量多源异构数据的统一、可扩展、层次化的管理。在三维显示方面，提供全空间一体化的表达方法，实现了三维全空间信息显示表达。在三维数据渲染方面，实现大範围三维模型数据的高效可视化，更好地满足三维数字城市的性能需求。

第四，MapGIS 10.2还将为用户提供高性能的空间分析。高效的空间运算、高效的矢量空间分析、高效的三维切割分析与拓扑处理。

MapGIS 10.2将对传统GIS行业的生产开发模式、行业套用模式和销售交易模式带来巨大变革甚至是颠覆性的变化。基于云计算理念，重新构建面向需求收集、软体开发、软体交易为一体的全新软体生态链将由此成为可能。

2018年7月27日，MapGIS 10.3在2018中国地理信息产业大会“全空间智慧型GIS创新技术与套用论坛”发布。

MapGIS 10.3全空间智慧型GIS平台是MapGIS 10.2发布时隔两年的又一具有里程碑意义的产品。新平台融合了大数据、物联网、云计算、人工智慧等先进技术，将全空间的观念、大数据的洞察、人工智慧的感知通过GIS的语言形象化为能够轻鬆理解的表达方式，实现了超大规模地理数据的存储、管理、高效集成和分析挖掘，在地理空间信息领域为各行业及其套用提供技术支撑。

MapGIS 10.2侧重地下、地表、地上、高空4个维度的三维立体空间展现。MapGIS 10.3的全空间是要打通与地理信息紧密结合的遥感、无人机、点云、倾斜摄影、BIM、VR/AR等技术环节，从地下到地上、室外到室内、现实到虚拟、静态到动态4个维度，涵盖全空间存储、模型构建、高效渲染、全空间三维一体化分析等八大创新点，凝鍊了MapGIS桌面工具（MapGIS Desktop）、MapGIS三维场景构建工具（MapGIS 3D SceneBuilder）、MapGIS三维地学建模工具（MapGIS 3D GeoscienceModeler）、MapGIS三维Web开发平台（ActiveX）（MapGIS 3DClient for ActiveX）、MapGIS三维Web开发平台（WebGL）（MapGIS 3DClient for WebGL）、MapGIS全空间一张图（MapGIS Pan-Spatial Map）6个产品。无论从技术複杂程度还是产品性能，MapGIS 10.3都较10.2有了较大提升。

MapGIS 10.3升级了10.2大数据的关键技术，更深层次产品化MapGIS分散式资料库引擎MapGIS DataStore与MapGIS大数据伺服器产品MapGIS IGServer-X两款产品，在基于混合资料库的地理大数据存储、矢量大数据计算、实时大数据计算、影像大数据计算、文本大数据分析与挖掘、高性能矢量地图服务、高性能服务聚合等关键技术点做了较大功能与性能升级。集成了多种可视化引擎，提供多样化的表达方式，支持炫酷、动态和直观的可视化展示效果。与10.2相比，MapGIS10.3全面扩展大数据能力，实现大数据接入、存储、计算、分析和套用的完整闭环，在地理大数据分散式存储、地理大数据计算、地理大数据服务地理大数据可视化四大领域取得10项技术提升。

人工智慧的初衷是用机器模拟人的智慧型，模拟人的识别、认知、分析和决策能力。GIS与深度学习结合，可以实现地理特徵智慧型提取、变化检测和关联分析与预测，科学解决複杂空间问题。MapGIS智慧型GIS伺服器产品MapGIS IGServer-S作为MapGIS产品家族的新成员，是将GIS空间运算能力与人工智慧技术相融合形成的智慧型化产品，在影像信息提取和变化检测、图文数据语义关联匹配和多源数据融合与智慧型分析3个方面进行重点套用实践。MapGIS IGServer-S的推出意味着MapGIS 10.3 GIS+AI全新启航。未来MapGIS致力于研发更多的空间信息智慧型化产品，提升空间信息服务的智慧型化水平。

2018年7月27日，MapGIS 10.3全空间智慧型GIS平台在2018中国地理信息产业大会“全空间智慧型GIS创新技术与套用论坛”发布。

6月8日，围绕地理信息时空大数据与云平台发展最新技术，多规合一、智慧城市、地质信息化等行业套用解决方案展开的2017MapGIS全国巡展，在杭州举办。

5月17日，2017MapGIS全国巡展首站在北京国家测绘地理信息局举办。巡展以“慧享时空大数据，规划套用新价值”为主题。国家测绘地理信息局副局长李朋德出席活动并致辞，中地数码集团董事长吴亮提出了中地面对共享经济的“三步走”策略。

3月，MapGIS亮相湖北地理空间信息高新技术成果展暨中伊北斗高科技产业园区推介会。

8月30日，中地数码集团在国家测绘地理信息局举行新品发布会，正式推出其自主研发的MapGIS 10.2全品类GIS产品。

主题为“创新云平台，共享云套用”的MapGIS全国巡展活动已先后在济南、南昌、成都、石家庄、深圳、乌鲁木齐、武汉等七座城市举办，激发了地理信息套用与云GIS平台智慧型服务的讨论热潮。

全球首款云特性GIS软体平台——MapGIS 10面世。

MapGIS IGSS 3D共享服务平台成功发布。

MapGIS IGSS地理信息系统平台软体荣获国产空间信息系统软体测评优秀软体。

地理信息化魔方——MapGIS IGSS开创地理信息共享服务新局面。

网际网路时代GIS开发之道——MapGIS IGServer让WebGIS开发化繁为简。

中地数码牵头成立的“地理信息系统产业技术创新产业联盟”正式获得国家科学技术部批准成立；

中地数码大型三维GIS平台成果通过专家鉴定；

数字城市GIS软体测评，MapGIS地理信息共享服务平台 K9获“优秀软体”。

新一代可视化、零编程的开发系统MapGISK9平台研发成功；

36000平米的深圳产业化基地“中地大楼”落成併入住；

武汉中地连续第六年评为国家规划布局重点软体企业；

荣获武汉市“神七”载人航天配套工程贡献奖；

在第十三届软博会上荣获最具影响力企业奖和软体产品金奖；

成立国际事务部，迈出中地国际化发展里程碑意义的重要一步；

获得武汉服务外包企业认定；

中地超大型分散式GIS软体及套用获得国家科技进步二等奖。

MapGIS工具型地理信息系统v7.2、MapGIS网路地图服务7.1在国产空间信息系统软体测评再获殊荣，作为唯一连续12年参加测评的GIS技术供应商在此项测评中获得表彰；

刘永总裁荣获“2007中国十大经济女性年度人物创新奖”；

2008年MapGIS高校二次开发大赛成功举行；

荣获“中国软体行业最佳技术创新企业奖”；

向中国地震局捐赠价值1000万元人民币的MapGIS系列软体，在抗震救灾中作出杰出贡献；

MapGIS平台软体为“神舟七号”飞船保驾护航。

正式推出“零编程、巧组合、易搭建”MapGIS搭建式开发平台；

“国家‘653工程’MapGIS培训认证项目”全面启动，大力发展二次开发合作伙伴；

与深圳华为达成战略合作伙伴协定，全面推广基于MapGIS开发的数字城管通系统；

铂金赞助“数字城市国际会议（深圳）”，在京隆重召开“第六届MapGIS用户大会”；

集团化发展步伐加快，深圳中地数码大厦动工兴建；

全面参与“全国第二次土地大调查”工程。

“GIS大众化套用研讨会暨MapGIS新品推介会”在全国十六个重要城市举行；

中央政治局委员俞正声、湖北省省长罗清泉莅临武汉中地考察；

“创新与发展·2006高校GIS论坛”在北京隆重召开，《GIS时代》首次对外发行，官网开通；

武汉中地再次列入国家规划布局内重点软体企业和自主创新百强企业；

MapGIS在第十一次全国GIS软体测评中再次夺魁，连续十年名列榜首，“MapGIS城市地下管线系统”列入国家重点新产品；

中地数码集团成立，先后协办“数字城市国际会议（苏州）”和“中国GIS年会（昆明）”，吴信才教授被评为“中国数字城市创新人物”。

在第十届全国GIS软体测评中，MapGIS再次夺魁；

MapGIS在“神舟六号载人飞船”工程中又立新功；

国家“863”项目《面向网路海量空间信息大型GIS》通过专家组验收；

中国地质大学中地数码工程中心大厦在深圳高新区奠基，“第五届MapGIS用户大会”顺利召开。

“教育部GIS软体及其套用工程研究中心”建设项目通过验收，正式运作；

第四代而向服务分散式超大型GIS—MapGIS7研製成功；

中地数码在行业内首家通过CMM3认证；

北京中地进驻中关村上地信息产业基地—嘉华大厦。

武汉中地通过ISO9001质量体系认证；

被科技部批准为“国家高技术研究发展计画（863）成果产业化基地”

在第八次全国GIS软体测评中，MapGIS继续保持第一，荣获国家科技进步二等奖；

MapGIS成功套用于“神舟五号”首次载人航天工程；

同年，武汉中地入驻华中软体园；

成立新疆中地。

在第七次全国GIS软体测评中，MapGIS保持第一，荣获湖北省科技进步一等奖；

先后中标四项“十五”国家“863”项目；

同年，成立深圳中地；

武汉中地被认定为国家重点骨干软体企业。

在第六次全国GIS软体测评中，MapGIS续写辉煌，再次夺冠，被评为“九五”国家重点科技攻关计画优秀科技成果；

教育部GIS软体及其套用工程研究中心”获準立项建设；

同年，成立北京中地。

在第五次全国GIS软体测评中，MapGIS再次名列榜首，荣获国家首届创新基金“电子与信息”类最高金额资助；

MapGIS被科技部列入“国家火炬计画”项目。

在第四次全国GIS软体测评中，MapGIS继续名列第一，MapGIS供水管网、通信管网、MapCAD等荣获推荐；

武汉中地研发与产业化基地搬迁至武汉东湖新技术创业中心。

在华地图形和麦普计算机公司基础上，创建武汉中地信息工程有限公司、湖北省地理信息系统软体开发与套用工程中心；

在第三次全国GIS软体测评中，MapGIS再次夺魁，销售量居全国第一，同年推出MapGIS网路版；

MapCAD产业化成果荣获国家科技进步三等奖。

在科技部主持的第二次全国GIS软体测评中，MapGIS名列第一，成为国家科委推荐的首选国产GIS软体平台。

中标国家“九五”重中之重科技攻关项目，MapGIS获得国家科委重点支持；

同年，MapCAD荣获国家科技进步二等奖。

研製出微机地理信息系统—MapGIS，MapGIS被评为具有国际先进水平的国产软体，被国家科委列为“国家科技成果重点推广项目”。

成立武汉麦普计算机公司，从事成果转化工作。

江泽民同志在全国首届地图展览会上，对MapCAD产品给予高度评价。

成立武汉华地图形公司，从事软体研发、技术创新。

研製出中国第一套彩色地图编辑出版系统—MapCAD，开创我国计算机製图新纪元。

1準备底图：用Photoshop等软体将bmp等格式图像转为tif格式图像

2图像配準（误差校正）：与地形图中的地理平面坐标配準或与该点的GPS坐标配準

3读图分层：

建议线类档案中，将同类地质要素放在一个档案，如将地层分界线和断层线放在不同档案，或放在同一档案的不同图层中；

将图框及坐标线放在同一个档案的不同图层中，或放在不同档案中。

建议点类档案中，将地层符号（点类中的注释）放在一个档案，将坐标数值、文字说明放在一个档案。

4矢量化追蹤各种线，形成线类档案。

①矢量化追蹤线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F12、F9等功能键的作用）

②进行自动剪断线

③清除重叠坐标及自相交

④清除微短线

⑤自动接点平差

线类初步完成后，进行

自动剪断线à清除重叠坐标及自相交à清除微短线à自动接点平差（应预设好合适的搜寻半径）à保存线档案后关闭之

5以複製的线档案为基础，生成区档案：

线转弧段

线转弧段à清除线工作区à拓扑查错（多次查错，切实消除区的拓扑错误）à拓扑重建à逐一修改区参数（填充颜色、花纹等）à保存区档案

6编辑线档案：

联接被剪断的断层线等（应当是完整的线目标）

à逐一修改线参数（线型、颜色、宽度、图层等）

à保存线档案

7输入并编辑点类档案。

地层符号等注释中上下标输入请参见“文字注释上下标输入方法”

8属性数据採集：分别对各个点、线、区档案中的图元进行必要的属性数据採集

9组版及工程输出：在对地图各个部分数位化完成后，将不同的工程档案组织成地图版面，再在工程输出中输出结果图

文字注释上下标输入方法

MapGIS中输入字元串时，上下标输入方法：

字元串属点类对象，用点类输入方式的注释输入。

上标输入方法：输入字元串中，#+之后的字元串为上标字元串。

例：输入文本框中输入：“ABCD#+12WE”，注释表现为：ABCD12WE

下标输入方法：输入字元串中，#-之后的字元串为下标字元串。

例：输入文本框中输入：“ABCD#-WERT”，注释表现为：ABCDWERT

若要在输入完上、下标后恢复原文本大小，加#=即可：

例：输入文本框中输入：“ABCD#-WE#=RT”，注释表现为：ABCDWERT

输入文本框中输入：“ABCD#-WE#+RT#=EFG”，注释表现为：ABCDWERTEFG

例：输入文本框中输入：“ABCD#+WE#=RT”，注释表现为：ABCDWERT

MapGIS中分数式的输入方法：

分数式输入方法：输入字元串中，/分子/分母/

例：输入文本框中输入：“/ABCD/EFGHL/”，注释表现为：

γδ∈等希腊字母之类的非英文字元输入：

可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪下和贴上操作转入MapGIS的文字串输入中。

跨带处理

整图旋转（将方里网，即投影平面坐标轴搬正）

整图平移（选定控制点，依据该点的投影平面坐标值将投影平面坐标轴移到原位置，这样投影坐标就正确了）

跨带投影变换（将整个地图内容转换到新的投影带中）

整图变换（根据需要选作）

加入同一个工程档案中

第一讲 MAPGIS地质製图简介 1

第一节 MAPGIS 总体结构 1

第二节 几个基本概念 1

第三节 图形编辑器操作约定 2

1.3.1 滑鼠两键的使用 2

1.3.2 拖动操作 2

1.3.3 接受与取消 3

1.3.4 键盘操作 3

1.3.5 F功能键： 3

第四节 MAPGIS 主要档案类型及后缀 4

第五节 数据输入 5

1.5.1 扫描矢量化输入 5

1.5.2 GPS输入 5

1.5.3 其它数据源的直接转换 5

第六节 MAPGIS数据处理的基本流程 6

1.6.1 建立工作资料夹 6

1.6.2 设定工作目录 6

1.6.3 影像校正 6

1.6.4 建立工程档案 6

1.6.5 图形编辑处理 6

第二讲 图形处理—输入编辑 8

第一节、图形编辑子系统的基本功能和操作 8

2.1.1档案和工程 8

2.1.2视窗操作 21

2.1.3设定 23

2.1.4图层 25

2.1.5捕获图元 27

第二节、输入编辑步聚 29

2.2.1 扫描 29

2.2.2 建立工作目录 29

2.2.3 拷贝图像系统库 29

2.2.4 读图分层 30

2.2.5 进行系统设定。 30

2.2.6 装入光栅档案。 31

2.2.7 编辑层名词典。 31

2.2.8 输入线操作 31

2.2.9 输入点 32

第三节 几个不易发现的小技巧 33

2.3.1 数字“0”的巧用 33

2.3.2 “-”的妙用 33

2.3.3 “/”符号的妙用 33

2.3.4 文字上角标、下角标的输入 33

第三讲 线、点的输入及编辑操作 34

第一节 线编辑 34

3.1.1数字地质图中线的特徵 34

3.1.2 线形 34

3.1.3 线参数输入 37

3.1.4 渐变线功能 38

3.1.5 线编辑 39

2）距离交汇输入 42

2）顺序定点 42

3.1.6 输入定长定角度线 49

第二节 点编辑 51

3.2.1数字地质图中点的特性 51

3.2.2 点输入类型 51

3.2.3 点输入方式 54

3.2.3 点输入方式 55

3.2.4 预设参数 55

3.2.5点编辑 58

3.2.6点参数编辑 61

第四讲 造区及区编辑操作 64

第一节 造区 64

4.1.1检查线是否有错误 64

4.1.2造区七步曲 65

4.1.3需熟知的几种区操作 66

第二节 区图元参数说明： 67

第三节 区编辑 67

4.3.1 编辑指定区图元 68

4.3.2 输入区 68

4.3.3 挑子区（岛） 68

4.3.4 删除区 69

4.3.5 合併区 69

4.3.6 分割区 69

4.3.7 複製区 69

4.3.8 阵列複製区 69

4.3.9 区镜像 70

4.3.10 自相交检查 70

4.3.11 图形造区 70

第四节 弧段编辑 70

4.4.1、输入弧段： 71

4.4.2、从线工作区提取弧段： 71

4.4.3、弧段加点：（删点、移点） 71

4.4.4、删除弧段： 71

4.4.5 移动弧段： 72

4.4.6 剪断弧段： 72

4.4.7 弧段改向： 72

4.4.8 联接弧段 72

4.4.9 延长缩短弧段: 72

4.4.10 光滑弧段: 73

4.4.11 弧段抽稀 73

4.4.12 弧段结点平差: 73

4.4.13 变换弧段 73

4.4.14 弧段旋转: 73

第五节 参数及属性修改 74

4.5.1 修改参数： 74

4.5.2、统改参数： 74

4.5.3 修改属性： 75

4.5.4 根据属性赋参数： 75

4.5.5 根据参数赋属性： 75

第五讲 拓扑处理 77

第一节 基本概念 77

第二节 拓扑处理工作流程 77

5.2.1 数据準备 77

5.2.2 预处理 77

5.2.3 拓扑查错 78

5.2.4 拓扑重建 78

第三节 拓扑处理与实用工具的功能与操作 78

5.3.1自动剪断线 78

5.3.2 清除微短线 78

5.3.3 清除重叠坐标 79

5.3.4 检查重叠弧线 79

5.3.5自动节点平差 79

5.3.6 线转弧段 79

5.3.7 弧段转线 79

5.3.8拓扑错误检查 80

5.3.9 拓扑重建 80

5.3.10子区搜寻 81

5.3.11 Undo操作 81

5.3.12整图变换 81

5.3.13整块处理 82

5.3.14边沿处理 82

第四节 拓扑处理系统对数据的要求 82

第六讲 系统库编辑 84

第一节 符号拷贝 85

第二节 子图、线形、图案的製作方法 87

6.2.1子图 87

6.2.2 线型 89

6.2.3图案 91

第四节 工程图例中分类和编码的用法 94

第七讲 数位化地质图件的步骤 95

第八讲 档案转换 96

第一节 AutoCAD档案转入mapgis档案 96

第二节 Surfer档案转换为mapgis档案 96

8.2.1 surfer页面尺寸设定 97

8.2.2 surfer档案转换 97

第九讲 误差校正 98

第一节 矢量数据的误差校正（一） 122

9.1.1 採集校正控制点 122

9.1.2 数据校正 123

第二节 矢量数据的误差校正（二） 124

第三节 MSI影像校正 127

9.3.1 TIF档案转换MSI影像档案 127

9.3.2 标準分幅的影像校正 128

9.3.3 非标準分幅的影像校正 130

第四节 用标準图框校正地图 131

第十讲 图框-投影变换 98

第一节 投影系统及坐标系简介 98

9.1.1 常用的投影类型 98

9.1.2 坐标系（椭球参数） 98

9.1.3 高斯—克吕格投影 98

第二节 投影变换需注意的问题 99

第三节 标準图框生成 99

9.3.1 已知图的四个角的经、纬度，生成标準图框。 99

9.3.2 已知图的四个角的大地坐标，生成标準图框 100

9.3.3 1980年西安坐标系与1954年北京坐标系如何转换？ 101

标準图框的生成 101

第五节 非标準图框的生成 107

第六节 利用经纬度值生成图框 110

第七节 单个档案的投影转换 113

第八节 用户档案投影变换 117

9.8.1 打开用户文本档案 117

9.8.2 指定数据起始位置 117

9.8.3 设定读数方式和读数顺序 117

9.8.4设定当前档案的投影参数 120

9.8.5 设定结果档案的投影参数 120

9.8.6 设定投影生成图元类型及参数 120

9.8.7投影变换/数据生成 121

第十一讲 裁剪 135

第一节 图形裁剪 135

11.1.1 编辑剪裁框。 135

11.1.2 装入裁剪档案 135

11.1.3 装入剪裁框。 135

11.1.4 新建裁剪工程 136

11.1.5 裁剪 137

第二节 工程裁剪 137

11.2.1 建立裁剪框区档案 137

11.2.3 建立裁剪后档案存入的资料夹 137

11.2.3 工程裁剪 137

第三节 区档案影响裁剪 139

第十二讲 报表定义 142

第十三讲 把EXCEL、写字板文档、DBF等数据转换为点、线档案 148

第十四讲 建影像库 155

第十五讲 利用坐标点生成图形 158

第十六讲 列印输出 163

第一节 工程输出 163

第二节 影像档案（TIF）与标準图框的套合输出 172

15.2.1档案的校正。 172

15.2.2 将校正好的“MSI”档案与“标準图框”套合输出。 177

附录1 用Mapgis结合Excel表格进行资源储量估算 186

附录2 利用Mapsource、Excel、Mapgis处理化探数据 190

附录3 利用MAPGIS管理化探数据 196

附录4大地坐标和经纬度之间的换算 203
