AutoPDMS9.0 SP1是长沙优易软体开发有限公司自主研发的三维工厂设计管理系统。它採用了与AVEVA PDMS一样先进的设计理念，将目前最主流的计算机技术和工厂工程套用相结合，诞生了符合国内设计习惯的工厂全专业三维布置设计系统，广泛套用于电力、化工、石油化工、石油、油田、冶金、燃气热力、医药、核工业、纺织、轻工、油脂工程、建筑等行业。
基本介绍
- 中文名：AutoPDMS9.0优易三维工厂设计管理系统
- 公司：长沙优易软体开发有限公司
- 设计理念：与AVEVA PDMS一样
- 类属：三维工厂设计管理系统
套用範围
该版本集成了三维结构设计，设备布置，配管设计，平面图，轴测图，碰撞检查，应力分析接口，材料报表，模型转换(导出PDMS模型到AutoPDMS)，元件库，等级库，许可权管理，多专业协同设计。

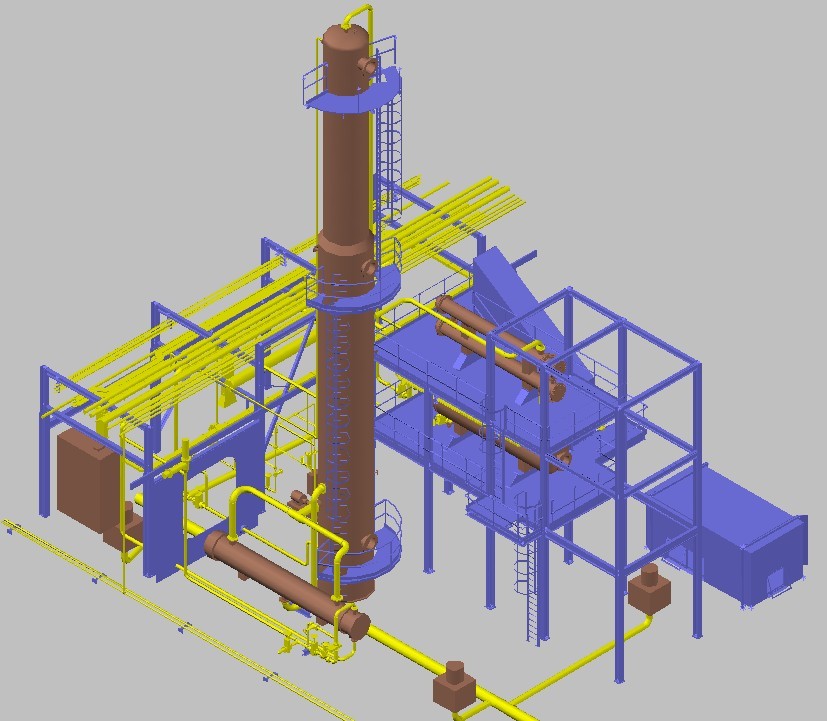

建模(用AutoPDMS9.0建模模组设计的三维工程)

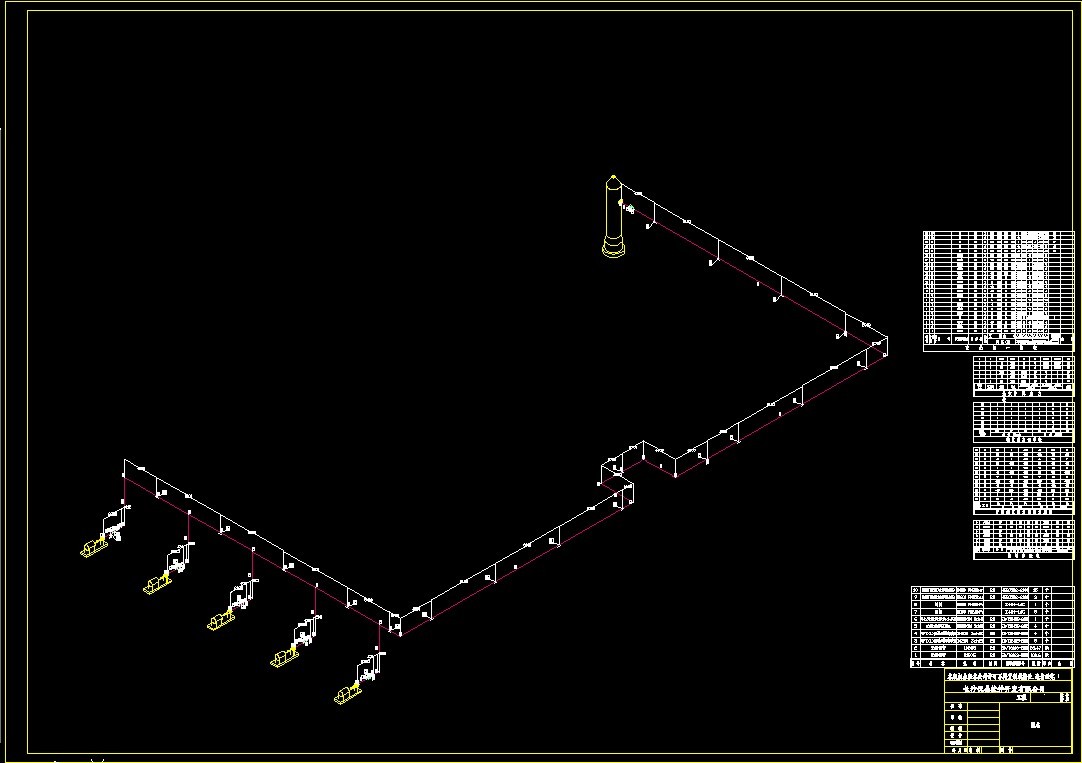

平面图(用AutoPDMS9.0齣图模组自动生成的平面图)
管嘴方点阵图(用AutoPDMS9.0齣图模组自动生成的管嘴方点阵图)
管道材料汇总表(用AutoPDMS9.0齣图模组材料报表自动生成的管道材料汇总表)

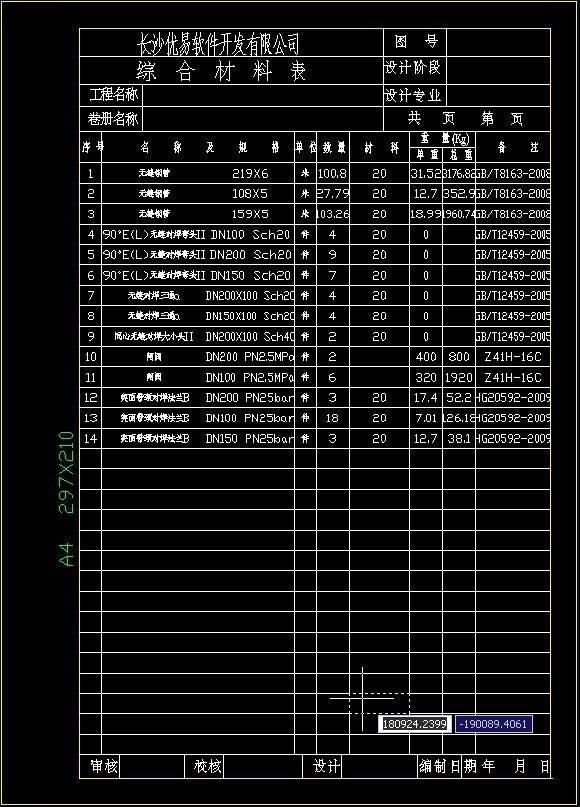

管段材料汇总表(用AutoPDMS9.0齣图模组材料报表自动生成的管段材料汇总表)
(用AutoPDMS9.0到应力分析接口之后自动生成应力分析表格,轴测图)
轴测图及应力分析表格
轴测图及应力分析表格项目管理模组
SYSTEM能设定项目中不同的用户组、用户、资料库组及资料库；
能共享不同项目之间设计数据、等级与元件数据、元件参考的材料属性数据；
能把每个用户的不同设计内容加入在同一个工程中，从而使所有用户的设计组成一个整体项目。
结构模组
树形结构层次管理，只需输入参数快速建立结构部件的三维空间模型，包括轴网，钢架，柱子，梁，板，平台，楼梯，围栏，墙，门，窗，开孔，提供国内外齐全的梁、柱、门窗、土建，楼梯库，特殊的部件可以自定义，及能简便修改功能
设备模组
软体里提供了SH设备模板库/DL标準设备模板库/UE自建设备模板库，齐全的三维空间标準模板，如容器、锅炉、塔、换热器、泵、轻工设备、化工设备、石化设备、油田设备、燃气设备、食品、港口设备等，只需直接套用或修改尺寸即可；
用户利用搭建基本实体（如管嘴、长方体、圆柱体、圆锥体、球冠体、稜台体、斜切面圆柱体、圆环体、方环体、拉伸体、旋转体等），快速自定义特殊的三维空间设备
管道模组
AutoPDMS9.0 SP1拥有强大的建模功能，快捷灵活的模型设计。
基本功能：
- 对任意节点能複製、贴上、删除、剪下、修改功能；
- 能阵列、镜像、旋转複製功能，方便用户设计大量相同或相近的管系；
- 用户定位的对象只需选择不同的参考点、参考面定位，实现快速定位；
- 人性化的撤销/恢复功能；
配管功能：
- 完全由等级来驱动管道设计，能让设计严格的符合工程规範；
- 自动筛选出符合条件的管件和管道，若检查不匹配，会自动提示不匹配原因；
- 只需选择不同连线方式，管子能自动生成至配管点，方便用户迅速布管
- 实现了管件自动对齐功能,方便快速布置斜管
- 实现了管系自动放坡和手动放坡功能；
- 能对用户设计的内容进行数据检查，及时提示设计中不匹配的地方，使数据一致性正确；
- 依据碰撞检查规则，对模型空间中的各种对象软碰撞、硬碰撞检查，在图形中标识出碰撞的部分，并输出碰撞检查报表
- 支持多用户、多专业的协同设计。支持多名设计成员同时对一个项目开展实时的协同设计，从而解决由于设计内容不能即时共享、缺乏沟通交流而造成的问题
- 创建管件时不通过等级库可以临时修改管件或管子的外径,壁厚,材料,重量，为应力分析接口做準备
出图模组
轴测图：
能设定图纸布局，包括对图框，出图比例，元素所属模组，及根据管道的物料代号设定AutoCAD的图层。依据出图规则和三维模型，自动生成平面图，可自动标注尺寸(可3级标注)，支吊架编号，材料编号，管线号，标高
批量生成轴测图的功能
平面图：
能设定图纸布局，包括对图框，出图比例，元素所属模组，及根据管道的物料代号设定AutoCAD的图层。依据出图规则和三维模型，自动生成平面图，可自动标注尺寸(可3级标注)，支吊架编号，材料编号，管线号，标高等，及加入各种常用图例符号；
能将不同投影图放在一个图纸中，每个投影图都可以添加任意多个给定方向的剖切面
能生成管道双线图、单线图，及支持单双线混合表示的图纸
能实现分层分区域出图
材料报表
能自动生成材料汇总表，管段汇总表、管嘴位置表，且支持dwg、Excel两种表格
管道应力分析完成后，能自动生成管道应力分析表(管道参数表、端点推力/力矩表，端点附加位移表、冷紧口下料值表、最大应力表、支吊架一览表)
能进行材料表模板定製，能定义材料表的图形、表格栏目、材料统计排序规则、填写规则等
应力分析接口
能够将管道数据生成导出CAESARII4.5/5.1/5.2，AutoPSA1.1/8.0，GLIF软体能识别的输入档案，避免了用户重複输入管道应力分析数据
能快速插入逻辑支吊架
设定端点附加位移，附加力/力矩，冷紧口位移值
显示/隐藏/查找全图节点编号
元件等级库
提供完善的国内外元件等级库，包含GB/HG/SH/GD2000/ GD87/ANSI/DIN/BS元件等级库，及中石化的SEI等级库。元件库中规範了对管件的描述，及规格字元，符合国内材料汇总表的要求
提供了中国机械工业部出版的全套阀门产品样本的阀门资料库
提供标準中石化SEI等级库，及HG/SH/GD2000/GD87等级库
提供快速生成等级库的程式；
提供西北电力设计院支吊架零部件，华东电力设计院支吊架零部件元件库，及HVAC库、电缆桥架元件库
