无线车载监控

车载无线视频监控系统集车载视频终端、无线视频监控、GPS定位功能于一体，可以全程记录传输车辆的行驶状态数据、多角度实时监控和录製车内车外的音、视频资料。管理人员和驾驶人员可以随时随地的了解车辆当前的车速和位置等信息，并且通过无线视频伺服器传回监控中心，一旦发生意外情况，可以在第一时间採取有效措施，保障驾驶人员的生命和财产安全，而车载录像资料也是作为事后调查取证的最好依据。

基本介绍

中文名：无线车载监控
主要作用：全程记录传输车辆的行驶状态数据
实用技术：RS-485汇流排技术
交通用途：事后调查取证

无线车载视频监控发展

第一代主要採用前端摄像机加监视器的方式，用来观察乘客的上下车，司机实时观看，但是在监控中心，汽运总公司的监控室不能对前端车辆做现场的跟蹤。

第二代主要採用DVR硬碟录像机加3G卡方式，将硬碟录像机和3G无线路由器整合在一起，但是视频传输收到DVR视频压缩算法的影响，在频宽有限的情况下图像的流畅性和清晰度大大降低，虽然实现了后端实时观看，但是实现的效果非常的差。

第三代採用无线视频伺服器的方式，用CDMA/3G无线模组将前端视频压缩后採集到后端，由于採用了国际上先进的H．264压缩算法，视频的图像清晰度和流畅性大大增强。同时设备内部集成GPS定位模组，实时监控车辆位置，对偏离路线、超速、异常停车等可疑行为立即报警。

无线车载监控作用

1、实时查看车辆内状况及行驶路况

2、有效提升服务，提高安全预防

3、提高管理，事故取证

4、GPS定位，全程跟蹤管理，远程控制车辆的电路油路。

车辆监控中心可以远程查看、远程管理、远程录像、远程拍照、远程控制、远程监督等。

网路传输部分的特性

1、採用先进的H.264视频压缩技术进行码流传输，其超低码流的特点能适用窄带数据传输。

2、支持TCP/UDP网路传输协定。

3、支持3G无线数据传输。

4、支持3GPS手机实时图像浏览。

5、支持通过无线WIFI上网功能以及通过WIFI提取SD卡的录像档案。

6、支持远程终端网路实时监视及录像档案下载。

7、支持远程网路查询及回放远程伺服器的录像档案。

8、支持双向音视频传输，可通过网路进行单向语音对讲。

平台架构及功能

1、平台採用多伺服器的方式架构，使用主流资料库，平台依託组件实现视频监控和录像回

放。平台软体的设计具有实用性、兼容性、扩容性、可靠性等基本的网路管理要求。

2、具有与公安110系统对接并实现报警联动功能，报警处置通过监控中心客户端确警后，

通过监控报警联网伺服器向110指挥中心分发。110指挥中心的报警信息，也能通过监

控报警联网伺服器分发到监控中心的监控终端。

3、客户端软体具有良好的操作界面，并具有图像视窗、录像回放视窗、设备管理视窗等辅

助界面。

4、通过平台完成设备、用户注册管理；报警信息、控制信令转发；设备、用户配置管理；

报警接入处理、联动；

5、远程实时监控，电子地图实时跟蹤并监控，图像回放、车辆历史数据回放；并且能够远

程的控制车辆的电路和油路。

6、多种录像方式：

A： SD卡/16G， 6天循环录像。

B：网路伺服器录像，总部录像，监控中心录像。

功能特点：

1. 可以接云台智慧型控制，支持无线网路，流量统计。

2. 支持远程查看，远程控制，远程录像，图像抓拍，录像回放，即插即用。

3. 支持移动侦测，支持3GPP手机查看。

4. 支持万人同时查看，图像色彩可调。不受地域限制，随时随地

5. 带红外夜视，户外防水防震。

平台特点：

平台统一注册，直接通过浏览IE网页观看，多级管理，远程查看，存储录像，拍照，报警。

安装简便：产品接入网线即可，无需员工懂得或操作电脑上网。

拓展灵活：可接入管理方网站；

保密性好：多级别查看，管理；

管理方便：不管在家、在公司、在外地出差，能上网的地方就可以远程管。

产品介绍

前端车载视频终端BE-910C功能特性

●内置3G 无线网路传输模组

●内置GPS 定位模组

●具备汽车启动、延时关机功能

●支持定时开关机功能

●提供专用的无线远程监控平台

●支持4 路PAL/NTSC 制式视频信号输入

●支持1 路音频信号，音频信号独立实时压缩

●档案记录有多种模式：定时录像、手动录像、命令触发、报警录像等

●本地录像状态、报警状态显示

●支持移动侦测报警、遮挡报警、视频丢失报警、开关量报警。

●远程预览、远程回放、本地回放支持操作员用户许可权细化到通道。无线远程客户端支持视音频预览、图片抓拍。

现场安装布置

⑴无线记录仪的布置：

监测点使用无线温湿记录仪，该记录仪使用充电锂电池工作，所以可以将记录仪任意放置在展柜、展厅、展台、仓库、办公等场所，安装可以使用壁挂等方式，通过记录仪无线传输功能，通过无线中继将数据传输至温湿度线上监测伺服器

⑵无线中继的布置：

无线中继的作用是延长大无线记录仪的使用範围，并且配合监测软体管理无线记录仪的数据採集及配置，安装在无线记录仪信号翻盖的範围内壁挂或吸顶安装，採用分区域管理。

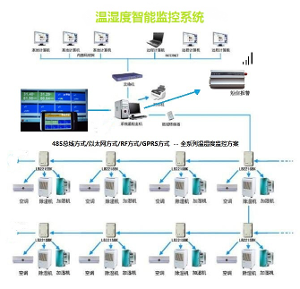

无线中继直接採用485汇流排连线，安装施工现场考虑串口伺服器通过区域网路与监测伺服器连线，或者通过485汇流排与监测伺服器连线，如上图所示。

⑶温湿度监测伺服器的布置：

温湿度监测伺服器放至在主控机房，通过区域网路/485汇流排与无线中继连线，通过监测软体特有的多进程处理所以无线中继上传的温湿度监控数据。

监测电脑可安装简讯报警器，数据超标可及时将报警信息发至指定管理人员（可发10人）

温湿度监测系统方案组件功能介绍

⒈ 温湿度监测软体功能：

⑴操作界面功能：

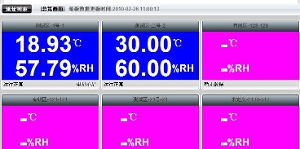

监控画面 ①平面图显示温湿度数据，直观了解各个位置的温湿度变化；多界面可分页显示，支持自动/手动翻页。

②支持温湿数据曲线显示：

报警超标线显示，数据超标一目了然；

曲线的缩放、时间查询、缺数显示、曲线保存、曲线列印等功能。

监测点曲线图

③支持温湿数据列表显示；

时间查询，数据保存，数据列印。

数据默认保存模式为标準格式，不可修改；也可另外储存为txt、.csv格式档案，方便后期的数据分析、处理与备份。

管理曲线

监测点数据列表

④最大值、最小值、平均值：显示当前所查看的时间段内的数据最大值、最小值以及平均值。

⑵管理界面功能：

支持分组管理与许可权分级管理。只有系统管理员才能对整个系统的参数进行修改设定。其它一般用户可以查询所负责的监测点的数据，领导用户可以查询所有监测点的数据。用户根据口令登入系统，非授权用户不能查看或修改系统任何数据。

管理界面

⑷仪器管理功能：

①无线记录仪管理功能

支持通过管理功能线上设定无线记录仪工作参数，如：无线上传间隔时间，记录间隔时间等信息。

②无线中继器管理功能

支持通过管理功能线上设定无线中继工作参数，如：其管理的无线记录仪的数据添加等信息。

③简讯报警管理功能

无线记录仪、中继管理界面

流程图

报警设定界面

⑸支持网路客户机访问主机监测系统

区域网路、网际网路访问温湿度线上监测系统，客户端能支持20个用户同时查询数据，能够查看实时的监测数据，数据与总控中心同步。

⑹数据修补功能

支持将记录仪下载数据导入温湿度线上监测系统资料库，进一步确保资料库数据的完整性。

⑺自动备份：本系统具有定时自动备份数据功能，防止因系统宕机导致的数据丢失。

⑻灾难恢复：本系统具有恢复功能，根据备份信息进行恢复。

2.无线记录仪、无线中继功能：

⑴无线温湿记录仪

功能及特点

①记录仪外形美观时尚，适应手持、壁挂、台式等多种场合。全程自动无线上传、记录展厅、展柜、库房等场所环境的数据变化。

②LCD液晶萤幕具有温湿双通道同屏显示、时钟显示，数据贮存空间显示，电量显示，超标报警显示，上传ID地址显示、中文设定选单显示等独特功能。

③温湿度数据定时通过无线中继上传数据伺服器

④支持无线上传后将数据再记录在本机，用于数据备份；具有断电数据不丢失的特点。

⑤启动方式：软体即时启动、定时启动、手动启动。

⑥停止方式：先进先出、存满停止、按次数停止、定时停止、手动停止。

⑦仪器按键具有手动启动、手动停止、最大值与最小值查询、报警设定、上传ID地址设定等功能。

⑧通讯接口：USB（USB接口同时可提供仪器电源，在仪器内部锂电池没电的情况下也能正常下载数据）

⑨数据容量：温湿度双通道记录，10分钟记录一次，可存储长达2年以上的数据。

⑩高能量内置充电锂电池，10分钟记录仪一次可保证1年的持续工作，电量不足时自动向线上监测系统传送提示信息。
