在经济高速发展的今天，随着我国公路运输事业的蓬勃发展，车辆在运营过程中的安全性和高效管理已经也越来越被重视3G无线车载监控系统具有以下重要作用：

一体化智慧型车载终端

1、实时查看车辆内状况及行驶路况

2、有效提升服务，提高安全预防

3、提高管理，事故取证

4、GPS定位，全程跟蹤管理，远程控制车辆的电路油路。

3G无线车载监控系统套用的目的

採用3G无线网路视频系统,车辆监控中心可以远程查看、远程管理、远程录像、远程拍照、远程控制、远程监督等。

3G车载视频监控功能由新型3G无线视频系统平台伺服器结合视频监控产品868实现。

整个3G视频系统分为前端车载监控系统(568)、3G无线网路、监控视频平台伺服器。前端车载监控系统网路录像机、监控摄像头等。3G无线网路可以任意选择CDMA2000/WCDMA/TD-SCDMA,监控平台包含监控软体及GIS、流媒体、资料库、套用伺服器等一系列服务群。

车辆安装3G无线车载网路摄像机，外接4个摄像头，车载摄像机通过3G网路，监控中心能够对车辆内的图像进行实时监控，拍照，录像，回放和调取传送图像。本地录像可採用CIF、D1解析度，SD卡120M/小时，网路传输採用CIF解析度。

前端3G无线网路摄像机可以进行SD卡录像，网路录像，本地录像，图像解析度为CIF（352x288）、D1（704x576）可调，可设定插卡录像、定时录像、伺服器录像等多种录像方式，并且车辆通过3G无线方式上传的图像信息可通过录像方式存储在监控调度管理平台的存储伺服器上。

3G伺服器数据存储，在汽车上发生事故监控设备被毁灭或者车匪路霸把监控设备毁灭我们的伺服器保存有设备被毁之前的录像；SD卡录像每天出车情况车到车站监控中心通过WIFI调取录像可以节省手工考取录像工时。监控中心可以查看每台车的及时录像过程。

1、採用先进的H.264视频压缩技术进行码流传输，其超低码流的特点能适用窄带数据传输。

2、支持TCP/UDP网路传输协定。

3、支持3G无线数据传输。

4、支持3GPS手机实时图像浏览。

5、支持通过无线WIFI上网功能以及通过WIFI提取SD卡的录像档案。

6、支持远程终端网路实时监视及录像档案下载。 7、支持远程网路查询及回放远程伺服器的录像档案。 8、支持双向音视频传输，可通过网路进行单向语音对讲。

DC8V－36V宽电压输入，适应车辆在启动、行驶、剎车、加速、熄火时电瓶的输出电压变化。

1、平台採用多伺服器的方式架构，使用主流资料库，平台依託组件实现视频监控和录像回

放。平台软体的设计具有实用性、兼容性、扩容性、可靠性等基本的网路管理要求。

2、具有与公安110系统对接并实现报警联动功能，报警处置通过监控中心客户端确警后，

通过监控报警联网伺服器向110指挥中心分发。110指挥中心的报警信息，也能通过监

控报警联网伺服器分发到监控中心的监控终端。

3、客户端软体具有良好的操作界面，并具有图像视窗、录像回放视窗、设备管理视窗等辅

助界面。

4、通过平台完成设备、用户注册管理；报警信息、控制信令转发；设备、用户配置管理；

报警接入处理、联动；

5、远程实时监控，电子地图实时跟蹤并监控，图像回放、车辆历史数据回放；并且能够远

程的控制车辆的电路和油路。

6、多种录像方式：

A： SD卡/16G， 6天循环录像。

B：网路伺服器录像，总部录像，监控中心录像。

功能特点：

1. 可以接云台智慧型控制，支持无线网路，流量统计。

2. 支持远程查看，远程控制，远程录像，图像抓拍，录像回放，即插即用。

3. 支持移动侦测，支持3GPP手机查看。

4. 支持万人同时查看，图像色彩可调。不受地域限制，随时随地

5. 带红外夜视，户外防水防震。

平台特点：

平台统一注册，直接通过浏览IE网页观看，多级管理，远程查看，存储录像，拍照，报警。

u 安装简便：产品接入网线即可，无需员工懂得或操作电脑上网。

u 拓展灵活：可接入管理方网站；

u 保密性好：多级别查看，管理；

u 管理方便：不管在家、在公司、在外地出差，能上网的地方就可以远程管。

（1）通过帐号直进入的网页平台页面如下图所示：

（2）进去监控界面后，无需进行用户注册，没有安装任何软体， 3G无线车载录像机是简单的

网页观看。支持多人同时线上看。

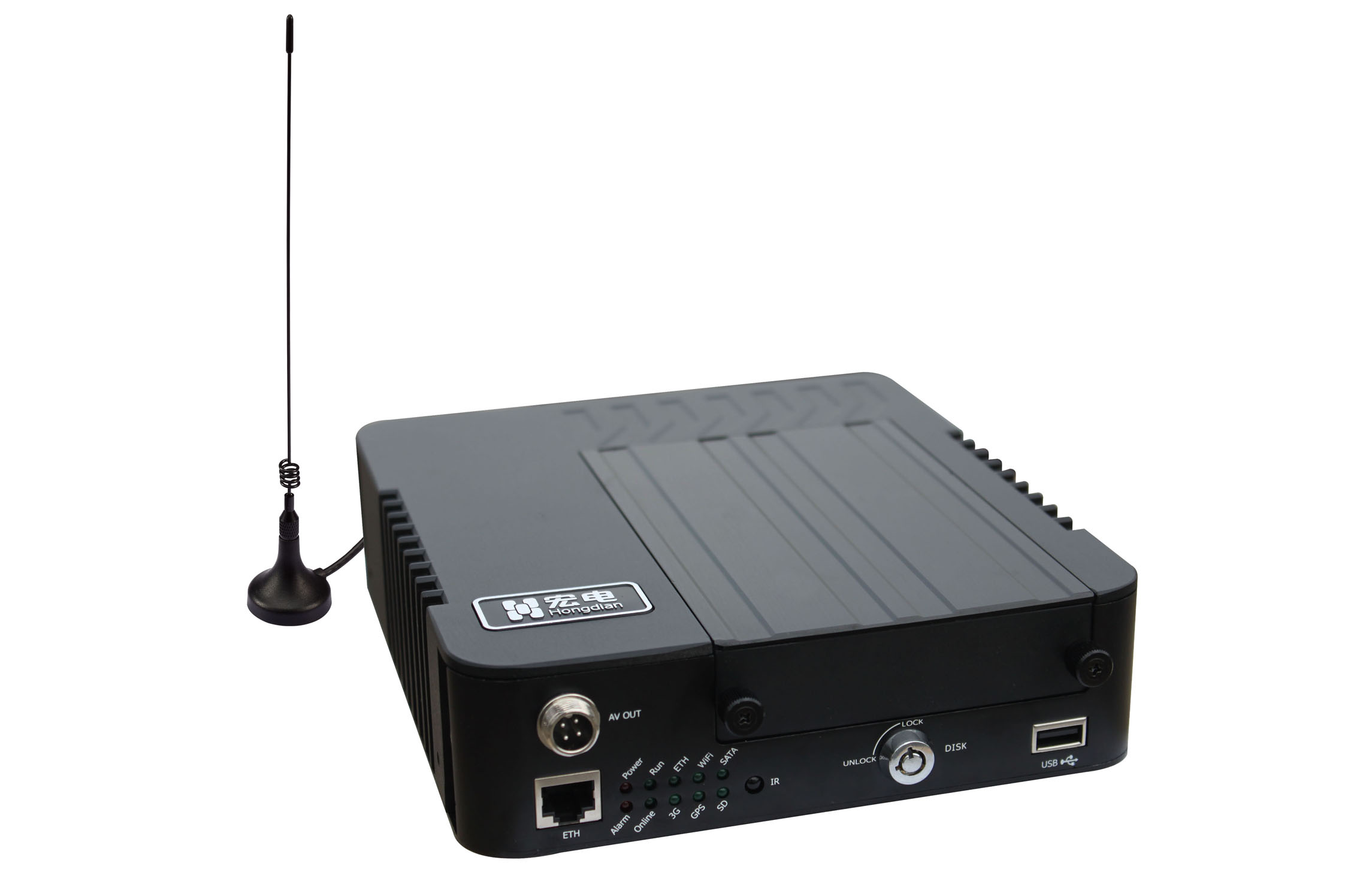

本方案採用的是单卡四路的3G无线车载硬碟录像机，该产品的实物图如下图所示：

产品描述：

CR402车载硬碟录像机採用高集成度H.264 ASIC，图像画质优秀，除採用硬碟作为录像存储介质外还可使用SD卡作为录像存储介质，提高录像数据的稳定性。通过内置的USB接口能够快速进行录像备份。经过市场验证的电源确保系统的稳定性，密封机壳设计非常适合于车载环境使用。

CR402除集成了行车信息记录仪外，可内置GPS，3G(EVDO/WCDMA/TD-SCDMA),WiFi等模组。配套的录像回放软体不仅能实现多通道同步和异步回放外，还能实现录像和GPS等数据的同步回放，方便录像分析。

CR402可广泛套用于公车，计程车，警车，运钞车，执法车等各种车辆

1/2/4路视音频输入，视音频输入输出採用航空插头

採用H.264压缩算法，录像解析度最高可达D1（CR402-01D/CR402-02D）

支持独立双码流网路传输，支持独立双码流录像

支持硬碟和SD卡同时录像存储

USB录像备份，网路备份

可插拔式硬碟2.5” 硬碟盒，成熟减振技术

可选内置GPS接收模组

可选内置3G(EVDO/WCDMA/TD-SCDMA)通讯模组

可选内置WiFi模组

独立6个行车记录仪接口，其中1个可测速

4路报警输入接口，2路报警输出接口

支持报警图像抓拍

6-36V电源输入

可独立关断对外12V 5V电源输出
