测试卡在中国主要分为8种：PM5544、电子大圆、EBU、SMPTE、GB2097、PM5449、单像管、PM5644。此外，仍有其他型号的测试卡正在使用中。

1、黑白矩形护框线：用来调整行、场扫描的幅度及图象的中心位置。测试图的宽高比和彩色电视机的萤幕一样，也是4：3，故可用于检查电视机的宽高比，垂直框线用来检查同步分离和钳位。

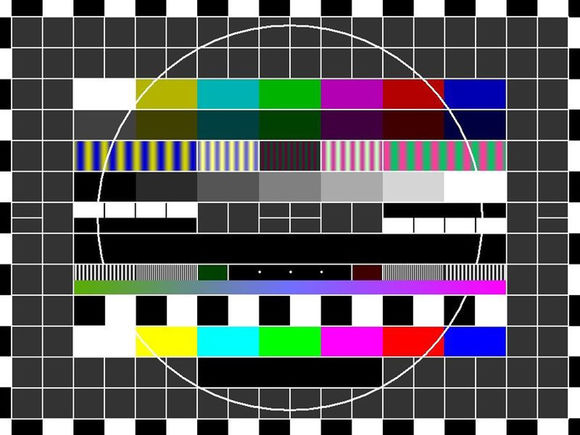

PM5544测试卡

2、灰底白格背景在护框线内，除大圆图形和圆外四周矩形彩条信号外，均由灰底色上的白线正方格图案组成。它的水平方向为17格，垂直方向为13格，灰色背景亮到白色的30%，用它可检查几何失真、非线性失真、动会聚以及色纯度等特性。

3、圆内信号，彩色电视测试图的中央大圆内有9种测试和标誌信号，从上到下依次排列有：

A、电视台台标，表示播送的电视台的名称。

B、黑白方波，用于检查电视机亮度通道的瞬态回响。

C、彩色信号，在黑白方波的下方有6条颜色条，它们依次排列顺序是黄、青、绿、紫、红、蓝。使电视观众对彩色有总的印象，并藉此调整色调和色饱和度，也可检查电视机的自动消色电路是否正常。

D、白色中心十字线，黑色背景上的白色中心十字线，水平白线线宽1行/场，共二行；垂直白线正中1根，两边对称各分布4根，共6根。用于确定整个图象的中心位置、检查隔行扫描和静会聚。标準时间标誌，在清晰度线上黑色矩形块中播有北京标準时间，供观众对时用。

E、清晰度线，140、220、300、380、500线共5级。位于大圆内标準时间的下方，利用它来观察和调整电视机的清晰度、色饱和度部分的频宽。

F、灰度等级，在清晰度线下方，有一条逐渐由黑到白的水平带子，是测量灰度等级用的测试带。这个测试带按电信号幅度分为6级，可检查调整线性和白色平衡。

G、也是电视台台标显示区域，颜色各不相同。

H、圆周围的彩色信号，测试图外，左边，右边上分别有15个方块，各具有一定的亮度和色饱和度值。用于检查彩色解码器的工作性能。

PM5544又可细分为9款（注：加粗字型的电视台测试卡有背景音乐，带*的电视台测试卡为录象带，括弧内“放音乐时*”意为放音乐时的测试卡是录象带）

PM5544模式图（由维基用户Zacabeb贡献）

1、DS款，时间码字型为DS-Digital，H区域为灰色，一般情况下有背景音乐。

使用电视台：广东广播电视台（无中英文台名，广东卫视、体育频道、珠江频道除外）、深圳市南山区蛇口电视台、枣庄电视台（无时间码）。曾用电视台：安康电视台（无时间码和中英文台名）、平湖电视台（无时间码和中英文台名）、梧州电视台（仅在周二下午检修时使用、背景音乐为循环的钢琴曲）。

2、六阶款，F区域为六级，并带有背景音乐，时间码字型为黑体。

使用电视台：通化电视台（无中英文台名和日期时间显示）、福建电视台（旅游频道，经济频道，电视剧频道，无中英文台名及日期和时间显示）、越南广治电视台、BBC（英国广播公司）。曾用电视

台：北京电视台（无日期和时间显示）、上海电视台（所有频道均无中英文台名及时间日期显示）、嘉定电视台、江苏电视台、如东电视台、浙江电视台、象山电视台（无日期和时间码显示，A区域显示625/50，H区域显示中文台名）、南方电视台（H区域为蓝色）、韶关电视台。

3、机械款，字型为机械字型，一般只有英文台名，并且该测试卡一般都是录象带。

使用电视台：河南电视台（H区域显示中文台名，公共频道除外）、湖北电视台（卫星频道、影视频道、教育频道、生活频道、美嘉购物频道）、埃及电视台、义大利电视台。曾用电视台：新疆电视台、内蒙古电视台（仅在放音乐时使用，H区域曾经显示时间码）、陕西电视台、四川电视台（卫星频道，H区域显示日期时间）、山东电视台、山东教育电视台（A区域显示“CETV-SD”）、河北电视台（H区域显示日期码，B区域显示中文台名）、海南电视台（A区域显示HN-TV，H区域显示中文台名）、江西电视台（A区域显示JIANGXI，H区域显示JX SAT TV）、英国广播公司、中国中央电视台（A区域显示CCTV，H区域显示BEIJING）、TVB（A区域显示TVB，H区域显示时间码）、前济南经济电视台

4、蓝款，H区域为蓝色，时间码字型为Arial。

使用电视台：牡丹江电视台（A区域显示中文台名）、佳木斯电视台（无中英文台名，仅在周二下午检修时使用）、七台河电视台（H区域显示中文台名）、吉林省电视台（H区域字型为黄色）、吉林省教育电视台、大连电视台（H区域显示“大连广播电视台”）、金普新区广播电视台、抚顺电视台（A区域显示英文台名）、辽阳电视台（H区域显示中文台名）、铁岭广播电视台（无中英文台名）、哈密电视台（无中英文台名）、和田电视台（无中英文台名）、呼和浩特电视台（A区域显示“呼和浩特广播电视总台”，无时间码）、阿拉善广播电视台、青海电视台（卫星频道除外）、西藏电视台（A区域显示中文台名）、拉萨电视台（A区域显示中文台名）、红河电视台（无中英文台名）、遵义电视台、黔东南电视台（无中英文台名）、山西广播电视台（公共频道、少儿频道除外）、太原电视台（无中英文台名）、山东广播电视台（H区域显示“山东广播电视台”，无时间码，仅限少儿频道、农科频道、国际频道）、济南电视台（新闻综合频道、影视频道除外）、威海电视台（A区域显示“中国”，H区域显示“威海电视台”）、淄博电视台、聊城电视台（无中英文台名）、临沂电视台（无中英文台名）、日照电视台（无中英文台名）、济宁电视台（无中英文台名）、龙口电视台、磐安电视台、河北电视台、邢台电视台（无中英文台名）、邯郸电视台（无中英文台名）、承德电视台、焦作电视台、南阳电视台（无中英文台名）、闵行电视台（放音乐时*无日期时间显示）、湖北电视台（A区域显示HUBEITV，仅限卫星频道）、仙桃电视台（无中英文台名）、十堰电视台（无中英文台名）、株洲电视台（无中英文台名）、郴州电视台（无中英文台名）、江西电视台（公共频道，无中英文台名）、福建电视台（少儿频道、新闻频道、公共频道，无中英文台名）、三明电视台（A区域显示中文台名）、泉州电视台（A区域显示中文台名）、嵊州市广播电视总台（H区域为黑色）、柯桥区广播电视总台、安吉县广播电视总台、萧山电视台（时间码为像素字型）、宁波电视台、海宁电视台、温州电视台（新闻综合频道除外）、金华电视台、广西电视台（无中英文台名和时间码，检修）、湛江电视台、佛山电视台、广东人民广播电台（电视邮轮旅游频道、电视珠江电影频道）、长影频道、央广家庭健康频道（无中英文台名和时间码）、张家口电视台（1套除外，无中英文台名）、葛摩电视台（无台名，A区域显示国名）、中山电视台、ORTC。曾用电视台：黑龙江电视台、延边电视台（A区域显示韩、中文台名，H区域显示YBTV）、银川电视台、山东教育电视台、烟台电视台、青岛电视台、石家庄广播电视台、秦皇岛电视台、安徽家家购物频道（无中英文台名）、合肥电视台（无中英文台名）、徐州电视台（无中英文台名）、张家港电视台、常州电视台（无中英文台名）、常熟电视台（无中英文台名）、江阴电视台（无中英文台名）、奉贤电视台（无中英文台名）、南昌电视台（A区域显示中文台名，B区域显示NCTV）、浙江电视台（卫星频道、教育科技频道）、揭阳电视台、百姓健康频道（A区域显示CHTV，H区域无中文台名）、镇海电视台（H区域为淡蓝色）、陕西电视台*（H区域显示SXBC，无时间码）、南通电视台（无中英文台名）。

5、小款，这款字型较为特别，介于黑体，又不像黑体。

和机械款同为国际通用版本、部分为六阶，且H区域颜色各不相同，一般为黑色。使用电视台：南京电视台（除新闻综合频道外，H区域颜色为蓝色）、河南电视台（公共频道，无日期和时间码）、电视广播有限公司（TVB）、淮南电视台（H区域颜色为淡蓝色）、海丰电视台、汶莱电视台、丹麦国家电视台、保加利亚电视台（仅显示时间码）、捷克电视台、赛普勒斯电视台、喀麦隆电视台、衣索比亚电视台（无台名和时间码）、EBU UER Genf、RFO Guyane、河内电视台、越南[中央]电视台（六阶）、越南电视台岘港分台（六阶）、加来广播电视台、太平电视台、清化电视台（六阶）、越南电视台富安分台（字型为Tahoma）、富安电视台、芹苴电视台、挪威电视台。曾用电视台：上海教育电视台（A区域显示CH-26，H区域显示SETV，无日期和时间码）、中国中央电视台（2001年8月以前）、山东电视台（2001年-2006年，仅限卫星频道，无台名和日期时间码）、上海电视台（2005年以前，无台名和日期时间码）、江西电视台（A区域显示“PM5544”，2007年9月至2008年12月）、黑龙江电视台（无时间码）、浙江电视台（1999-2004年，1至3套，H区域显示台标+台名）、江苏电视台（H区域颜色为淡蓝色，2005年10月以前）、前新疆经济电视台、辽宁电视台（2006年）、武汉电视台（2011年以前）、镇江电视台（2012年以前）。

6、白款，H区域为白色，字型颜色不同。

使用电视台：伊春电视台*（H区域字型为蓝色）、泰州电视台（H区域字型为黄色）、沂南电视台、保定广播电视台（H区域字型为蓝色）、昆明教育电视台（只有中文台名）、莆田电视台、延吉电视台（显示日期时间）、安图电视台（显示日期时间）、武安电视台（显示日期时间）、龙门电视台（显示日期时间）、禹城电视台、甘南电视台、淮北电视台。曾用电视台：大庆电视台（显示日期时间）、延边电视台卫星频道（H区域显示CYS）、吉林省电视台、通化电视台（显示日期时间）、白山电视台、前辽宁教育电视台（显示日期时间，H区域字型为黄色）、瀋阳电视台（1999年5月1日以前，显示日期时间，H区域字型为红色）、天津电视台*（放音乐时，H区域字型为黑色）、新疆电视台、呼和浩特电视台（H区域带蓝框，字型颜色为白色，无日期和时间码）、青海电视台（显示日期时间）、玉溪电视台（显示日期时间，H区域字型为白色）、山西电视台（显示日期时间）、山东教育电视台、临沂电视台（显示日期时间，H区域字型为蓝色）东营教育电视台、、闵行电视台（显示日期时间）、广西电视台（显示日期时间）、北京有线电视台、金华电视台（显示日期时间）、宁夏电视台（曾经显示日期时间）。

7、Courier New款，时间码字型是Courier New，其余与DS款相同，并带有背景音乐。

使用电视台：铜陵市广播电视台*（A区域显示频道名称，B区域显示“钟鼎流韵 山水清音”，H区域显示台名）。曾用电视台：厦门电视台（A区域显示中文台名）、深圳电视台。

8、NTSC 525线款，F区域清晰度线为0.25、0.5、1.0、1.5、2.0MHZ。

使用电视台：台湾五大无线电视台（台视、中视、华视、民视、公视主频道及其所属频道）、客家电视台、台湾原住民族电视台、DimoTV、韩国文化放送株式会社（MBC）、韩国大田放送（TJB）、韩国放送公社（KBS）、韩国教育放送（EBS）、韩国仁川放送（iTV）。

9、机械2款，此为中国PM5544测试卡的开山鼻祖，与荷兰版本的PM5544测试卡相近，但它的时间码字型为像素字型，带有背景音乐。

使用电视台：武义电视台、建德电视台（曾经有背景音乐）、大榭电视台、顺化电视台、北侖电视台。曾用电视台：连云港电视台（无时间码及背景音乐）、苏州电视台（四、五套有时间码，一至五套的测试卡H区域都为白底黑字，H区域两边都为黑色）、湖州电视台（无时间码及背景音乐）、象山电视台、萧山电视台、嵊州市广播电视总台（一套，音乐为《东方班得瑞》CD1）、平湖电视台（无时间码及背景音乐）、海宁电视台、龙巖电视台（无时间码）、杭州电视台（仅在周三使用，曾经有背景音乐）。

浦东电视台测试卡

其他版本，如：潮州电视台为Courier款和蓝款、六阶款合二为一、浦东电视台为GB2097和蓝款合二为一、通化电视台为六阶款和机械2款、白款合二为一、余姚电视台为蓝款、小款合二为一等等，鹹宁电视台为GB2097和小款合二为一，这些测试卡均有背景音乐。

1.圆外信号：1.彩色信号，依次由16种不同的颜色条组成；灰度等级，这个测试带按电信号幅度分为4级，可检查调整线性和白色平衡。

2.清晰度线，左边有MHZ3.58/4.28和TVL100-300;右边有MHZ4.43和5.13；中下部中间色块(蓝、黄、绿、品)的频率分别为1.0MHz、0.5MHz、1.5MHz，用于角度清晰和亮/色延时的测量。

3.紫阶等级和红场，是用来调整色调和色饱和度，也可检查电视机的自动消色电路是否正常。

电子大圆（普通版）CCTV测试卡

4.右中部有三个图形，包括黑底上白线，白底上黑线和深灰底20%上白线。这三个图形用于振铃和反射的测量。

5.圆内信号：（1）电子大圆，中部的同心圆频率高达5.5MHz，可观察到429线，也可检查行场时基误差及梳状滤波器和扫描变换特性。（2）.左中部的三个图形，分别为：a.93.75%白线，背景为100%的白底；b.35%的灰底；c.75%的深灰底。这三个图形均用于调整亮度和对比度。当线段最短时，说明亮度和对比度调整合适。

6.右中部图形可连续观察频响(1.5～5.5MHz)。

7.上面是电视台台标以及清晰度线由TVL300和400组成，剩下的是MHZ3.58和MHZ4.43。

8.下面是电视台台标显示区域。使用电视台：江西电视台（都市频道、少儿频道、风尚购物频道）。

曾用电视台：中国中央电视台。运动款

北京电视台测试卡

基本数据与第二种相同，只是电子大圆是运动的和左中部的三个图形变成了满屏，并且该测试卡有背景音乐。

使用电视台：北京电视台（放音乐时*）、中国中央电视台（数字频道）。

使用境外电视台：尼泊尔国家广播电视总台

基本数据与第二种相同，只是圆内信号多了6阶彩条与色彩同心圆、黑底横斜白线、黑底加号白线和字型全部变成了黑体，一般情况下该测试卡无声音。

使用电视台：江苏电视台（无字版）、中国中央电视台（数字频道）、郑州电视台（为Snell & Wilcox原始版本，字型与江西电视台相似，左中部的三个图形、黑底横斜和加号百线不是满屏）、中国气象频道、新昌电视台（其他版本）。

曾用电视台：山东电视台、湖南电视台、福建电视台、中国中央电视台（3套、6套、10套、12套、14套、15套）、CCTV中视购物频道、海南电视台、贵州电视台（背景音为消音音效）、广州电视台（放音乐时*）。

1、圆，用于检查几何失真和非线性失真。

2、圆内信号，彩色电视测试图的中央大圆内共有9种测试和标誌信号，从上到下依次排列有：

A、电视台台标，表示播送的电视台的名称。

B、表示中国人的标準肤色，可供调整电视机的色调、色饱和度和亮度时参考。

C、黑白方波，用于检查电视机亮度通道的瞬态回响。

D、彩色信号在灰度带的下方有6条颜色条，它们依次排列的顺序是黄、青、绿、紫、红、蓝。它使电视观众对彩色有总的印象。

E、清晰度线，140、220、300、380、500线共5级。位于大圆内台标及肤色标誌的下方，利用它来观察和调整电视机的清晰度、色饱和度部分的频宽、4.43MHz副载波与行频的锁定关係。

F、灰度等级，在清晰度线的下方，有一条逐渐由黑到白的水平带子，它是测量灰度等级用的测试带。这个测试带按电信号幅度分为6级，可检查调整线性和白色平衡。

G、白色矩形块用于检查由于天线或电缆匹配不良等原因造成的高频反射

H、圆周围的彩色信号，测试图外框线内四个角上分别有一方块，各自具有一定的亮度和色饱和度值。用于检查彩色解码器的工作性能。

电子大圆又可细分为3款，一般情况下测试卡状态没声音：

1、黑体款：字型为黑体。

使用电视台：吉林市电视台、新疆电视台（有2首背景音乐，放音乐时*）、塔城电视台、巴音郭楞电视台、西宁电视台、贵阳电视台（运动版本、无中英文台名）、濮阳电视台、肇庆电视台、南宁电视台（只在每月1日显示，其他天为PM5544或者是黑屏）、丹阳电视台、金华电视台、黄石电视台、芜湖电视台、衢州电视台、兖州电视台、宿州电视台、镇江电视台（无中英文台名）、东营广播电视台（字型为方正综艺）、泰安电视台、玉环电视台、松原电视台、新余电视台、平顶山电视台。

曾用电视台：西安电视台（有时有背景音乐）、象山电视台、百姓健康频道（无中文台名）、内蒙古电视台（检修，背景音为消音音效，无中英文台名）、武汉教育电视台、锦州电视台。

2、方正粗倩款：字型为方正粗倩，但有的部分字型为方正大标宋。

使用电视台：内蒙古电视台（检修，字型为方正大标宋，背景音为消音音效，无中英文台名）、中央新影集团（原北京科影）、烟台电视台、湖州电视台、安庆电视台、马鞍山电视台、惠州电视台（放音乐时*）、晋城电视台、自贡电视台、吕梁电视台、唐山电视台（运动版本）、乌鲁木齐电视台（2011年9月21日乌鲁木齐广电技术中心启用后使用）、玉林电视台、汕尾电视台、江门电视台（运动版本）、云浮电视台、长兴电视台、克拉玛依电视台（运动版本）、鄂州电视台（运动版本）、漯河电视台（检修）、梅州电视台（字型为方正大标宋，无中文台名）、广东广播电视台（字型为方正大标宋，运动版本，背景音为消音音效。仅限经济科教频道、南方卫视、综艺频道、影视频道和少儿频道）、海口电视台、安阳电视台（运动版本，无英文台名）、赤峰电视台、乌海电视台、锡林郭勒电视台、龙巖电视台、营口广播电视台、盘锦广播电视台、辽源电视台、浙江电视台（国际频道，字型为方正大标宋）、河北广电网路集团（无中英文台名）、北京市门头沟区电视台、昆明广播电视台（运动版本）、靖江电视台、滨州广播电视台（运动版本）、九江电视台（运动版本）、石河子电视台（运动版本）、渭南电视台（运动版本）、厦门电视台（字型为方正大标宋）、新泰电视台、鹤山电视台（运动版本）、亳州电视台、太仓电视台（仅在周二下午检修时使用）、揭阳电视台、西安电视台、宝鸡电视台、江西电视台（卫星频道、经济生活频道、旅游影视频道，运动版本，只有英文台名，字型为方正大标宋，背景音为消音音效）、陕西电视台（16:9版本，字型为方正大标宋，电子大圆大版本）、福建东南电视台（16:9版本，字型为方正大标宋，运动版本，只显示“0”字）、深圳电视台（运动版本）、青海广播电视台（卫星频道，16:9版本，字型为方正大标宋，电子大圆大版本）、杭州电视台（16:9版本，字型为方正大标宋，电子大圆大版本）。

曾用电视台：象山电视台、南阳电视台、白城电视台、金华电视台、武汉电视台（新闻综合频道、科技生活频道）、山西广播电视台（公共频道、少儿频道）。

3、宋体款：字型为宋体。使用电视台：中国中央电视台（16:9版本）、延边电视台（其他版本）、朝阳电视台（16:9版本，显示“朝阳电视”）。

是由8种色阶组成的测试卡，一般背景音会使用消音音效。

使用电视台：长春电视台、集安电视台、辽宁电视台、丹东电视台、滨海电视台、宁河电视台、新疆兵团电视台、吉木萨尔电视台、通辽电视台、乌兰察布电视台（无声音，周二检修）、鄂尔多斯电视台、包头电视台*、甘肃电视台、兰州电视台、敦煌电视台、四川电视台（卫星频道）、武侯区电视台、绵阳电视台、乐山电视台、奉节电视台、菏泽电视台、淮南电视台（无声音，周二检修）、盐城电视台、扬州电视台、上海电视台（检修，包含数字频道）、上海教育电视台（检修）、普陀电视台（无声音）、浦东电视台（检修）、襄阳电视台、湖南电视台、长沙电视台、湘潭电视台、南昌电视台、赣州电视台、浙江电视台（国际频道除外）、绍兴市电视台*（检修时无声音）、嵊州电视台（2,3套）、新昌电视台、奉化电视台、安吉县广播电视总台（图文信息频道）、广西电视台（仅在开播前20分钟出现）、柳州电视台、广东电视台（卫星频道、体育频道、珠江频道）、珠海电视台、河源电视台、台湾电视公司（检修，下方显示TTV TSG字样的黑带）、中国教育电视台。

新视觉高清、DOXTV、曾用电视台：中国中央电视台、北京电视台、黑龙江电视台、吉林省电视台（检修）、瀋阳电视台（检修，无声音）、锦州电视台、天津电视台、新疆电视台、陕西电视台（检修）、西安电视台、成都电视台、云南电视台、重庆电视台、山东电视台、山东教育电视台（检修，无声音，显示CETV-SD字样的白条）、济宁电视台、河北电视台（无声音）、安徽电视台、江苏电视台、南京电视台十八频道、武汉电视台（电视剧频道）、常德电视台、江西电视台（检修，无声音）、杭州电视台（周二检修）、湖州电视台（现阿通信息频道使用）、德清电视台、海南旅游卫视、阳江电视台。

EBU普通款测试卡

也是由8种色阶组成的测试卡，只不过其下半部分为红色，一般没有任何声音。

使用电视台：廊坊电视台（新闻频道除外）、衡水电视台、丹阳电视台（快乐3频道）、蚌埠电视台、宜昌三峡电视台、荣成电视台（无台标显示）。曾用电视台：中国中央电视台（4套、5套、11套）、兰州电视台（在衔接处显示LANZHOU TV STATION字样的黑条）、四川电视台、绵阳电视台、湖南电视台（数字频道）、江西电视台（衔接处显示JXTV）、浙江电视台（衔接处显示ZHEJIANG TV STATION）、柳州电视台、DOXTV音像世界频道（2012年7月以前）、南充电视台。

EBU红框款测试卡

是由8种色阶组成的测试卡，只不过其下方1/4部分为黑白色，一般没有任何声音。

使用电视台：无。曾用电视台：黑龙江电视台（检修）、陕西电视台（检修，有白框，白框内显示SXTVS）、西安电视台、西藏电视台、河南电视台（检修，2005年）、浙江电视台（教育科技频道）、绍兴市电视台。

是由6种色阶组成的测试卡，一般没有任何声音。

使用电视台：无。

曾用电视台：湖南电视台（卫星频道、经济频道）、浙江卫视、天津卫视、旅游卫视、上海电视台（检修）、扬州电视台（新闻频道）、绵阳电视台、兵团电视台。

是由8种色阶组成的测试卡，只不过其下半部分为倒反的8种色阶，一般没有任何声音。

使用电视台：无。

曾用电视台：中国中央电视台（5套、6套、7套、8套，1996年4月1日—1998年8月31日）。

SMPTE是一种NTSC格式的测试卡，有七种色阶和灰度等级等色块组成。

江苏卫视SMPTE

使用电视台：中国电视公司（检修期间会出现，官方提供的节目名称为Colorbar，再此期间会随机播放新老两种版本的PM5544测试卡，从底部“中国电视公司”字型和顶部台名位置、底色可以分辨出来）、靖江电视台、海南电视台、新密电视台。曾用电视台：上海电视台、广东卫视高清、江苏卫视高清、凤凰卫视中文台。

《模拟彩色电视广播测试图》（GB/T 2097-2012）《Test charts for analog colour television broadcasting》于2012年10月1日实施。替代GB2097-1997。

主要介绍

这是一种比较老旧的测试卡，是根据国家标準(GB) GB/T 2097-2012 规定设计的。其结构与PM5544类似，其不同之处在于清晰度线和色彩信号位置、黑白方波样式、时间码位置和样式、根据中国电视观众收视习惯增加了肤色检验条等。

分款

GB2097又细分为多款。其中较为常见的有两种款型

1、PM5540款（GB2097-1997）：下半部分为类似PM5540测试卡的黑白方块。

使用电视台：安徽电视台、黄山电视台（显示日期时间）。曾用电视台：辽宁电视台（显示日期时间，上面是蓝球北斗七星台标，2005年）、瀋阳电视台（显示时间码，上面是深蓝色“SYTV”双线美术字）、重庆电视台、甘肃电视台（显示日期时间）、南京电视台十八频道（6套）、山东电视台齐鲁频道（90年代，显示日期时间）、宁波电视台*（显示日期时间）、吉安电视台、河南电视台（显示日期时间）、宁夏电视台*（少儿频道）、金山电视台（无声音）、台州电视台、巴彦淖尔电视台、荣成电视台（显示日期时间）。

2、PM5544款（GB2097-1988）：下半部分为类似PM5544的形状，该测试卡一般有背景音乐。

KCTV 朝鲜中央电视台

使用电视台：扬中电视台（显示时间码）、梧州电视台*、通州电视台、宝山电视台、江西教育电视台、四平电视台、白山电视台、阜阳电视台、乌兰察布电视台、牟平电视台、乐亭电视台。曾用电视台：中国中央电视台（星期二下午检修）、瀋阳电视台（3套、4套、5套检修，无声音）、延边电视台*（右上角显示时间码）、前绍兴市有线电视台（显示时间码）、绍兴县（柯桥区）广播电视总台（显示时间码）、广东电视台、北京电视台、上海电视台（无中文台名和时间码）、上海东方电视台（无中文台名和时间码）、上海有线电视台（无中文台名和时间码）、上海教育电视台（无中文台名和时间码）、北京有线电视台、天津电视台、前 天津经济电视台、福建（东南）电视台、云南电视台（显示时间码）、贵州电视台（显示时间码）、河北电视台、辽宁电视台、浙江电视台、宁夏电视台（1994-1998年）、广西电视台（90年代检修，无时间码）、安徽电视台（曾经显示时间码）、山东电视台、四川电视台、湖北电视台、内蒙古电视台、河南电视台（1994年以前）、山西电视台、陕西电视台（1992-1996年检修）、瀋阳有线电视台、前辽宁北方电视台、梅州电视台、江苏电视台、沧州电视台、吉安电视台、福建电视台、前辽宁经济电视台、宁波电视台、辽宁有线电视台、南昌电视台、厦门电视台、海南电视台、前泰安教育电视台、南京电视台【新闻综合频道（1套）和影视频道（2套）】、怀柔电视台、怀化电视台、惠民电视台。

这种测试卡也叫老式测试卡，适用于80年代时期的电视台，背景音一般为静音。

PM5449（老式）测试卡

使用电视台：寿光电视台。曾用电视台：长兴电视台、潍坊电视台、安吉县广播电视总台、滨州电视台、湖州电视台（2005年以前）、嵊州电视台（2004年以前，下面显示时间码）、邯郸电视台、闵行电视台、日照电视台、无锡电视台（2001年以前）、朝鲜中央电视台。

又称中科大洋测试卡，这类测试卡有些元素是参考电子大圆和单像管的。背景音一般为静音。使用电视台：东莞电视台、常州电视台、金昌电视台、永州电视台、商洛电视台、河北卫视高清、朔州电视台、宁夏电视台、湖北电视台（综合频道、公共新闻频道、经济频道、垄上频道）、青岛电视台、北侖电视台、平谷电视台、怀柔电视台、滨海电视台、奉贤电视台、江苏电视台（卫星频道、城市频道、综艺频道、影视频道）、山西广播电视台（公共频道、少儿频道）。曾用电视台：中国中央电视台。

又称高清版PM5544，只不过就是在PM5544的基础上多了四个圆、垂直清晰度线、斜线对角清晰度线、过度扫描标记、相位彩色信号，该测试卡一般有背景音乐。

使用此种测试卡的电视台有：睢宁电视台、怀化电视台、即墨电视台、福建电视台（体育频道）、潮安电视台、嘉定电视台。

各地的测试卡的播出时段和其特点称之为测试卡特性。

中国中央电视台

夜间结束曲后至5:55开播时播出单像大圆测试卡（左上方是“广电标準”，右上方为“中央电视台测试使用”），背景音为消音音效。（有时是左声道440hz+右声道650hz，有时是两个声道都是1000hz）

东莞电视台

夜间无节目时一直播出普通版单像管测试卡，背景音乐是班得瑞的一个专辑。

安徽电视台

安徽卫视每逢星期三检修时，均会显示静态图片，其他频道与卫视同步播出（国际频道、人物频道除外），其他时段则显示另外一张静态图片或广告。另外，因为历史遗留原因，安徽电视台（不包括安徽卫视、国际频道、人物频道）会在开播前15分钟显示PM5540款GB2097测试卡。

北京电视台

北京电视台的测试卡时段较为特殊，每年的3月20日，北京电视台全台会进行一次全面性的检修，就连BTV国际也要检修。在3月20日之后，每个星期，北京电视台（不包括BTV6体育、BTV北京卫视、BTV10卡酷少儿（部分时候，如2013年6月20日要检修、BTV国际）都会播出一次测试卡，除BTV9新闻频道（5:45—6:00）和BTV2文艺频道播出高清测试卡以外，均播出电子大圆运动版。部分频道每天都会检修，如：BTV9新闻频道，那一年的3月20日是星期几，测试卡时段就是星期几。2015年为星期五。

天津电视台

天津电视台测试卡时段也比较特殊，每隔若干个月不固定检修1次。

广东广播电视台

广东广播电视台一般会在每个月第二个星期五凌晨02:00-05:35检修，测试卡略有不同。

深圳电视台

基本同广东电视台。

北广传媒（部分频道）

一般在凌晨02:00-06:00播出测试卡，而在星期二下午14:30-17:00也会播出测试卡，但测试卡此时有音乐。

福建电视台

福建电视台综合频道，东南卫视在每周四子夜检修，东南卫视检修到5:36，福建综合频道检修到6:00，测试卡为PM5544；海峡卫视每周五子夜检修，测试卡同东南卫视；其他频道（公共频道，新闻频道，电视剧频道，都市频道，经济生活频道，体育频道，少儿频道）每周二下午两点到三点开始检修，下午五点到六点结束，测试卡为广告（开播前为PM5544），节假日不检修；福建少儿频道在每天子夜都要播出测试卡，播出到7:00，测试卡为PM5544。
