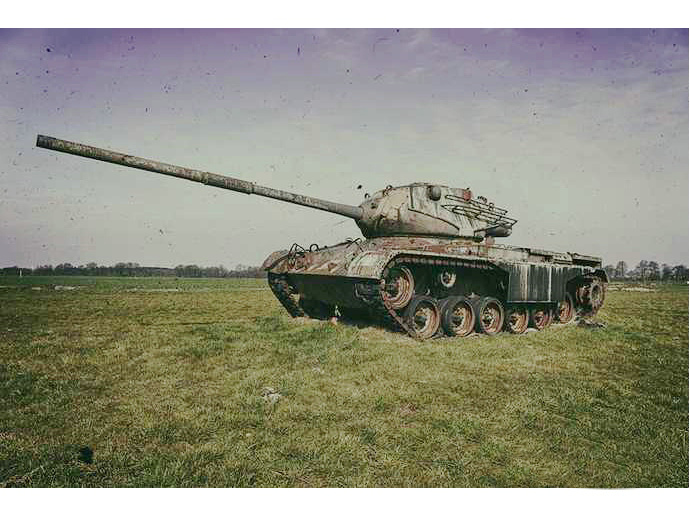

M47中型坦克

M47中型坦克（英文：M47 Medium Tank，绰号：Patton，译文：巴顿），是20世纪50～70年代美国陆军和北约部队装备的第一代主战坦克。

M47坦克是传统的炮塔型坦克，由车体和炮塔两部分组成。车体由装甲钢板和铸造装甲部件焊接而成，并带有加强筋，前部是驾驶舱，中部是战斗舱，后部是动力舱（发动机和传动装置）。部分M47坦克装有M6推土铲。

M47中型坦克生产情况：美国底特律坦克厂（Detroit Tank Plant）生产3000多辆，美国机车公司（American Locomotive Company）生产5000多辆。

基本介绍

中文名称：M47中型坦克
英文名称：M47 Medium Tank
前型/级：M26中型坦克
次型/级：M48中型坦克
研製时间：1948～1951年
服役时间：1952年
国家：美国

发展沿革

历史背景

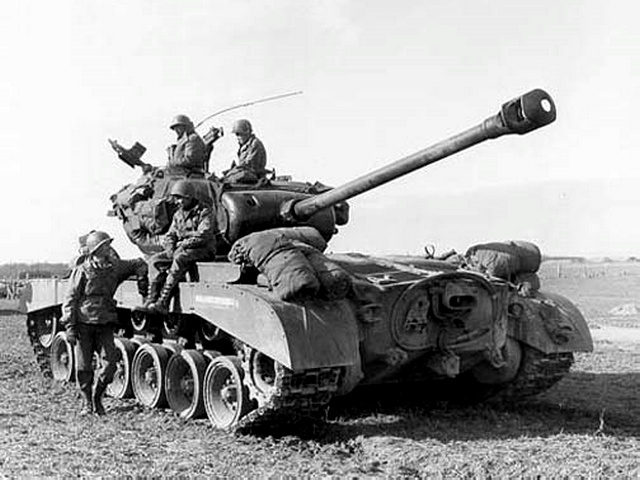

在第二次世界大战中美军至少装备49000辆M4中型坦克（谢尔曼，Sherman）。1944年12月德军用重型虎2坦克突破美军防线，由于此战美军惨败，这导致了M4坦克被淘汰的命运。随后美国即把1944年製造的20辆重型T26坦克运往欧洲战场，得到驻欧陆军的好评。1945年美国又把经过改进的T26E3重型坦克投入生产，装备部队并改称M26重型坦克（绰号：Pershing，潘兴），生产量达2400辆。

战后由于美苏对抗日益紧张，面对苏军强大的装甲力量，美国在1949年决定研製T41轻型坦克（即后来的M41斗犬“Bulldog”式坦克）、T42中型坦克和T43重型坦克（即后来的M103重型坦克）三种新的坦克型号，同时对M26坦克进行改进，陆续安装了新的发动机、传动装置和新型火炮。

研製历程

1948年7月30日美国把改进的M26坦克，改称为M46坦克（英文：Patton，巴顿）。在韩战中，1950年8月美国用M46坦克装备南韩陆军，对北韩作战时发现，M46重型坦克也不能有效地对付苏制T-34坦克。

为了能有效地对付苏制T-34坦克，美国临时决定把装有T119式90毫米火炮的T42坦克炮塔，安装在M46坦克底盘上，从而产生编号M46E1坦克，小批量生产的M46E1又称为M46A1。

作为研製和生产单位的美国底特律坦克厂（DetroitTankPlant）和美国机车公司（American Locomotive Company），在随后在M46A1坦克的基础上，将原M46坦克的车体前部装甲进行了改进，改善了前装甲倾角，取消了驾驶员和航向机枪手间的风扇壳体，从而产生了M47坦克（又称巴顿1型坦克）。

早期的M47坦克存在诸如T42炮塔内测距仪性能不可靠等许多问题。因此美国对M47坦克边生产边改进，进度缓慢。当新的M47坦克出厂时，韩战已告结束。

从1952年开始，M47中型坦克装备了美国陆军第一、二装甲师，生产总数达8676辆。由于M47坦克仅作为过渡性替代产品，没能用于朝鲜战场的实战，所以后来很快就被M48坦克取代，并全部移交给北约盟国装备。

技术特点

总体布局

M47中型坦克，是传统的炮塔型坦克，由车体和炮塔两部分组成。

车体由装甲钢板和铸造装甲部件焊接而成，并带有加强筋，前部是驾驶舱，中部是战斗舱，后部是动力舱（发动机和传动装置）。

驾驶员位于坦克左前方，其舱口盖上装有1个M13潜望镜，后来某些国家的M47坦克加装了1个M19红外驾驶潜望镜，以提高夜间作战能力。航向机枪手位于驾驶员右侧，两人共用1个安全门和1个出入舱口。

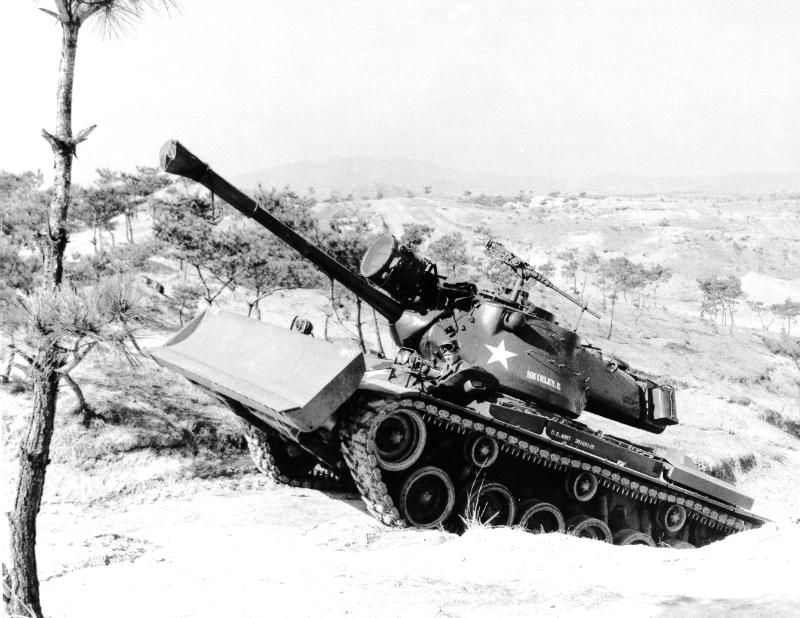

M47坦克的铸造炮塔位于车体中央，车长和炮长位于炮塔内火炮右侧，装填手在左侧，炮塔内后顶部装有带圆顶罩的通气风扇，装填手舱盖前部装有1个M13潜望镜。部分M47坦克装有M6推土铲。

防护系统

M47中型坦克，装甲厚度最大为115毫米，车内无三防装置。

武器系统

主要武器

该坦克的主要武器是1门M36式90mm口径火炮，该炮採用立楔式炮闩，炮口装有T形或圆筒形消焰器，有炮管抽气装置，M78型炮架由防盾和液压同心式反后坐装置组成。

炮塔可360°旋转，火炮俯仰範围是-5°～+19°，有效反坦克射程是2000m，能发射如穿甲弹、榴弹、教练弹和烟幕弹等多种炮弹，炮管寿命是700发。

辅助武器

在主炮左侧安装有1挺7.62毫米M1919A4E1式并列机枪，车首装有相同型号的航向机枪。该坦克是美国安装航向机枪的最后车型。在炮塔顶部装有1挺12.7毫米M2式高射机枪。

弹药配备

M47坦克车载71发90毫米炮弹，其中11发装在炮塔尾舱内待用。某些国家的M47坦克取消了航向机枪，使炮弹基数增至105发，可选用多种炮弹，包括M82曳光被帽穿甲弹，XM581E1曳光杀伤弹，M77曳光穿甲弹，M318曳光穿甲弹，M394空包弹，M336和M337榴霰弹，M12模拟弹，M71和M71A1榴弹，碎甲弹，M348A1尾翼稳定破甲弹，M431破甲弹，M304、M332A1、M333A1和M317曳光高速穿甲弹，M353教练弹，M313黄磷发烟弹以及比利时或以色列研製的新式90毫米尾翼稳定脱壳穿甲弹等。

动力系统

动力装置

动力舱与战斗舱用隔板分开，动力舱内的发动机紧挨隔板。通过十字驱动传动装置将动力传递到侧传动装置，前者包括变速装置、差速器、转向机构和制动器。

行动装置

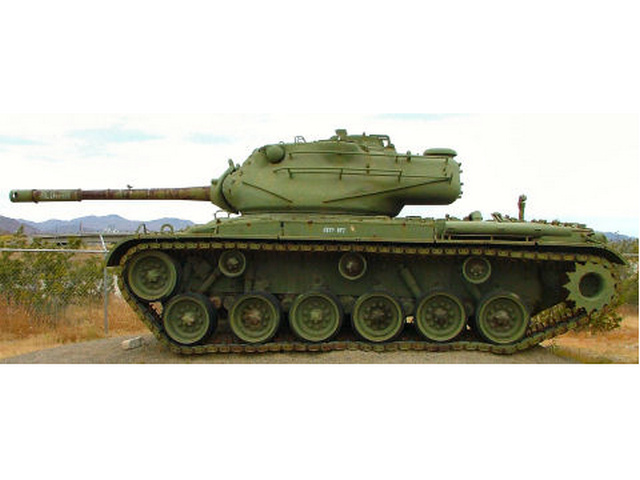

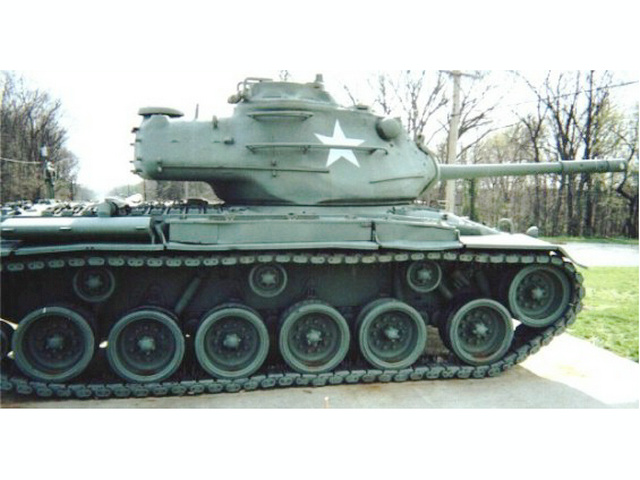

该坦克两侧各有6个扭桿悬挂的双轮缘挂胶负重轮和3个托带轮，诱导轮在前，主动轮在后，在第六负重轮和主动轮间有一可调式履带张紧轮。第一、二、五、六负重轮处装有液压减振器。採用钢製挂胶履带，每条新履带有86块履带板。

火控电子

M47坦克火控系统简单，车长和炮长各有1具M20潜望式观察瞄準镜，但炮长的瞄準镜安装位置较低。M20潜望镜内装有两套光学系统，一套是广角观察镜，放大倍率为1×；另一套可实施远距离目标测距和瞄準，放大倍率是6×。炮塔内前部装有由炮长操纵的1个M12体视弹道计算测距仪，通过调节各个按钮，可以完成选择炮弹、修正弹道、目标测距和跟蹤、火炮瞄準和射击等项动作。

性能数据

M47/M47M中型坦克参考数据：

型号	M47（M47M）
乘员	5⑷人
单位功率	12.9（11.8）千瓦/吨
单位压力	91.7千帕
车全长
炮向前	8.508（8.553）米
炮向后	7.090米
车体长	6.307（6.267）米
车宽	3.510（3.390）米
车高
至指挥塔顶	3.016米
至炮塔顶	2.954米
车底距地高	0.469米
履带中心距	2.794米
履频宽	584毫米
履带着地长	3.911米
公路最大速度	48（56.3）千米/小时
燃料储备	875（1476）L
公路最大行程	130（600）千米
涉水深	1.219米
爬坡度	60%
攀垂直墙高	0.914米
越壕宽	2.59米
发动机
生产公司	大陆（Continental）公司
型号	AV-1790-5A，7，或7B（AVDS-1790-2A）
类型	12V风冷汽油机，（柴油机）
功率/转速	569千瓦/2800，（551千瓦/2400）r/分钟
传动装置
生产公司	阿里逊（Allision）
型号	CD-850-4，4A，或4B，（CD-850-6A）
类型	带液力变矩器的行星传动
前进档/倒档数	2/1
悬挂装置类型	扭桿
坦克火炮口径/型号/类型	90毫米/M36/线膛
并列机枪口径/型号/数量	7.62毫米/M1919A4E1/1挺
防空机枪口径/型号/数量	12.7毫米/M2/1挺
航向机枪口径/型号/数量	7.62毫米/M1919A4E1/1挺
烟幕弹发射器	无
弹药基数
90毫米炮弹	71（79）发
7.62毫米机枪弹	4125发
12.7毫米机枪弹	440发
炮塔驱动方式	液压，备以手动
炮塔旋转範围	360°
车长超越控制	有
火炮最大俯仰範围	-5°～+19°
火炮最大俯仰速度	4°/秒
炮塔最大迴转速度	360°/10秒
火炮稳定器	无
测距仪类型	体视式
驾驶潜望镜型号	M13
驾驶员红外夜视装置	M19型，双目，潜望式
车长/炮长观察瞄準	镜型号/类型，M20/潜望式
装甲结构类型/厚度/水平倾角
车体前上	均质/101毫米/30°
车体前下	均质/76～89毫米/37°
车体侧前部	均质/76毫米/90°
车体侧后部	均质/50.8毫米/90°
车体顶部	均质/22毫米/0°
车体底前部	均质/25.4毫米/0°
车体底后部	均质/12.7毫米/0°
炮塔防盾	均质/115毫米
炮塔正面	均质/101毫米/50°
炮塔侧部	均质/63.5毫米/70°
炮塔后部	均质/76.2毫米/70°
炮塔顶部	均质/12.7毫米/0°
电气系统电压	24V
蓄电池数量/电压	4个/12个

衍生型号

由于M47中型坦克装备后不久，即被M48坦克取代，因此其变型车较少，但许多装备M47坦克的国家如奥地利、法国、义大利等都对该车进行了多种改造工作。

M102工程车

该车专为工程兵研製，90毫米火炮换成了短管105毫米榴弹炮，车前安装了推土铲，车尾装有起重桿。

M47M坦克

由美国BMY(Bowen-McLaughlin-York）公司为伊朗研製，样车在美国製造，系20世纪70年代的改造产品。该坦克安装了M60A1坦克的机动部件（如柴油机和变速箱等）和火控装置，有许多部件可与M48A3和M60A1坦克通用；取消了航向机舱，可装79发90毫米炮弹；取消履带张紧轮，安装了M60系列坦克的减振器；燃料箱容积增大，战斗行程提高到600千米。

T66喷火坦克

未列入装备

犀牛坦克

以色列犀牛坦克，是在M47坦克上安装了与M60坦克相同的柴油机、105毫米M68式火炮和带小型（Mini）雷射测距仪的火控系统。

此外，南韩还把M47坦克改造成装甲抢救车，去掉90毫米火炮，炮塔内装了绞盘，车首安装了A形框架。

服役动态

M47中型坦克，总计生产情况：美国底特律坦克厂（Detroit Tank Plant）生产3000多辆，美国机车公司（American Locomotive Company）生产5000多辆。

装备情况：希腊（320辆）、伊朗（200辆）、义大利（500辆）、巴基斯坦（150辆）、南韩（350辆）、西班牙（400辆）、土耳其（900辆）、南斯拉夫（60辆）和索马里（100辆）。
