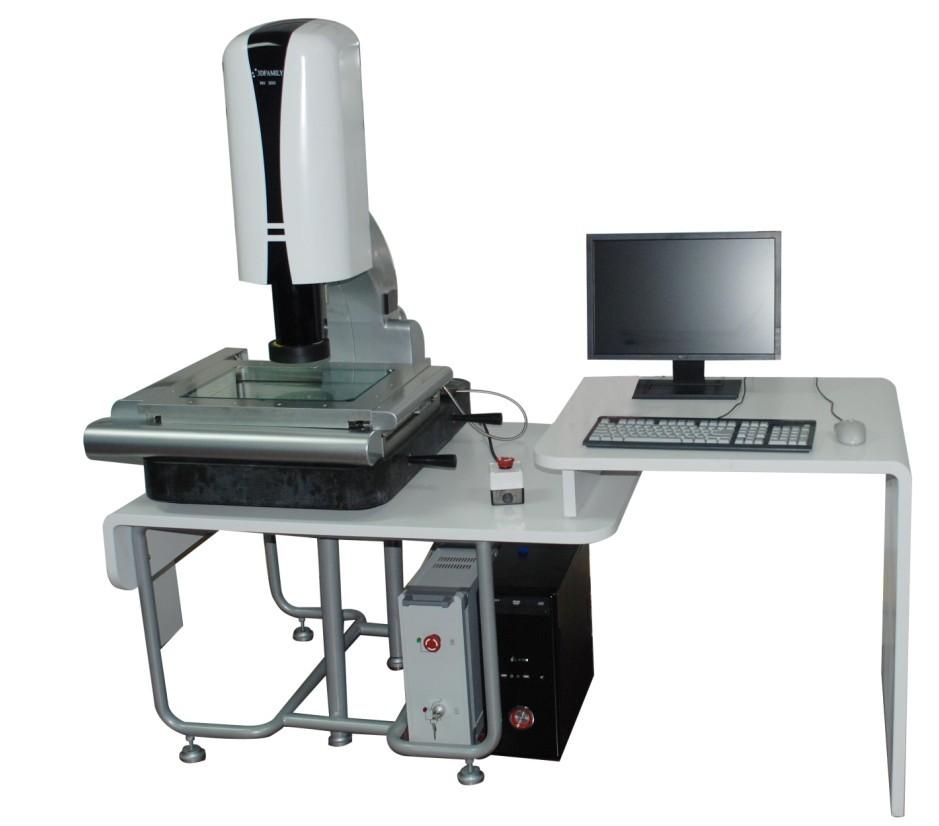

刀具检测仪

概述

特点

1、导轨直接固定在大理石上，保证导轨运行的俯仰及偏摆精度。

2、灯源，皮带牵引，光学尺三部分独立分开，减少相互影响。

3、皮带中心牵引，保证传动的平衡性与平稳性。

4、横樑拱形设计，提高X轴横樑的刚性

5、Z轴集成化设计，轻鬆兼容40相灯，雷射等常规功能。

6、控制柜与机身一体设计，减少机台走线长度。

7、大理石按照量具标準制定长宽厚尺寸，保证最基础精度。

8、头盖分离式设计，可翻转打开，方便维护维修

9、增加减速位置开关，防止机台冲撞限位。

10、限位减速电路板集成设计，便于安装调试。

11、主控电路设计，增加机台状态显示，便于监控机台的状态。

12、电机动力线，编码线分离走线方式，降低内部电路干扰。

13、控制柜强电弱电分离，强电部分，多级滤波以及过电压过电流保护。

14、钥匙开关，紧急停止开关，紧急状态的处理方式。

15、使用OVM Pro 2.0软体。

技术参数

具体型号	NV500
测量行程（mm）	400×500×200
全机尺寸（mm）	1800×1300×1407
X、Y轴精度	(3+L/250) µm
Z轴精度	(3+L/150) µm
速度	XY轴加速度1400 mm/s² Z轴加速度500 mm/s² XY轴速度700 mm/s Z轴速度100 mm/s
光学尺解析度	1µm(0.5µm可选)
CCD	日本SONY高清晰CCD
灯源	下轮廓灯：白色（三基色可选）；上表面灯：分区控制40相灯，白色（三基色可选）
镜头	全自动Navitar变焦镜头6.5:1
放大倍率	光学放大倍率：1X-6X；影像放大倍率：30X-150X
操作方式	自动
软体	OVM Pro 2.0
机台承重	30kg
使用环境	电源供给：110V～220V±10% 50/60HZ 温度：20±5℃ 湿度：45%-75%
保修期	1年

套用领域

广泛套用于刀具检测、手机配件、家电製品、连线器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。
