三菱PLC- FX2N系列
三菱PLC- FX2N系列是小形化高速度，高性能和所有方面都是相当FX系列中最高档次的超小程式装置。
除输入出16～25点的独立用途外，还可以适用于多个基本组件间的连线，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。
基本介绍
- 中文名：三菱PLC- FX2N系列
- 特点：小形化，高速度，高性能
- 配置：最高档次的超小程式装置
- 属性：可以满足多样化广泛需要的PLC
产品介绍
特点 -系统配置即固定又灵活；-编程简单；备有可自由选择，丰富的品种；令人放心的高性能；高速运算；使用于多种特殊用途；外部机器通讯简单化；共同的外部设备。
三菱PLC- FX2N产品说明
FX系列PLC拥有无以匹及的速度，高级的功能逻辑选件以及定位控制等特点；
FX2N是从16路到256路输入/输出的多种套用的选择方案；
FX2N系列是小型化，高速度，高性能和所有方面都是相当于FX系列中最高档次的超小形程式装置。
除输入出16-25点的独立用途外，还可以适用于在多个基本组件间的连线，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。
在基本单元上连线扩展单元或扩展模组，可进行16-256点的灵活输入输出组合。可选用16/32/48/64/80/128点的主机，可以採用最小8点的扩展模组进行扩展。可根据电源及输出形式，自由选择。程式容量：内置800步RAM（可输入注释）可使用存储盒，最大可扩充至16K步。丰富的软元件套用指令中有多个可使用的简单指令、高速处理指令、输入过滤常数可变，中断输入处理，直接输出等。便利指令数字开关的数据读取，16位数据的读取，矩阵输入的读取，7段显示器输出等。数据处理、数据检索、数据排列、三角函式运算、平方根、浮点小数运算等。特殊用途、脉冲输出（20KHZ/DC5V，KHZ/DC12V-24V），脉宽调製，PID控制指令等。外部设备相互通信，串列数据传送，ASCII code印刷，HEX ASCII变换，校验码等。时计控制内置时钟的数据比较、加法、减法、读出、写入等。

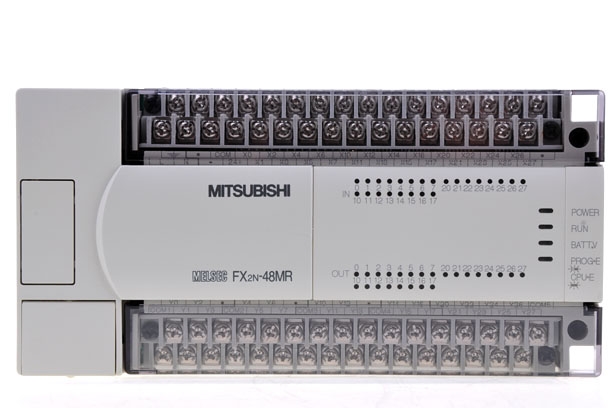

三菱plc-FX2N-128MR-001 基本单元 带 64点输入/64点继电器输出FX2N-80MR-001 基本单元 带 40点输入/40点继电器输出z 基本单元 带 32点输入/32点继电器输出FX2N-48MR-001 基本单元 带 24点输入/24点继电器输出
产品系列
FX2N-32MR-001 基本单元 带 16点输入/16点继电器输出
FX2N-16MR-001 基本单元 带 8点输入/8点继电器输出
FX2N-80MR-D 基本单元 带 40点输入/40点继电器输出
FX2N-64MR-D 基本单元 带 32点输入/32点继电器输出
FX2N-48MR-D 基本单元 带 24点输入/24点继电器输出
FX2N-32MR-D 基本单元 带 16点输入/16点继电器输出
FX2N-128MT-001 基本单元 带 64点输入/64点电晶体输出
FX2N-80MT-001 基本单元 带 40点输入/40点电晶体输出
FX2N-64MT-001 基本单元 带 32点输入/32点电晶体输出
FX2N-48MT-001 基本单元 带 24点输入/24点电晶体输出
FX2N-32MT-001 基本单元 带 16点输入/16点电晶体输出
FX2N-16MT-001 基本单元 带 8点输入/8点电晶体输出
FX2NC-96MT 基本单元 带 48点输入/48点电晶体输出
FX2NC-64MT 基本单元 带 32点输入/32点电晶体输出
FX2NC-32MT 基本单元 带 16点输入/16点电晶体输出
FX2NC-16MT 基本单元 带 8点输入/8点电晶体输出
性能规格
项目 | 规格 | 备注 | |
运转控制方式 | 通过储存的程式周期运转 | ||
I/O控制方法 | 批次处理方法(当执行END指令时) | I/O指令可以刷新 | |
运转处理时间 | 基本指令：0.8µs/指令 套用指令：1.52至几百µs/指令 | ||
程式语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程式 | |
程式容量 | 8000步内置 | 使用附加暂存盒可扩展到16000步 | |
指令数目 | 基本顺序指令：27 步进梯形指令：2 套用指令：128 | 最大可用298条套用指令 | |
I/O配置 | 最大硬体I/O配置点256，依赖于用户的选择（最大软体可设定地址输入256、输出256） | ||
辅助继电器 （M线圈） | 一般 | 500点 | M0至M499 |
锁定 | 2572点 | M500至M3071 | |
特殊 | 256点 | M8000至M8255 | |
状态继电器 （S线圈） | 一般 | 490点 | S0至S499 |
锁定 | 400点 | S500至S899 | |
初始 | 10点 | S0至S9 | |
信号报警器 | 100点 | S900至S999 | |
定时器（T） | 100毫秒 | 範围：0至3276.7秒200点 | T0至T199 |
10毫秒 | 範围：0至327.67秒46点 | T200至T245 | |
1毫秒保持型 | 範围：0至32.767秒4点 | T246至T249 | |
100毫秒 | 範围：0至3276.7秒6点 | T250至T255 | |
计数器（C） | 一般16位 | 範围：0至32767数200点 | C0至C199 类型：16位上计数器 |
锁定16位 | 100点（子系统） | C100至C199 类型：16位上计数器 | |
一般32位 | 15点 | C200至C219 类型：16位上/下计数器 | |
锁定32位 | 15点 | C220至C234 类型：16位上/下计数器 | |
高速计数器 （C） | 单相 | 範围：-2147483648至+2147483647数 一般规则：选择组合计数频率不大于20KHz的计数器组合 注意所有的计数器锁定 | C235至C240 6点 |
单相c/w起始 停止输入 | C241至C245 5点 | ||
双相 | C246至C250 5点 | ||
A/B相 | C251至C255 5点 | ||
数据暂存器 （D） | 一般 | 200点 | D0至D199 类型：32位元件的16位数据存储暂存器对 |
锁定 | 7800点 | D200至D7999 类型：32位元件的16位数据存储暂存器对 | |
档案暂存器 | 7000点 | D1000至D7999通过14块500程式步的参数设定 类型：16位数据存储暂存器 | |
特殊 | 256点 | 从D8000至D8255 类型：16位数据存储暂存器 | |
变址 | 16点 | V0至V7以及Z0至Z7 类型：16位数据存储暂存器 | |
指标 （P） | 用于CALL | 128点 | P0至P127 |
用于中断 | 6输入点、3定时器、6计数器 | 100*至150*和16*至18* (上升触发*=1，下降触发*=0，**=时间(单位：毫秒)) | |
嵌套层次 | 用于MC和MRC时8点 | N0至N7 | |
常数 | 十进位K | 16位：-32768至+32768 32位：-2147483648至+2147483647 | |
十六进位H | 16位：0000至FFFF 32位：00000000至FFFFFFFF | ||
浮点 | 32位：±1.175*10，±3.403*10（不能直接输入） | ||
包装清单
主机*1
使用手册*1
扩展模组
FX2N-8EX 扩展单元 带 8点继电器输入
FX2N-8EYR 扩展单元 8出 继电器输出FX2N-8ER 扩展模组 4入4出 继电器输出
FX2N-8EYT 扩展单元 8出 电晶体输出FX2N-48ER 扩展单元 带 24点输入/24点继电器输出
FX2N-48ET 扩展单元 带 24点输入/24点电晶体输出FX2N-32ER 扩展单元 带 16点输入/16点继电器输出
FX2N-32ET 扩展单元 带 16点输入/16点电晶体输出
FX2N-16EX 扩展单元 带 16点输入FX2N-16EYR 扩展模组 16输出 继电器输出
FX2N-16EYT 扩展模组 16输出 电晶体输出
FX2NC-32EX ，-32EYT ，FX2NC-16EX ，FX2NC-16EYT， FX2NC-16EYR-T ，FX2NC-16EX-T ，FX2N-CNV-BD ，FX0N MODULE ，TRANSFORM UNIT ，FX2N-CNV-BC EXTENSION CABLE CONVERTOR， FX2N-CNV-IF EXTENSION CABLE CONVERTOR (FX2 TO FX2N) ，FX2N-8AV-BD MANUALLY ADJUSTABLE POTENTIOMETER INPUT BOARDS ，FX2N-232-BD RS-232C 串列口。
停产通知
根据三菱官网讯息
生产终止日期：2013年3月末
订单接收日期：2012年12月末

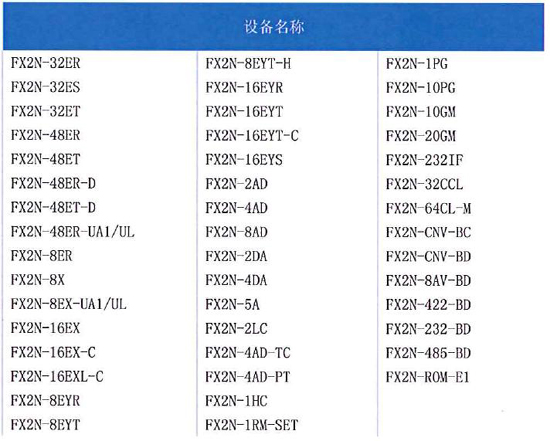

非常感谢各位对三菱FX2N系列的厚爱，此次，FX2N系列及其周边设备由于以下原因即将停产，并由新的系列进行替换。 1. 生产终止机种 FX2N系列：基本单元、选件以及周边设备。 FX2N扩展模组：FX2N -16LINK-M、FX2N -CNV-IF、FX2N -16CCL-M、FX2N -20P-E-SET0 FX0系列：FX0-10LDR 2. 生产终止日期：2013年3月末订单接收日期：2012年12月末 3. 生产终止理由产品所使用的很多电子元器件不再作为标準部件生产，因此採购日益困难。无法正常维持FX2N系列的生产。 4. 维修对应日期维修接受日期为，终止产品生产后的7年内有效。但是，维修期间使用到无法採购的维修电子配件，无法修理请谅解。 5. 停产型号1.中国产品终止机型以及推荐替代型号。2.其他国家和地区的停产型号请见相关国家和地区的停产通告。
停产代替品6. 继续生产型号
继续生产型号
