低气压试验箱

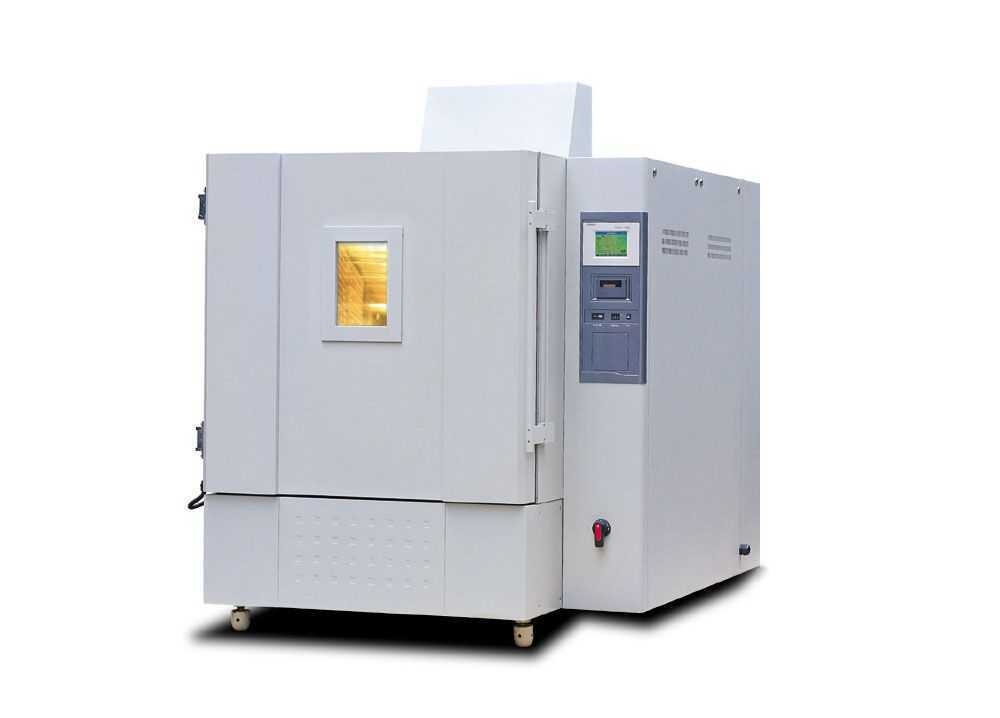

低气压试验箱主要用于航空、航天、信息、电子等领域，确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验，并或同时对试件通电进行电气性能参数的测量，採用整体式组合结构形式，试验箱由位于前部的保温箱体（承压结构）、位于后部的製冷、真空机组和位于试验箱大门上的电器控制器（系统）组成。
基本介绍
- 中文名：低气压试验箱
- 外文名：low air pressure test chamber
- 压力範围： 常压～0.5kPa
- 降压时间： ≤45min（常压～0.5kPa）
- 温度波动度 ：±0.5℃（常压，空载）
产品用途
低气压试验箱主要用于试验工件在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验，并或同时对试件通电进行电气性能参数的测量。
真空系统
1.真空系统组成：真空系统是获得真空度和测量控制真空度的组成部分，由真空测量系统和真空获得机组组成。
2.真空度测量：真空度测量採用压力感测器进行测量该真空规採用压力应变实现真空度测量，测量数据为线形电信号，可直接输入设备控制器进行显示和控制。
结构装置
1.外壳冷轧钢板喷塑或不鏽钢，内胆不鏽钢。
2.隔热层：超细玻璃棉及硬质聚胺脂。
3.製冷方式：压缩製冷方式（风冷冷凝器）。
4.制冷机：原装法国泰康全封闭压缩机组。
5.加热器：军品级不鏽钢翅片加热器。
6.对流系统：多叶片风扇、空调专用电机。
7.温度控制仪：数显智慧型温度控制器，温採用PT-l00感测器。
8.控制柜电器组件排列布置合理、接线整齐，并採用列印有标识的护套式接线端子。
9.卡斯脱电磁阀，丹弗司膨胀阀。
10.优质真空泵。
控制器说明
操作介面：触控萤幕中文介面，有数位显示，即时曲线，操作选择，定时设定，程式设定，报警，参数设定等介面
曲线记录功能：可保存设备的设定值、採样值及採样时刻的时间；最大存储时间为30天。同时存储有30天，7天，24小时，8小时，1小时不同容量和分辨度的共5条即时曲线，并可显示即时资料，满足用户不同需求。
列印功能
程式：最多30条曲线。
程式段：每个程式最多50段（总程式段1200段）。
程式段分组：每条曲线可再按任意连续段分组成节，最多可组合10节，节允许重叠。
内部迴圈：程式内的程式段以节为最小迴圈单位，每节最多可迴圈99次 。
程式迴圈：最多可迴圈99次。
程式连线：程式运行结束可连线到选定的下条程式 。
试验箱尺寸
高低温低气压试验箱尺寸
型号：HLP-1000
尺寸：1000*1000*1000（D*W*H）mm 。
温度範围：+150℃～－70℃（－60℃、－40℃、－20℃） 。
湿度範围：常压～0.5kPa 。
温度波动度：±0.5℃（常压时） 。
温度均匀度：±2℃（常压时） 。
压力偏差：±2kPa（≥40kPa时），±5%（2～40kPa时），±0.1kPa（≤2kPa时） 。
升温时间：3～5℃/min（常压时由+20℃升至+150℃） 。
降温时间：1℃/min（常压时由+20℃降至－70℃） 。
降压时间：常压～1kPa（常温、箱内乾燥时）60min内、70min内、90min内、120min内。
内箱材质：内承压式不鏽钢箱体。
外壳：热轧钢板（喷塑），外壳辅助承压设计。
保温：高强度PU发泡树脂与高密度玻璃纤维棉。
试验箱加热器
高低温低气压试验箱加热器
空气加热器：镍铬合金电加热器；壁加热器：不鏽钢铠装电加热器。
风机：磁偶合传动轴流风机。
压缩机：半封闭压缩机，二元复叠式，水冷式（配自动水流量调节阀） 。
冷却方式：翅片式蒸发换热器，管道式壁蒸发换热器。
真空泵：机械旋片式油浸真空泵（配油雾过滤器） 。
压力调节阀：电子调节球阀。
温度感测器：T型铠装热电偶。
压力感测器：电子式压力变送器。
调温调湿方式：BTPC平恆调温调压方式。
CPU：双32位微处理器。
显示器：6.4英寸TFTLCD显示器（640×480点阵） 。
低温低气压试验箱运行方式：程式方式，定值方式。
程式容量：20个程式，每个程式最大50段，循环步最大99次循环，可连续设定範围。
温度：－100～300℃。
压力：0～100kpa 。
通讯功能：RS-485接口，具有本地和远程与PC通讯功能（为选件） 。
控制方式：抗积分饱和PID。
列印功能：可选连续微型印表机。
曲线记录功能：具有带电池保护的RAM，可保存实际测量的温度、湿度；设定温度、湿度；及採样时刻的时间；最大的存储时间为60天（採样周期为1.5分钟） 。
USB功能：用户可通过USB盘。
存储/调出设定程式：可将存储在控制器内的试验曲线数据存储到USB盘上，通过PC机显示和列印试验曲线。
电源：380V50Hz。
标準配置：观察窗，样品架2套，照明灯，累时器，电源线3M，微型数字印表机，外接压力测试接口，手动充气气阀。
安全装置：漏电保护器，电机过热保护，温度熔断丝，冷却水欠压保护，样品超温保护，制冷机超压保护，风机过热保护。
使用环境：温度5～30℃，湿度≤85%RH。
控制仪表
温湿度仪表，7英寸高清真彩液晶触摸显示屏；
显示分辩率： 温度：0.1℃（显示範围）；时间：0.1min；湿度：0.1%RH（温湿度试验设备）；
感温感测器：PT100铂金电阻测温体；
控制方式：热平衡调温调湿方式，採用P·I·D+S·S·R系统同频道协调控制；具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定；
具有1000段程式、每段可循环999步骤的容量，每段设定最大值为99小时59分；10组程式连结功能；
控制器可存储600天内历史数据（24小时运行状态下，记录间隔1min以上，温湿度数据同时记录时），且可回放上传的控制内历史数据曲线；
可随时插入随身碟导出或上传数据，并可通过随机赠送软体在电脑查看或转成EXCEL格式；
仪表配备USB连线埠，可直接通过连线埠驱动微型印表机预览及列印（选配）；
设备具有强大的网路监视、控制网路功能，即使您不在机器旁边，也可以在电脑上对实时操作、监控。对设备的运行情况了如指掌；
控制器面板标配有10M/100M乙太网络接口，自动获取IP位址远程控制。可支持实时监控、历史曲线回放、程式编辑、FTP上传下载、历史故障查看、远程定值/程式控制等功能；
附属功能： 故障报警及原因、处理提示功能；断电保护功能；上下限温度保护功能；日曆定时功能（自动启动及自动停止运行）；自诊断功能。
使用条件
1、安装场地
地面平整，通风良好。
设备周围无强烈振动。
设备周围无强电磁场影响。
设备周围无易燃、易爆、腐蚀性物质和粉尘。
设备周围留有适当的使用及维护空间。
2、供电条件
电源要求：AC380V±10% 50±0.5Hz 三相五线制。
预装功率：总功率+2.0KW。
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用（建议电源开关容量：32A）。
3、环境条件
环境温度：5℃～+30℃（24小时内平均温度≤30℃）。
环境湿度：≤85%RH。
4、供水条件（仅限湿热型及需要用水设备）
採用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m。
5、其它注意事项
试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成製冷系统换热器结冰而无法正常工作。
低气压试验箱主要用于航空、航天、信息、电子等领域，来确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验，并或同时对试件通电进行电气性能参数的测量。
参照标準
GB10590-89 低温/低气压试验箱技术条件；
GB15091-89 高温/低气压试验箱技术条件；
GB11159-89 低气压试验箱技术条件；
GB/T2423.25-1992 低温/低气压综合试验箱；
GB/T2423.26-1992 高温/低气压综合试验箱；
GJB150.2-86 低温/低气压（高度）试验；
标準试验程式
高低温低气压试验箱标準试验程式
高低温低气压试验箱4个试验程式：
程式1：贮存/空运、程式2：工作/机外挂飞、程式3：快速减压和程式、程式4：爆炸减压，根据有关档案的要求，确认试验程式或试验程式组合。选择试验程式考虑的因素，所选择的程式应能代表装备预期暴露的最严酷的低气压环境，选择试验程式时还应考虑：
a、装备的技术状态；
b、装备的工作要求；
c、装备的用途；
d、用于判断装备是否满足工作要求所需的数据；
e、试验程式顺序。
高低温低气压试验箱各程式的差别：
程式1：贮存/空运：适用于在高海拔地区运输或贮存的装备，或在运输/贮存技术状态下空运的装备，根据低气压效应和寿命期环境剖面，来确定程式1是否适用。
程式2：工作/机外挂飞：适用于确定装备在低气压条件下的工作性能，程式1和程式2之前进行，若无低气压贮存、快速减压或爆炸减压的要求，程式2可单独进行。
程式3：快速减压：程式3适用于高频红外碳硫分析仪确定装备周围环境压力的快速降低是否会引起装备发生反应，伤害周围人员或损坏运输装置的平台，程式3可在贮存或工作试验之后进行。
程式4：爆炸减压：程式4除减压速率比程式3快外，其余均与程式3相同。
