Sony IMX214
IMX214是索尼公司开发的Exmor RS for Mobile系列堆叠式CMOS图像感测器的第二代。这款感测器是在同系列的IMX135基础上升级而来，有效像素约1313万，尺寸为1/3.06英寸（对角线约5.867毫米）。IMX214是业界第一款支持全片1300万像素每秒30帧高动态範围（HDR）输出的感测器，同时也是索尼第一款支持索尼独家的分区高动态範围曝光（SME-HDR）的移动终端用CMOS感测器。
基本介绍
- 中文名：索尼 IMX214
- 外文名：Sony IMX214
- 所属公司：索尼公司
- 系列：Exmor RS for Mobile
- 像素：1313万
定义
索尼IMX214相对于前一代的IMX135，採用了更先进的工艺，低光表现、功耗和拍照速度等方面都有显着提升，全高清1080P拍摄帧率从30帧每秒提高到了60帧每秒，增加了4K摄像（每秒30帧），并使用了最新的分区高动态範围曝光（SME-HDR）。
※注：粗体标识为IMX135与IMX214间的差异项。
| 项目 | IMX135 | IMX214 | |
|---|---|---|---|
感测器尺寸 | 对角线 5.867mm （1/3.06英寸） | 对角线 5.867mm （1/3.06英寸） | |
总像素 | 4224 (H) × 3176 (V) 约1342万像素 拜尔马赛克BGGR排列 | 4224 (H) × 3200 (V) 约1351万像素 拜尔马赛克BGGR排列 | |
有效像素 | 4208 (H) × 3120 (V) 约1313万像素 | 4208 (H) × 3120 (V)约1313万像素 | |
像素製造工艺 | 193nm ArF沉浸式光刻 H2O浸液65nm节点 背照式 | 193nm ArF沉浸式光刻 H2O浸液65nm节点 背照式+厚度降低结构 | |
单位像素 | 1.12 µm (H) × 1.12 µm (V) | 1.12 µm (H) × 1.12 µm (V) | |
输出格式 | MIPI 4, 2 Lane | MIPI 4, 2 Lane | |
接口样式 | I2C | I2C | |
供电模式 | 模拟模式 | 2.7 +0.2/-0.1 V | 2.7 +0.2/-0.1 V |
数字模式 | 1.05 ± 0.1 V | 1.0 +0.15/-0.1 V | |
I/O | 1.8 ± 0.1 V | 1.8 ± 0.1 V | |
输入时钟频率 | 6～27 MHz | 6～27 MHz | |
CMOS片内 信号处理 | 坏点辅正 | 支持 | 支持 |
噪声抑制 | 支持 | 支持 | |
HDR | BME-HDR | SME-HDR | |
HDR视频 录製 | 1300万全像素 | 不支持 | 30 帧/秒 |
4K | 不支持 | 30 帧/秒 | |
1080P | 30 帧/秒 | 60 帧/秒 | |
特性
分区高动态範围曝光（SME-HDR）
高动态範围（High Dynamic Range，HDR）是提高拍照、摄像画面质量的有效方法之一。传统的软体HDR是通过同时拍摄多张不同曝光度的照片进行合成，这对拍摄运动中的物体十分不利，并且在进行录像时，软体HDR需要处理器处理十分大的数据量。
索尼在IMX214上新搭载了分区高动态範围曝光（Spatially Multiplexed Exposure-High Dynamic Range，SME-HDR）技术，这项技术属于硬体HDR技术，通过设定两种不同的曝光条件并进行适当的处理，让全片1300万像素无论是拍照还是摄像模式，都可以以每秒30帧的速度进行HDR输出。
IMX135与IMX214的HDR表现比较背照式像素改善
索尼对IMX214的像素结构进行了改善，减少了片上微透镜与感光二极体的距离，使得IMX214相比之前的产品拥有更高的集合光线的效率，与此同时也提高了感测器的主光线角（Chief Ray Angle，CRA），让IMX214可以搭配厚度更薄的高CRA镜头，或者大光圈镜头。同时新的工艺也减少了像素间色串扰，提高了颜色信号的信噪比，使得低光表现更优。
堆叠式结构小型化
索尼在IMX214上继续改进了堆叠式结构，让整个CMOS封装相对之前的产品体积更小，有助于智慧型手机在不牺牲拍照性能的前提下，进行轻薄化和小型化。

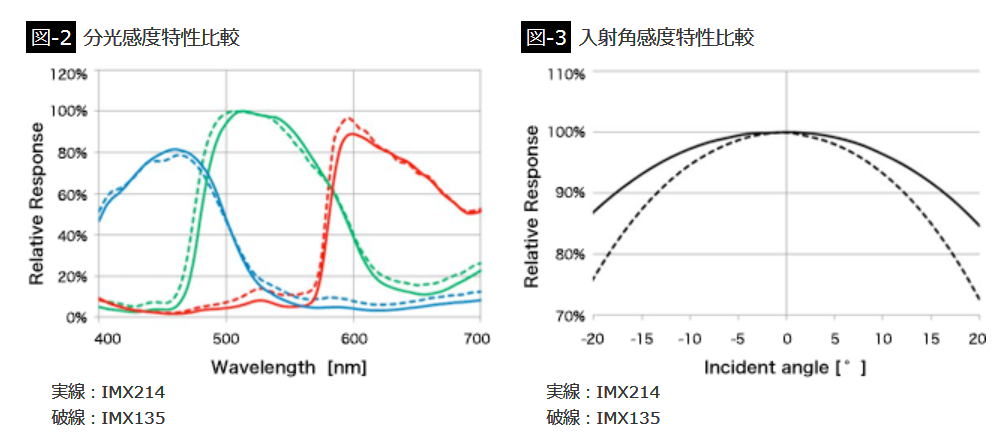

IMX135与IMX214相关特性比较
IMX135与IMX214相关特性比较使用IMX214机型
据官方宣传资料和媒体报导，已经确定使用该感测器的数字行动电话机有：
| 型号（工信部注册设备型号） | 光圈 | 镜头模组 | 影像处理器（ISP） | 拍摄算法 |
|---|---|---|---|---|
一加手机（ONE A0001） | F2.0 | 舜宇光学/6P | 高通骁龙801集成 | 官方无具体说明 |
OPPO Find7（X9077） | F2.0 | 舜宇光学/6P | 官方无具体说明 | Pure Image 2.0 |
OPPO R1S（R8007） | F2.0 | 舜宇光学/6P | 官方无具体说明 | |
VIVO Xshot（X710L） | F1.8 | 暂无来源资料/6P 光学防抖（OIS） | 高通骁龙801集成 | 虹软ArcSoft |
华为 P7（P7-L01） | F2.0 | 舜宇光学/5P非球面 | 华晶Altek 智像2.0 系统解决方案 | |
锤子Smartisan T1（SM701） | F2.0 | 暂无来源资料/5P | 富士通Milbeaut | 虹软、Acutelogic4.0 |
OPPO N1 Mini（N5117） | F2.0 | 舜宇光学/6P | 官方无具体说明 | Pure Image 2.0 |
华为 荣耀6（H60-L01） | F2.0 | 舜宇光学/5P非球面 | 华晶Altek 智像2.0 系统解决方案 | |
努比亚 Z7（???） | F2.0 | 舜宇光学/5P 光学防抖（OIS） | 官方无具体说明 | NeoVision 4.0 |
努比亚 Z7 Max（NX505J） | F2.0 | |||
努比亚 Z7 Mini（NX507J） | F2.0 | |||
TCL幺幺哒4G（TCL P728M） | F2.2 | 暂无来源资料/5P非球面 | 官方无具体说明 | |
小米4（2014215） | F1.8 | 舜宇光学/6P | 高通骁龙801集成 | 官方无具体说明 |
华为麦芒3（C199） | F2.0 | 舜宇光学/6P | 华晶Altek 智像2.0 系统解决方案 | |
※注：无论是数码卡片相机、智慧型手机，还是微单、单电和单眼相机，影像感测器（CMOS/CCD）、光学镜头（Optical Lens）和影像处理器（ISP）都是缺一不可的，这三个部分遵从“木桶原理”，共同影响输出图像的质量。
另外，镜头模组来源来自实机拆解等方式确认，可能部分机型存在镜头模组多家供应的情况。
