台达AH500

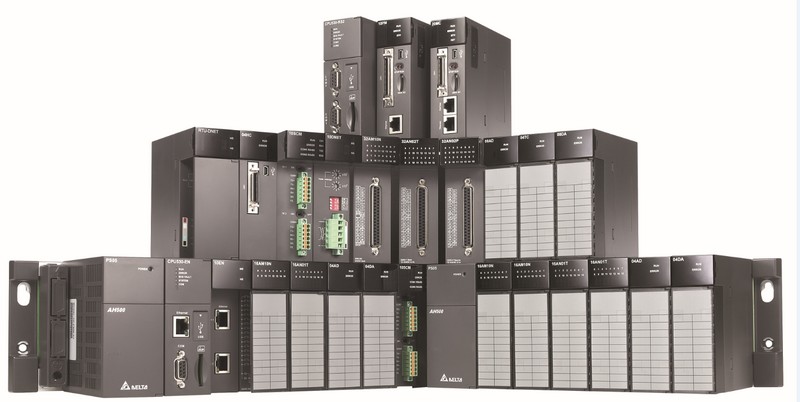

新一代台达AH系列模组化控制器，为高端套用领域提供了自动化系统解决方案。AH系列採用全面模组化设计，在台达最佳研发技术的基础上，开发出先进的功能，并採用高度整合的软体和接口，为自动化系统做了完美演绎。
除了具备丰富的功能块（FB），高性价比，多元扩充功能等特色，同时提供了优异的系统延伸扩充性，为高端套用领域的产业与终端客户节省建构成本，提供更具竞争力的解决方案。
基本介绍
- 中文名：台达AH500
- 工作环境：无腐蚀性气体存在
- 污染等级：2
- 安装位置：控制箱内
一般规格
项目 | 规格 |
操作环境温度 | -20~60°C |
储存环境温度 | -40~85°C |
操作环境湿度 | 50~95%，无结露 |
储存环境湿度 | 5~95%，无结露 |
耐振动/冲击 | 国际标準规範IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea) |
工作环境 | 无腐蚀性气体存在 |
安装位置 | 控制箱内 |
污染等级 | 2 |
主机规格
产品 | ||||||||||||||||||||
型号 | CPU500-RS2 | CPU510-RS2 | CPU520-RS2 | CPU530-RS2 | CPU500-EN | CPU510-EN | CPU520-EN | CPU530-EN | ||||||||||||
程式容量 | 16K STEPS (64KB) | 64K STEPS (256KB) | 128K STEPS (512KB) | 256K STEPS (1MB) | 16K STEPS (64KB) | 64K STEPS (256KB) | 128K STEPS (512KB) | 256K STEPS(1MB) | ||||||||||||
运算速度 | LD指令@0.1us/ 1K steps @ 0.3ms | |||||||||||||||||||
最大可连线底板数量 | 1 | 2 | 4 | 8 | 1 | 2 | 4 | 8 | ||||||||||||
最大数字I/O点数 | 512 | 1024 | 2048 | 4096 | 512 | 1024 | 2048 | 4096 | ||||||||||||
模拟量I/O通道 | 96 | 160 | 288 | 544 | 96 | 160 | 288 | 544 | ||||||||||||
数据存储器 | 16K | 32K | 64K | 64K | 16K | 32K | 64K | 64K | ||||||||||||
数据区 | 输入输出继电器 | 8192 点（X0.0 ~ X511.15/Y0.0 ~ Y511.15）程式可用软元件数 | ||||||||||||||||||
内部继电器[M] | 8192（M0~M8191） | |||||||||||||||||||
数据 暂存器 | 16384 (D0~D16383） | 32768 (D0~D32767) | 65536 (D0~D65535) | 65536 (D0~D65535) | 16384 (D0~D16383） | 32768 (D0~D32767) | 65536 (D0~D65535) | 65536 (D0~D65535) | ||||||||||||
通讯暂存器 | 16384（L0~L16383） | 32768（L0~L32767） | 65536（L0~L65535） | 65536（L0~L65535） | 16384（L0~L16383） | 32768（L0~L32767） | 65536（L0~L65535） | 65536（L0~L65535） | ||||||||||||
计数器 | 2048（C0~C2047） | |||||||||||||||||||
定时器 | 2048（T0~T2047） | |||||||||||||||||||
32位计数器标誌[HC] | 64（HC0~HC63） | |||||||||||||||||||
步进标誌[S] | 2048（S0~S2047） | |||||||||||||||||||
索引暂存器[E] | 32（E0~E31） | |||||||||||||||||||
特殊标誌[SM] | 2048（SM0~SM2047） | |||||||||||||||||||
特殊暂存器[SR] | 2048（SR0~SR2047） | |||||||||||||||||||
支持断电保持的区域 | M,T,C,HC，D0~D16383（AHCPU500），D0~D32767最多可以设定32768个（AHCPU510/ AHCPU520/ AHCPU530）;SR（部分停电保持并且不能被改变详细内容请参考SR选单） | |||||||||||||||||||
实时时钟 | 有（最高30天断电保持） | |||||||||||||||||||
程式语言 | ISPSOFT软体+COMMGR通讯管理，支持LD、FBD、SFC、ST、IL程式语言 | |||||||||||||||||||
存储接口 | SD card（SD1.0）功能：对主机进行数据的备份与还原 | |||||||||||||||||||
SD card | 支持市售SDcard 台达型号：FMC-SD1G 容量：1GB；速度（读/写）:18/15MB/s;重複擦写次数：10，000次；工作温度：-40~85℃ | |||||||||||||||||||
功能块 | 64 | 256 | 512 | 1024 | 64 | 256 | 512 | 1024 | ||||||||||||
系统功能 | 中断和错误/故障处理，诊断功能，模组参数赋值，数据和程式的複製和恢复功能，操作模式转换 | |||||||||||||||||||
TASK数目 | 283（周期性：32个；I/O中断：32个；时间中断：4个；通讯中断：2个；外部24V低电压检测：1个；外部中断：212个） | |||||||||||||||||||
下载程式口 | mini USB，程式上下载及监控 | |||||||||||||||||||
串列通讯口 | 2组，支持RS232/RS485/RS422 | 1组，支持RS232/RS485/RS422 | ||||||||||||||||||
Ethernet 通讯连线埠 | —— | 10/100M，MODBUS TCP协定 | ||||||||||||||||||
配置设定通讯连线埠 | Mini USB | |||||||||||||||||||
PLC Link | 最大长度可达450 Words 相关暂存器区：SM,SR | |||||||||||||||||||
Ethernet Link | 每台机器最多可进行128块区块的数据交换，相关暂存器区：M（以word 为单位）, D, L，支持模组：AHCPU530-EN, AH10EN-5A | |||||||||||||||||||
安规认证 | CE/UL | |||||||||||||||||||
产品特色
ISPSoft编辑软体，提供五种编程语言及图形化界面
主底板与扩展底板之间扩展电缆可达100米，增加硬体规划的弹性
支持模组热插拔功能，提升维护便利性，且全系列模组可在严苛环境下运作
操作环境：-20~60℃/5-95%（无凝结）
存储环境：-40~70℃/5-95%（无凝结）
採用双核多任务运算处理器
最大I/O扩充点数：
DIO最大支持点数为4352点
AIO最大支持通道数为544个通道
RIO最大支持能力为125440个数字点/3920个模拟通道
程式容量：最大256K steps
数据暂存器增加为64K words
高速的程式处理能力：处理1K steps只需0.3ms
CPU模组内置全隔离RS232/422/485、Mini USB、Ethernet、SD Card 1.0（兼容市面存储卡）
多元化模组选择，包含数字I/O、模拟I/O、温度、网路、脉冲、及DMCNET运动控制等模组
模组种类
分类 | 机种名称 | 说明 | |
电源模组 | AHPS05-5A | 100-240VAC 50/60Hz电源模组 | |
AHPS15-5A | 24VDC/36W | ||
CPU模组 | AH16AM10N-5A | 基本型CPU模组，内建RS-485*2、USB通讯连线埠以及SD卡接口，支持768点I/O，程式容量16k steps | |
AH16AM30N-5A | 基本型CPU模组，内建乙太网、RS485、USB通讯连线埠以及SD卡接口，支持768点I/O，程式容量16k steps | ||
AH16AN01P-5A | 基本型CPU模组，内建RS-485*2、USB通讯连线埠以及SD卡接口，支持1280点I/O，程式容量64k steps | ||
AH16AN01R-5A | 基本型CPU模组，内建乙太网、RS485、USB通讯连线埠以及SD卡接口，支持1280点I/O，程式容量64k steps | ||
AH16AN01S-5A | 基本型CPU模组，内建RS-485*2、USB通讯连线埠以及SD卡接口，支持2304点I/O，程式容量128k steps | ||
AH16AN01T-5A | 基本型CPU模组，内建乙太网、RS485、USB通讯连线埠以及SD卡接口，支持2304点I/O，程式容量128k steps | ||
AH16AP11P-5A | 基本型CPU模组，内建RS-485*2、USB通讯连线埠以及SD卡接口，支持4352点I/O，程式容量256k steps | ||
AH16AP11R-5A | 基本型CPU模组，内建乙太网、RS485、USB通讯连线埠以及SD卡接口，支持4352点I/O，程式容量256k steps | ||
主底板 | AH16AP11T-5A | CPU/RTU专用4槽主底板 | |
AH32AM10N-5A | CPU/RTU专用6槽主底板 | ||
AH32AM10N-5B | CPU/RTU专用8槽主底板 | ||
AH32AM10N-5C | CPU/RTU专用12槽主底板 | ||
扩展底板 | AH32AN02P-5A | CPU/RTU专用6槽扩展底板 | |
AH32AN02P-5B | CPU/RTU专用8槽扩展底板 | ||
数字I/O模组 | AH16AM10N-5A | 24VDC, 5 mA,端子台 | |
AH16AM30N-5A | 100 to 240VAC, 4.5~9mA (100V, 50Hz),端子台 | ||
AH16AN01P-5A | 12-24VDC，0.5A，PNP输出，端子台 | ||
AH16AN01R-5A | 240VAC/24VDC，2A，继电器输出，端子台 | ||
AH16AN01S-5A | 120/240VAC,0.5A,TRIAC输出，端子台 | ||
AH16AN01T-5A | 12-24VDC，0.5A，NPN输出，端子台， | ||
AH16AP11P-5A | 输入信号24VDC，5mA, 输出信号12~24VDC,0.5A,PNP输出，端子台 | ||
AH16AP11R-5A | 输入信号24VDC,5mA 输出信号240VAC/24VDC,2A,继电器输出，端子台 | ||
AH16AP11T-5A | 输入信号24VDC,5mA 输出信号12-24VDC,0.5A,NPN输出，端子台 | ||
AH32AM10N-5A | 24VDC,5mA，端子台 | ||
AH32AM10N-5B | 24VDC,5mA DB37,连线器 | ||
AH32AM10N-5C | 24VDC,5mA ,牛角座 | ||
AH32AN02P-5A | 12-24VDC,0.1A,PNP输出，端子台 | ||
AH32AN02P-5B | 12-24VDC,0.1A,PNP输出，DB37连线器 | ||
AH32AN02P-5C | 12-24VDC,0.1A,PNP输出，牛角座连线器 | ||
AH32AN02T-5A | 12-24VDC,0.1A,NPN输出，端子台 | ||
AH32AN02T-5B | 12-24VDC,0.1A,NPN输出，DB37连线器 | ||
AH32AN02T-5C | 12-24VDC,0.1A,NPN输出，牛角座连线器 | ||
AH64AM10N-5C | 24VDC,3.2mA,牛角座连线器 | ||
AH64AN02P-5C | 12-24VDC,0.1A,PNP输出，牛角座连线器 | ||
AH64AN02T-5C | 12-24VDC,0.1A,NPN输出，牛角座连线器 | ||
模拟I/O模组 | AH04AD-5A | 4通道模拟信号输入 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 0/4mA~20mA , -20mA~20mA 转换时间：150us/通道 | |
AH08AD-5B | 8通道模拟信号输入 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 转换时间：150us/通道 | ||
AH04DA-5A | 4通道模拟信号输出 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 0/4mA~20mA 转换时间：150us/通道 | ||
AH08DA-5B | 8通道模拟信号输出 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 转换时间：150us/通道 | ||
AH08DA-5C | 8通道模拟信号输出 | ||
AH08AD-5C | 8通道模拟信号输入 | ||
AH06XA-5A | 4通道模拟信号输入 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 0/4mA~20mA , -20mA~20mA 转换时间：150us/通道 2通道模拟信号输出 硬体解析度：16位 0/1V~5V , -5V~5V , 0V~10V , -10V~10V 0/4mA~20mA 转换时间：150us/通道 | ||
温度模组 | AH04PT-5A | 4通道4线式或3线式RTD温度感测 感测器型式：Pt100，Pt1000，Ni100，Ni1000，或0~300Ω 解析度：0.1℃/0.1℉（16位） 转换时间：4线式转换时间:150ms/通道，3线式转换时间：300ms/通道 | |
温度模组 | AH04TC-5A | 4通道热电耦温度感测 感测器型：J，K，R，S，T，E，N，B或-150~+150mV 解析度：0.1℃/0.1℉ 转换时间：200ms/通道 | |
AH08TC-5A | 8通道热电耦温度感测 感测器型：J，K，R，S，T，E，N，B或-150~+150mV 解析度：0.1℃/0.1℉ 转换时间：200ms/通道 | ||
运动控制模组 | AH02HC-5A | 2通道高速计数器模组，200kHz | |
AH04HC-5A | 4通道高速计数器模组，200kHz | ||
AH05PM-5A | 2轴脉冲型运动控制模组（1MHz） | ||
AH10PM-5A | 6轴脉冲型运动控制模组（4轴1MHz / 2轴200kHz） | ||
AH20MC-5A | 12轴DMCNET（Delta Motion Control Network）运动控制模组（10Mbps） | ||
中断模组 | AH16AR10N-5A | AH500中断IO模组 | |
光纤模组 | AHAADP01EF-5A | 背板专用光纤模组（D） | |
AHAADP02EF-5A | 背板专用光纤模组（U） | ||
网路模组 | AH10EN-5A | 乙太网主站模组 内建两个乙太网接口，支持MODBUS TCP主站 | |
AH10SCM-5A | 串列通讯模组，内建两组RS485/422接口，电源及通讯全隔离，支持MODBUS与UD Link协定 | ||
AH10DNET-5A | DeviceNet网路模组，可以做主站或者从站，通讯速率最大可达1Mbps。 | ||
AH10COPM-5A | CANopen模组 | ||
AH10PFBM-5A | PROFIBUS通讯模组，主站模组 | ||
AH10PFBS-5A | PROFIBUS通讯模组，从站模组 | ||
远程I/O通讯模组 | AHRTU-DNET-5A | DeviceNet远程I/O通讯模组 | |
扩展通讯线 | AHACAB06-5A | 扩展底板专用0.6m扩展通讯线 | |
AHACAB10-5A | 扩展底板专用1.0m扩展通讯线 | ||
AHACAB15-5A | 扩展底板专用1.5m扩展通讯线 | ||
AHACAB30-5A | 扩展底板专用3.0m扩展通讯线 | ||
另有5-100m型号可选 | |||
I/O连线线 | DVPACAB7A10 | 1.0m I/O连线线（牛角座），适用AH64AM10N-5C | |
DVPACAB7B10 | 1.0m I/O连线线（牛角座），适用AH64AN02T-5C、AH64AN02P-5C | ||
DVPACAB7C10 | 1.0m I/O连线线（DB37） | ||
DVPACAB7D10 | 1.0m I/O连线线，适用AH04HC-5A、AH20MC-5A | ||
DVPACAB7E10 | 1.0m I/O连线线，适用AH10PM-5A | ||
配线模组 | DVPAETB-ID32A | I/O配线模组（32点输入），适用AH64AM10N-5C | |
DVPAETB-OR16A | I/O配线模组（16点继电器输出），适用AH64AN02T-5C | ||
DVPAETB-OR16B | I/O配线模组（16点继电器输出），适用AH64AN02P-5C | ||
DVPAETB-ID32B | I/O配线模组（32点输入），适用AH32AM10N-5B | ||
DVPAETB-OR32A | I/O配线模组（32点继电器输出），适用AH32AN02T-5B | ||
配线模组 | DVPAETB-OR32B | I/O配线模组（32点继电器输出），适用AH32AN02P-5B | |
DVPAETB-OT32B | I/O配线模组（32点电晶体输出），适用AH32AN02T-5B与AH32AN02P-5B | ||
DVPAETB-IO16C | I/O配线模组，适用AH04HC-5A与AH20MC-5A | ||
DVPAETB-IO24C | I/O配线模组，适用AH10PM-5A | ||
防护模组 | AHASP01-5A | 未使用插槽之专用防护模组 | |
