该规範获得数家消费性电子产品市场领导者的支持，包括诺基亚、索尼移动通信、德州仪器、意法半导体、三星、美光、SK海力士等。UFS卡被视作嵌入式多媒体存储卡（embeddedMultiMediaCard，eMMC）和SD卡的取代者。 UFS使用MIPI联盟开发的M-PHY物理层，拥有2.9Gbps每执行绪至5.8Gbps每执行绪的速度。UFS实现了一个全双工的LVDS串口，较8个平行执行绪的eMMC而言拥有更宽的频宽。

UFS相较eMMC最大的不同是并行信号改为了更加先进的串列信号，从而可以迅速提高频率；同时半双工改为全双工；UFS基于小型计算机系统接口（SCSI）结构模型（英语：SCSI architectural model 以及支持SCSI标记指令序列（英语：SCSI Tagged Command Queuing）。

Linux核心已经支持UFS格式。

2011年，JEDEC固态技术协会（JEDEC）研发了UFS 1.0标準，2012年6月发表了v1.1，2013年9月，发表了UFS 2.0标準。相对于1.1，2.0版本支持较高的链路频宽，以提供较高的性能。此外，此版本也提供加密功能扩展以及额外的省电功能。2016年3月推出了2.1版本。

eMMC和UFS这都是快闪记忆体的规格。

UFS2.0和eMMC5.1

eMMC：eMMC的全称为“embedded Multi Media Card”，即嵌入式的多媒体存储卡。是由MMC协会所订立的、主要是针对手机或平板电脑等产品的内嵌式存储器标準规格。eMMC的一个明显优势是在封装中集成了一个控制器，它提供标準接口并管理快闪记忆体，使得手机厂商就能专注于产品开发的其它部分，并缩短向市场推出产品的时间。这些特点对于希望通过缩小光刻尺寸和降低成本的NAND供应商来说，同样的重要。

大多数主流中端手机採用的都是eMMC5.1的快闪记忆体，其理论频宽为600M/s。顺序读取速度为250M/s，顺序写入速度为125M/s。

UFS：UFS2.0是2013年电子设备工程联合委员会发布的新一代快闪记忆体存储标準，UFS的全称则是UniversalFlashStorage，即“通用快闪记忆体存储”，同样是一种内嵌式存储器的标準规格，同样是整合有主控晶片的快闪记忆体，不过其使用的是PC平台上常见的SCSI结构模型并支持对应的SCSI指令集。速度不仅吊打eMMC5.1，甚至电脑上的SSD都不敢小觑它的存在，UFS2.0是当前主流高端旗舰的标配，其持续读写速度在700M/s左右，而UFS2.1就更厉害了，其数据读取速度飙升至1.5G/s，相当于2.0的两倍。

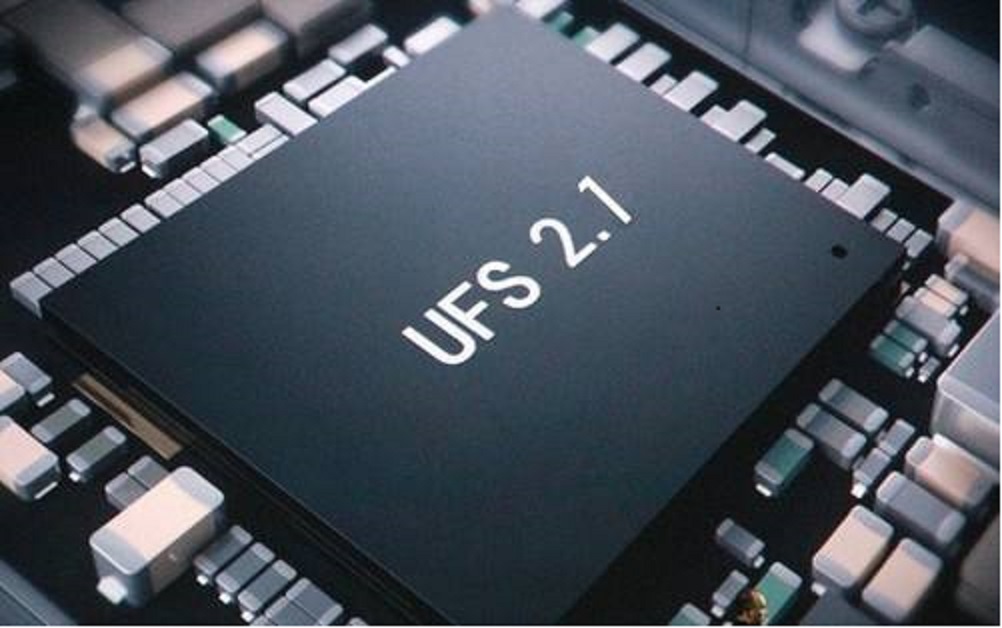

新一代UFS

虽然说eMMC快闪记忆体和UFS快闪记忆体在外观和作用上都没明显区别，但是实际上两者的内部结构却有着本质上的差异。而正是这种内部结构上的本质区别，这让两者的理论频宽产生了极大的差异。

规格差异

eMMC：eMMC快闪记忆体基于并行数据传输技术打造，其内部存储单元与主控之间拥有8个数据通道，传输数据时8个通道同步工作，工作模式为半双工，也就是说每个通道都可以进行读写传输，但同一时刻只能执行读或者写的操作，与PC上已经淘汰的IDE接口硬碟很是相似。

UFS:而UFS快闪记忆体则是基于串列数据传输技术打造，其内部存储单元与主控之间虽然只有两个数据通道，但由于採用串列数据传输，其实际数据传输时速远超基于并行技术的eMMC快闪记忆体。此外UFS快闪记忆体支持的是全双工模式，所有数据通道均可以同时执行读写操作，在数据读写的回响速度上也要凌驾于eMMC快闪记忆体。

以上是理论数据的对比，下面是落实到价格上的对比。价格方面的UFS和eMMC快闪记忆体的区别非常大，本周报价来看，手机上常用的32GB和64GB的eMMC单价为9.87美元和21美元，折合人民币约为67元和145元，而我在东芝供应商网站上查到的一款64GB的UFS2.1快闪记忆体的价格高达285元，几乎是两倍的价格。

价格对比
