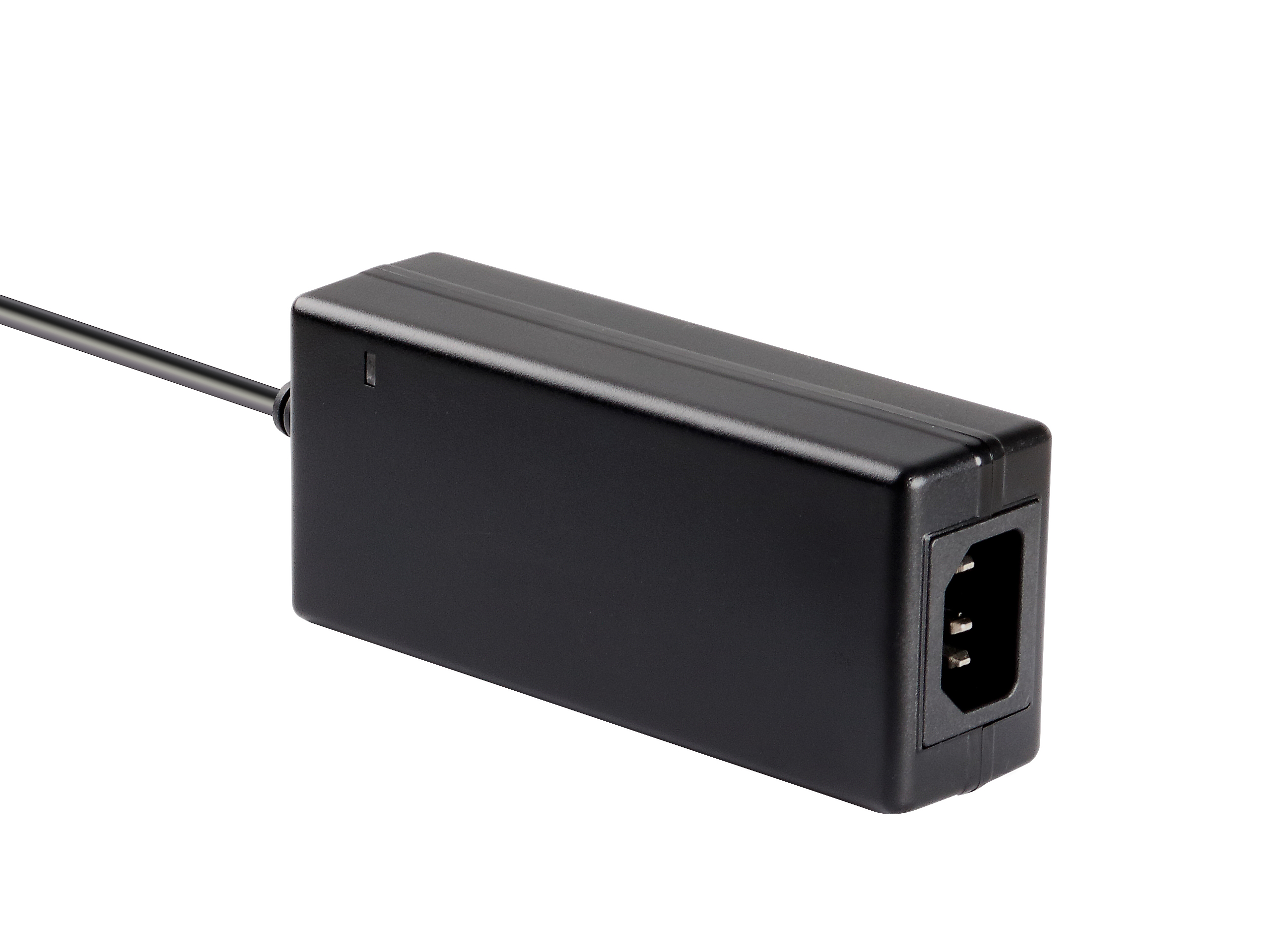

12v5a电源适配器（Power adapter）是小型携带型电子设备及电子电器的供电电源变换设备，一般由外壳、变压器、电感、电容、控制IC、PCB板等元器件组成，它的工作原理由交流输入转换为直流输出。12v5a电源适配器是输出为直流12V5A电源适配器。

调整範围（Variation Range）:90-264Vac

（Nominal Frequency）:

（Variation Frequency）:

当输入交流电压为额定值的下限时,输出电压负载满载，最大输入交流电流2.5A。

2.5Arms max At any input voltage and rated, DC output rated load.

输出额定负载环境温度25℃，输入240Vac冷态起动电源最大浪涌电流小于15A。

15Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.

当输入电压240Vac时，最大漏电流为3.5mA。

3.5mA Max At 240Vac input.

电压（+12Vdc） 最小负载( 0A ) 最大负载（5A ） 峰值功率（ 7A ） 输出功率（60W）

电压（+12Vdc） 最小空载电压（12.0V） 最大空载电压（12.6V） 线性调整（ ±3% ） 负载调整（ ±5%）

测试条件：任何负载正常工作下，使用示波器频宽为20MHz连线到适配器的输出端，同时输出端并连一个4.7uF的电解电容和一个0.1uF的瓷片电容。

The ripple and noise are as follows when measure with Max. Bandwidth of 20MHz and Parallel 4.7uF/0.1uF,crossed connected at testing point.

Voltage Ripple And Noise(Max.)

+12.0Vdc ≤100mVp-p

当输入115Vac和输出最大负载时,最大启动时间为2S。

2 second Max. At 115Vac input and output Max. Load.

当输入115Vac和输出最大负载时最大时间为40mS。

40mS Max. At 115Vac input and output Max. Load.

3.6保持时间(Hold Up Time):

当输入115V和输出最大负载时,最小保持时间为5mS。

5mS Min. At 115Vac input and output Max. Load.

当输入100Vac和输出最大负载时,最小80%。

80%100Vac input and output Max. Load.

当输入240Vac和输出最大负载时，最小85%。

85% 240Vac input and output Max. Load.

在电源开启或关闭的时候,最大15%。

15%Max.When power supply at turn on or turn off.

该电源供给器在短路解除时,能恢复正常工作。

The power supply will be auto recovered when short circuit faults remove.

过流故障排除后，电源将自动恢复正常工作。

The power supply will be auto recovered when over current faults remove.

当输出电压超过额定电压时,电源将保护,故障排除后不能恢复正常工作。

The power supply will not be auto recovered when faults remove.

0℃~ 40℃,满载,正常工作(Full load Normal operation)。

0℃to40℃,Full load Normal operation.

-20℃to85℃,带外壳(With package).

5%(0℃)～90%(40℃),72小时,满载,正常工作

5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.

1、测试标準:国际电工电子委员会Operating: IEC 721-3-3 3M3

5～9Hz,A=1.5mm 加速度（9～200Hz,Acceleration 5m/s2） 2、运输（Transportation）： IEC 721-3-2 2M2

5-9Hz，A=3.5mm

9～200Hz,加速度Acceleration=5m/S2

200～500HZ,加速度Acceleration=15m/S2

3、轴向振动（Axes,10 cycles per axis）.

在测试过程中不能出现永久性的损坏。

No permanent damage may occur during testing.

在电源开启和关闭后，样机能够恢复到最初条件。

The product has to restors its original situation after power off/on.)

UL CCC CE PSE FCC ROHS SAA

()Primary to secondary)：3000Vac/5mA/60s.

外壳尺寸:119*52*34mm

12V5A电源适配器

The power supply size ：119*52*34mm

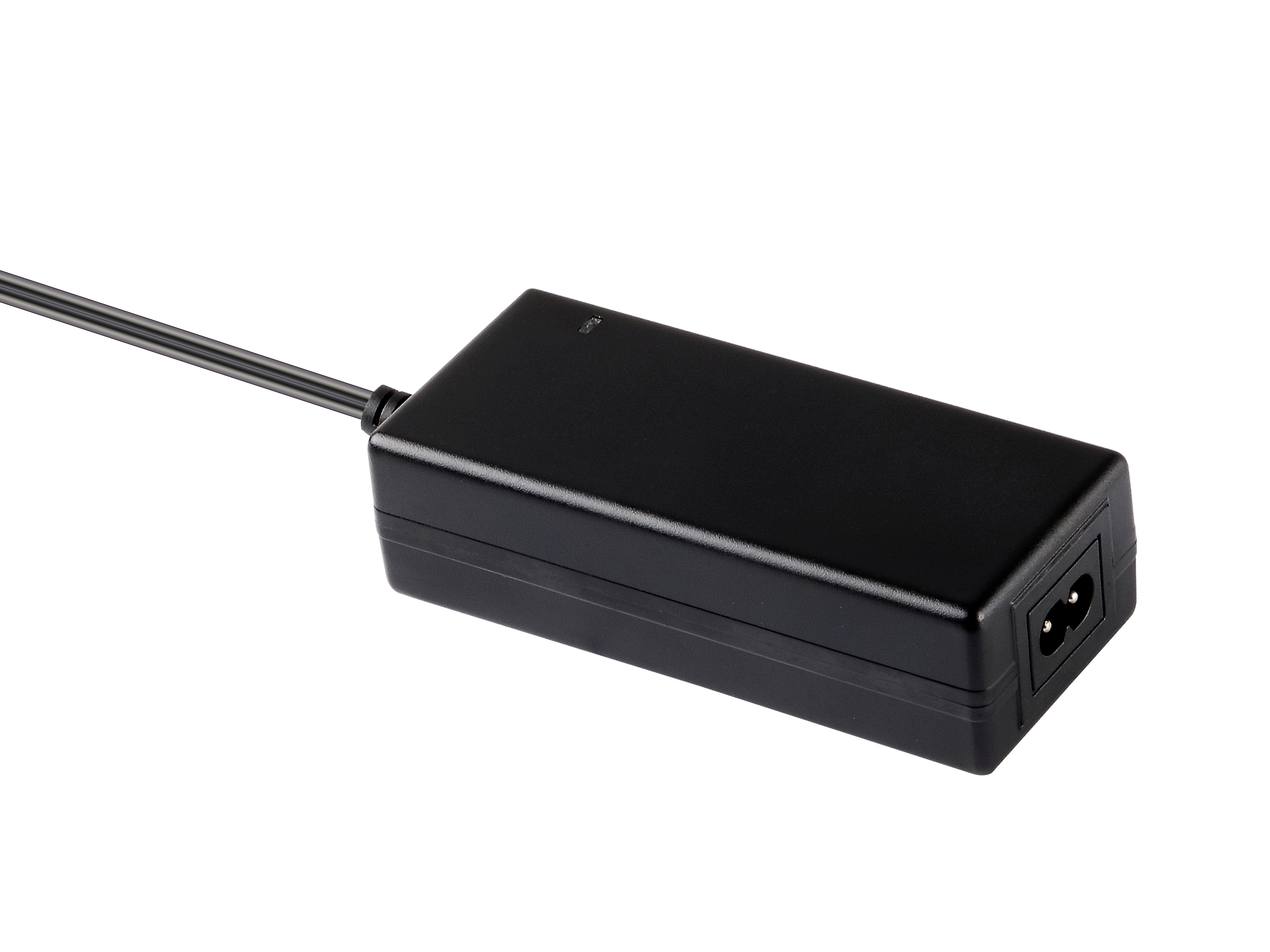

国标八字尾

DC线：AWM 2464 18AWG*2C,VW-1，80°C，FT1,300V，线上有字，总长度为1米带磁环，DC头为5.5*2.1*10MM

DC cable：AWM 2464 18AWG*2C，VW-1，,80°C，FT1，300V，with word

on the cord，Length：1M,DC5.5*2.1*10MM

白底黑字

White words with black background or

材质：肖银龙

Material: 肖银龙

耐高温110度以上

Endure heat above110℃

厚度0.12mm

Thickness:0.12mm

3*RI±0.1mm

3*RI±0.1mm

斜角2.5mm

Angle 2.5mm

PE袋子+小白盒+外箱;

数量:100台/箱;

外箱尺寸:460*390*250mm;

重量:20KG
