滚轮传送带是由滚轮、轴承及框架构成的，用于流水线、自动化设备、物流设备传送物品的必要设备。
基本介绍
- 中文名：滚轮传送带
- 外文名：Roller conveyors
- 套用範围：广泛用于流水线
滚轮传送带
Roller conveyors
滚轮传送带滚轮传送带类别：
①滚轮直径19mm型；
②滚轮直径28mm型；
③滚轮直径38mm型。
滚轮传送带的选型方法

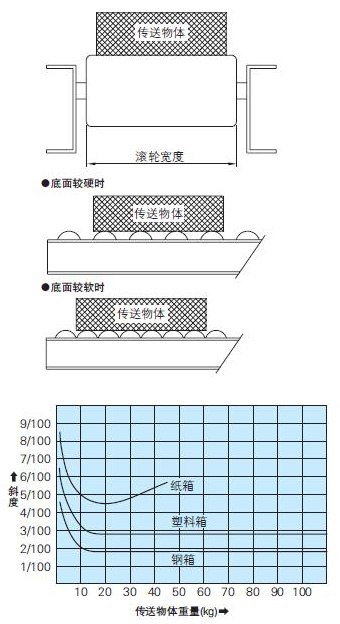

①选择滚轮宽度
根据传送物体的外形尺寸选择滚轮宽度。
1.滚轮宽度在传送物体底面宽度+50mm以上最为合适。
2. 採用托盘或类似方式传送时，即使滚轮宽度在传送物体底面宽度以下，只要传
送物体接触不到框架，就没有问题。
②选择轮距
轮距取决于传送面的底面长度和传送物体的重量。
● 传送物体的底面较硬时
传送铁、塑胶等底面较硬物体时，所选轮距必须确保以4根(3个轮距)以上的滚轮
来承载传送物体。
● 传送物体的底面较软时
传送纸箱、橡胶等底面较软的物体，可能会卡住时，所选轮距必须确保以6根(5个
轮距)以上的滚轮来承载传送物体。另外，每个滚轮承受的强度须在下表所示的
滚轮强度以下。
● 载运时承受冲击时
载运时承受冲击时，冲击载荷可达通常载荷的1.5~3倍以上，因此，请选择有足
够传送能力的传送带。
单根滚轮强度一览表
滚轮外径\滚轮强度（N） | W113 | W213 | W313 | W413 | W513 |
19.1mm | 618 | 530 | 343 | 294 | 206 |
28.6mm | 1236 | 1059 | 687 | 588 | 412 |
38.1mm | 1342 | 1342 | 922 | 785 | 588 |
③选择自走斜度
如果将滚轮传送带倾斜设定，传送物体将会靠自重移动。此时的倾斜度称作自走
斜度。自走斜度也会因传送物体的底面状态、材质、重量而改变。
滚轮传送带工作示例图

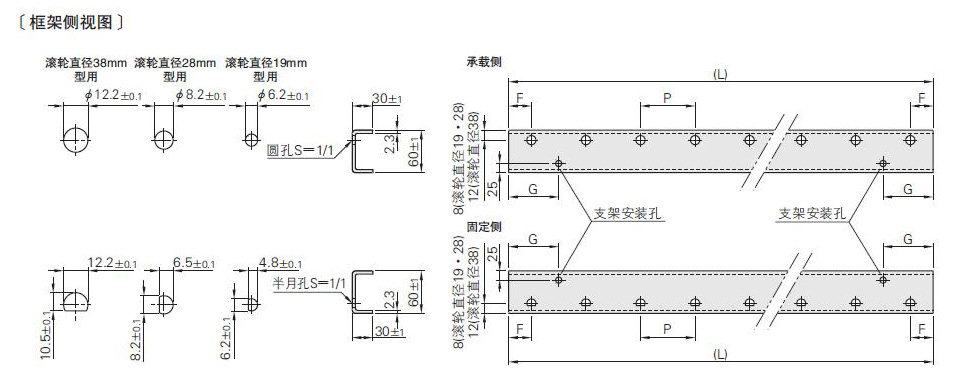

滚轮传送带构造图滚轮传送带材质属性：
滚轮 | 材质 | 钢 |
表面处理 | 铬酸盐光泽处理 | |
轴承 | 材质 | 钢 |
框架 | 材质 | 钢 |
表面处理 | ※ZAM电镀 | |
R型销 | 材质 | 钢 |
表面处理 | 铬酸盐光泽处理 | |
框架连线桿 | 材质 | 钢 |
表面处理 | 铬酸盐处理 | |
螺丝、螺帽 | 材质 | 钢 |
表面处理 | 铬酸盐光泽处理 |
※ZAM电镀：锌-铝-镁的熔融电镀
