1.架空光缆主要用于二级干线及其以下等级的光缆线路，适用于地形平坦、起伏较小的地区。

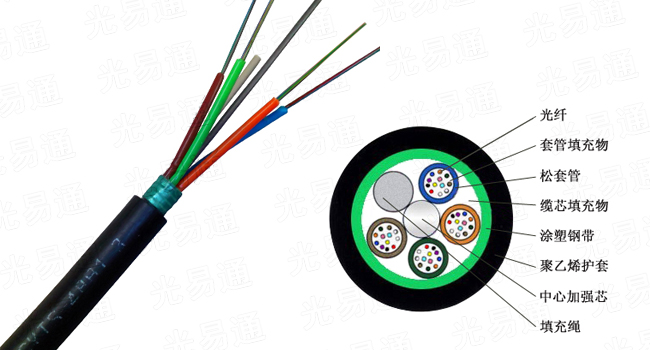

架空光缆（自承式）

2.架空光缆主要有挂在钢绞线下和自承式两种吊挂方式，目前基本都採用钢绞线支承式。其敷设方式为通过桿路吊线托挂或捆绑(缠绕)架设。

架空光缆易受颱风、冰凌、洪水等自然灾害的威胁，架空光缆也容易受到外力影响和本身机械强度减弱等影响，因此架空光缆的故障率高于直埋和管道式的光纤光缆。

架空线路的桿间距离，市区为25~40米，郊区为40~50米，其他地段最大不超过67米。

架空光缆的吊线应採用规格为7/2.2mm的镀锌钢绞线，对于採用轻铠式光缆挂设时可採用7/2.0mm或/1.8mm的钢绞线。

架空光缆的垂度要考虑架设过程中和架设后受到最大负载时产生的伸长率。

架空光缆可适当的在桿上作伸缩余留。

按设计要求进行立桿，放吊线或利用原有桿路进行整治达到规定要求。

光缆挂鈎的卡挂间距要求为50厘米允许偏差不大于±3厘米。光缆卡挂应均匀，挂鈎托板齐全，对各种光缆的外径选用不同大小的挂鈎型号。

1、吊线式：先用吊线紧固在电桿上，然后用挂鈎将光缆悬挂在吊线上，光缆的负荷由吊线承载。

2、自承式：用一种自承式结构的光缆，光缆呈"8"字型，上部为自承线，光缆的负荷由自承线承载。

1）架空光缆在平地敷设光缆时，使用挂鈎吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。光缆接头应选择易于维护的直线桿位置，预留光缆用预留支架固定在电桿上。

2）架空桿路的光缆每隔3-5档桿要求作U型伸缩弯，大约每1公里预留15米。

3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档桿左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标誌牌。

5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电桿拉线应套包发光棒，长度为2米。

7）为防止吊线感应电流伤人，每处电桿拉线要求与吊线电气连线，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、管道光缆敷设要求

1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应採用整盘敷设，

3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑胶纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和ODF架上均採用塑胶标誌牌以示区别。

三、墙壁光缆敷设要求

1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3）吊执行绪式採用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规範》。

5）钉固螺丝必须在光缆的同一侧。光缆不宜以卡钩式沿墙敷设。不可避免时，

6）应在光缆上加套子管予以保护。光缆沿室内楼层凸出墙面的吊线敷设时，卡钩距离为1米。

四、局内光缆敷设要求

1）局内光缆在经由走线架、拐弯点（前、后）应予绑扎，垂直上升段应分段（段长不大于1米）绑扎，上下走道或墙壁应每隔50cm用2～3圈绑扎，绑扎部位应垫胶管，避免受到侧压力。

2）局内光缆不改变程式时，採用PVC阻燃胶带包扎作防火处理，进线孔洞要求用防火泥堵塞。

3）ODF架端子板上应清楚注明各端子的局向和序号。

4）局内光缆预留盘圈绑扎固定在走线架或墙壁上，基站光缆可预留在基站外的终端桿上。

5）局内光缆一般从局前手井经地下进线室引至光传输设备。局内光缆应挂按相关规定製作的标识牌以便识别。

6）光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应採取保护措施。

7）局内光缆应布放整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上。

8）按规定预留在设备侧的光缆，可以留在传输设备机房或进线室。有特殊要求预留的光缆，应按设计要求留足。

9）光缆引入局站后应堵塞进线管孔，不得渗水、漏水。

五、光缆成端

1）应根据规定或设计要求留足预留光缆。

2）在设备机房的光缆终端接头安装位置应稳定安全，远离热源。

3）成端光缆和自光缆终端接头引出的单芯软光纤应按照ODF的说明书进行

4）走线并按设计要求进行保护和绑扎。

5）单芯软光纤所带的连线器，应按设计要求顺序插入光配线架（分配盘）。

6）未连线软光纤的光配线架（分配盘）的接口端部应盖上塑胶防尘帽。

8）软光纤在机架内的盘线应大于规定的曲率半径。

9）光缆在光纤配线架（ODF）成端处，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连线到保护地线上。

10）软光纤应在醒目部位标明方向和序号。

架空光缆的布放方法目前有两种：一种是定滑轮牵引法，包括人工牵引法和机械牵引法;另一种是光缆盘移动放出法。

一、定滑轮牵引法

架挂光缆时，首先架好待放的光缆盘，在引上和引下两处的电桿上固定好布放光缆用的大滑轮。每桿档内的吊线上，每隔10～20

m挂一个小滑轮(导引滑轮)，并将牵引绳穿放入小滑轮内。然后，做好牵引头，并将牵引绳与光缆连线好，準备布放。

当採用人工牵引时，人工推动光缆盘逐渐将光缆放出，然后每隔一根电桿设一个人上桿进行辅助牵引(必要时在角桿上装设导引滑轮)。在牵引端逐渐收紧牵引绳，使光缆慢慢放出。为了充分保证光纤的安全，在光缆线路的放缆端、收缆端及光缆牵引头处，应设3部联络话机，并时刻保持联络畅通。当单盘光缆较长时，一般分两次布放：即在布放完前半盘后，就地倒“8”字，再向另一个方向布放后半盘。

当採用机械牵引时，机械牵引主机应置于收缆端，辅助牵引机置于架设路由的适当位置。在放缆端架起待放的光缆盘，人工推动光缆盘使光缆从盘的上方逐渐放出，以机械代替人工牵引，达到布放光缆的目的。在牵引端头製作时，一定要保证牵引力主要作用在光缆的加强件上。在光缆允许牵引力的限制下，一次布放的光缆长度应视地形条件而定。另外，光缆牵引机的牵引速度要事先确定好。当牵引张力超过标準时，要有自动切断或告警装置。

光缆布放完毕后，应留好接头所需的光缆长度和每根电桿预留的光缆长度。最后，将包扎好端头的余缆挂在电桿上。

布放吊挂式架空光缆时，可适当在桿上做伸缩弯，在中负荷区、重负荷区、超重负荷区，一般要求每根桿上都有预留;在轻负荷区，每隔3～5桿做一处预留;对于无冰地区，可以不做预留(但布放时光缆不能拉得太紧，注意自然垂度)。桿上光缆伸缩弯的规格如图1所示，靠桿中心部位应採用聚乙烯波纹管保护，预留长度为2

m(一般不得少于1.5m)。预留两侧及绑扎部位，应注意不能捆死，以便在气温变化时能自由伸缩，起到保护光缆的作用。光缆经“十”字吊线或“丁”字吊线处时，也应安装保护管。

架空光缆的固定和架挂，一般使用挂鈎。光缆挂鈎间距为50 cm，允许偏差应不太于±3

cm。挂鈎在吊线上的搭扣方向应一致，挂鈎托板应俱全，不得有机械损伤。在电桿两侧的第一个挂鈎距吊线夹板的距离应为25 cm，允许偏差不大于士2 cm。

二、光缆盘移动放出法

这种架挂方式是把光缆盘架在卡车上(将光缆的一端固定在电桿吊线处)，人工推动光缆盘，让光缆一边沿着架空桿路布放，一边把光缆挂在吊线上。在一个桿距布放完后，就可把光缆固定在吊线上，开始下一个桿距的布放。这种布放方法操作简单，但使用卡车架设受条件的限制。使用这种方法时，一般应符合下列条件。

①道路的宽度能允许车辆行驶。

②架空桿路离路边距离不大于3 m。

③架设段内无障碍物。

④吊线位于桿路上其他线路的最下层。
