5cVI曲线是正达线上电路维修测试仪VI曲线测试改进技术，5种色彩的VI曲线处于5种坐标系下，相关技术论文刊载于中国专业期刊《设备管理与维修》2018年第21期。目的是消除VI曲线测试盲区，避免发生漏检电路信息和漏检器件故障的情况。见下图。

在两个电路结点之间施加一个一定幅度和频率的周期信号，在显示坐标上形成一条电流随电压变化的函式曲线，即：VI曲线。VI曲线形状由电路结点之间的阻抗特性决定。比较好坏电路板相同电路结点之间VI曲线，可以发现阻抗特性发生改变的电路结点，从而确定故障器件。直接观察或两者对比VI曲线的过程称作VI曲线测试。

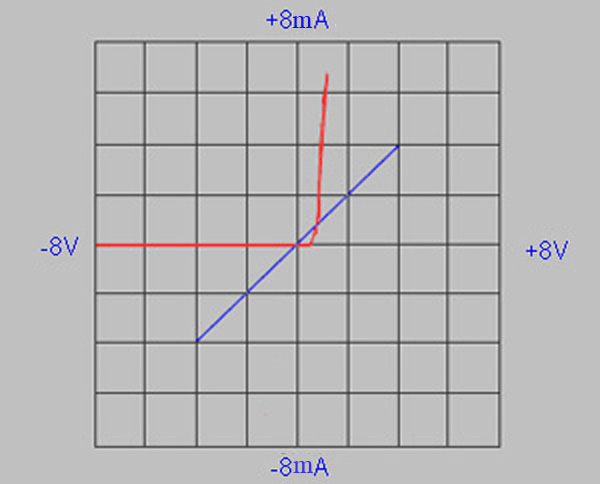

传统VI曲线测试视窗处于1种坐标系下，VI曲线越趋近测试视窗坐标x轴或y轴，测试灵敏度越低。一旦VI曲线重合于x轴或y轴，会出现VI曲线两轴测试盲区。见下图。

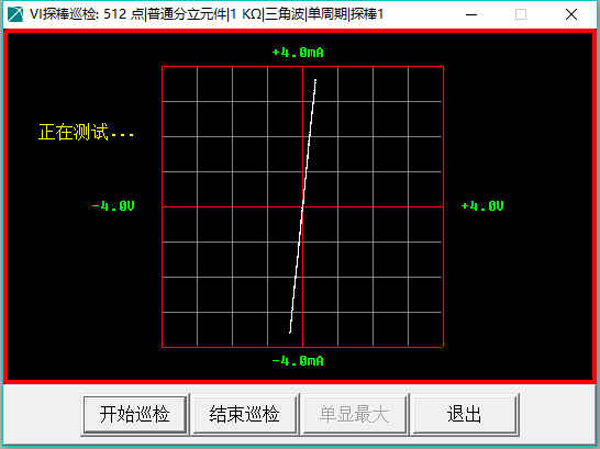

传统VI曲线测试视窗处于1种坐标系下

传统做法是：针对不同阻抗电路结点调整VI曲线坐标系。调整VI曲线坐标系实际就是在调整VI曲线测试信号源中不同的电源内阻r，如同指针式万用表调整欧姆档位。由于一些VI曲线本身形式就是完全或部分重合于x轴或y轴，加之电路结点并联关係的VI曲线比较複杂，因此VI曲线两轴测试盲区有时不易表现。这一直是VI曲线测试的难点，经常会漏检电路信息和器件故障，影响VI曲线测试结果的準确性和可靠性。见下图。

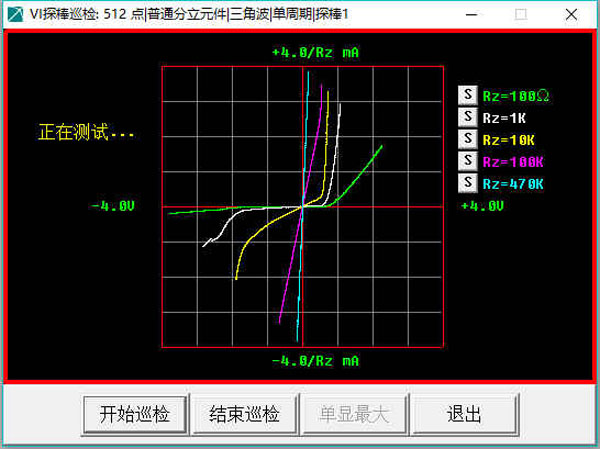

5cVI曲线测试视窗处于5种坐标系下，5种色彩代表5种坐标系的VI曲线同时出现在一个测试视窗中，彼此之间能够相互弥补和消除各自的两轴测试盲区，测试过程中无须调整坐标系。

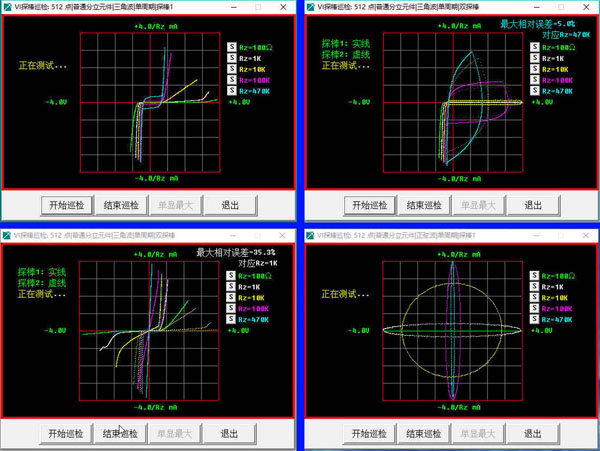

单独测试电路结点时，测试视窗中出现5条VI曲线（5种色彩）。能够充分表现电路结点特徵，不会隐藏淹没并联器件。无论电路结点特徵出现在哪个阻抗区域，必然有1条VI曲线（1种坐标系）处于最高灵敏度，不会漏检电路信息。见下图中的左上图和右下图。

对比测试电路结点时，测试视窗中出现10条VI曲线（依旧是5种色彩，5条实线和5条虚线）。无论电路结点阻抗故障出现在哪个阻抗区域，必然有1对VI曲线（1条实线和1条虚线，1种坐标系）处于最高灵敏度，不会漏检器件故障。见下图中的左下图和右上图。
