火成岩相图（phase diagram of igneous rocks）是反映岩浆在平衡条件下，物相变化与组分、温度、压力等变数之间关係的图解。

岩浆是一个複杂的，包括固体、液体、气体在内的硅酸盐体系。它的形成、结晶、演化等一系列过程，主要受物理化学条件制约，可用实验岩石学方法进行模拟。

火成岩相图以反映硅酸盐体系为主，其类型较多。更複杂的体系，可用四面体或其他辅助投影法表示。相图在现代地质学中的套用十分广泛，并从理论上和方法上指导实验岩石学的研究。

火成岩相图以反映硅酸盐体系为主，其类型较多。

1、根据独立组分的数目多少，可分为一元、二元、三元、四元、五元等体系相图。

2、根据压力大小，可分为常压（1大气压）、低压（<1×10⁹帕）、中压（1-2×10⁹帕）及高压（>2×10⁹帕）等体系相图。

3、根据是否有挥发分及挥发分类型，可分为乾（围）压、水压、CO2压等体系相图。

4、根据熔融特点及混溶程度，可分为低共熔、分解熔融、一致熔融、无限混溶、有限混溶等体系相图等。

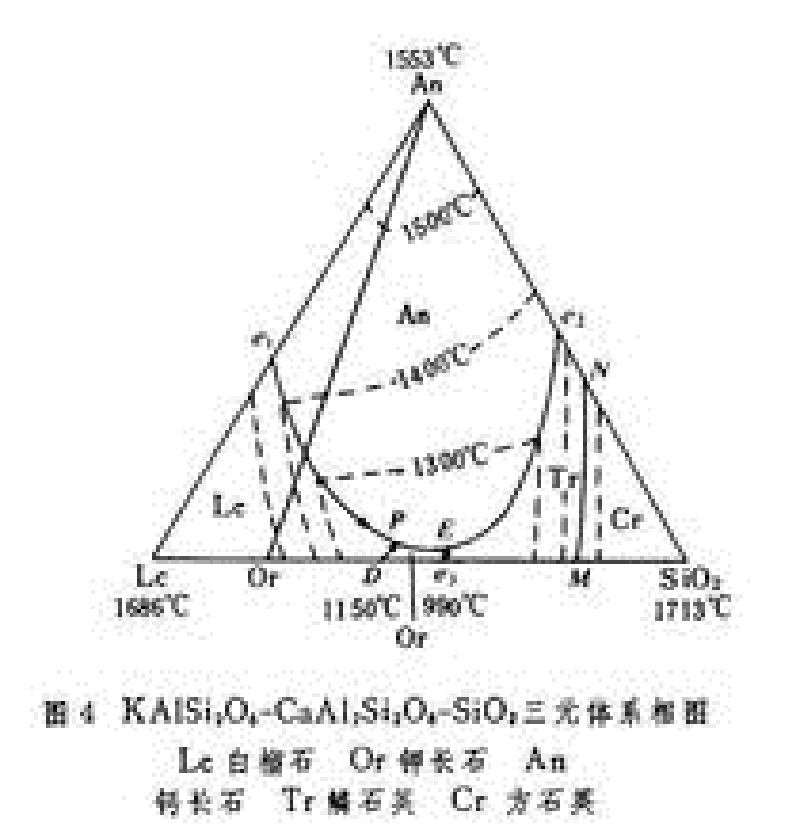

KAlSi₂O₆-CaAl₂Si₂O₈-SiO₂三元体系相图。它以三角坐标表示，三个角顶分别代表三个端员组分：KAlSi₂O₆（白榴石，Lc）、CaAl₂Si₂O₈（钙长石，An）及SiO₂（鳞石英，Tr；方石英，Cr）。图中以等温线代表液相面不同温度的投影。三元体系相图可以看作是由Lc-SiO₂、Lc-An、An-SiO₂三个二元体系组成，Lc-An与An-SiO₂二元体系均为低共熔系，e₁点为Lc与An的低共熔点， e₂点为Tr与An的低共熔点。在该相图中，有An、Lc、Or、Cr的5个结晶区和5条相区界线,其中e₁P、PE、Ee₃、Ee₁为低共熔线，DP为转熔线。此外，在相图中有两个三元无变数点 E和P，E点为Or、An、Tr3个结晶区的交汇点，为三元低共熔点；P点为Lc、Or、An3个结晶区的交汇点，在该点Lc与Or之间发生转熔,故称之为三元转熔点。

更複杂的体系，可用四面体或其他辅助投影法表示。相图在现代地质学中的套用十分广泛，并从理论上和方法上指导实验岩石学的研究。
