普通常规烘乾机工作原理

如图所示，烘乾机在风机的抽力作用下，外面新鲜冷空气直接通过进风口与加热器热交换后变成乾燥的热空气，然后与滚筒中翻滚的衣物进行热交换后被排出机体，而滚筒中的衣物，在乾燥热空气作用下水分逐步蒸发并烘乾。由于衣物中水分蒸发需要吸收和消耗热能，因此烘乾机排风温度随着衣物中水份减少而逐步升高。主要存在问题是加热器外露散热及机壳散热浪费大，蒸汽压力波动对能耗影响很大。

设备结构
由卧式圆柱筒体、排气管道、进料装置、出料装置、筒内螺旋装置、清扫装置、拨料板、引风装置、传动装置、除尘设备与电控设备组成。性能特点　1、解决传统烘乾机顺流脱湿造成的同向运动过程中随系统温度降低后水蒸气返回物料的问题；　2、在烘乾过程中，热气流从尾部向前运动，与物料充分接触，通过热传导、对流、辐射传热量充分利用；3、通过内螺旋搅拌、扫散、抄板，推进物料运动，完成整个烘乾过程；4、逆流传导脱湿，避免减少重複烘乾程式。

滚筒烘乾机广泛套用于食品、饲料、化工、医药、矿山等行业。设备工作过程如下：脱水后的湿物料加入乾燥机后，在滚筒内均布的抄板器翻动下，物料在乾燥机内均匀分散与热空气充分接触，加快了乾燥传热﹑传质。在乾燥过程中，物料在带有倾斜度的抄板和热气质的作用下，至乾燥机另一段星形卸料阀排出成品。该机适用于含水小于85%的各类糟渣物料的乾燥，如啤酒糟、豆渣、喷浆玉米皮、煤泥、果渣等，对于开闢饲料资源，降低饲养成本，减少环境污染具有良好效果10年，我国滚筒烘乾机主要出口产品是振动烘乾设备，真空烘乾设备，中小型粮食、食品及农林土特产品烘乾设备，年出口量超过几百台，出口的主要地区是东南亚及其他开发中国家，并已经打开欧美市场的大门。原理简介滚筒烘乾机的热源来自燃烧装置，採用顺流式加热方式。因此需要烘乾的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘乾机倾斜放置，物料一方面在重力和迴转作用下流向后端，另一方面物料被抄板反覆抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反覆扬撒，所含的水分逐渐被烘乾，从而达到烘乾的目的。操作方法打开机门，将脱水机脱水后的物料均匀地旋转在转筒内，然后将门关闭锁紧。根据物料种类，选择合适的时间，调节定时装置至所需时间。按启动按钮，起动风机，根据用户需要，转筒旋转方向可选择单向旋转和双向旋转。只要将电脑板开关旋向单向或双向，机器就会根据要求执行单向运转或双向运转。(正转25秒，停5秒，反转25)经常从观察窗观看内部织物的翻转情况，如发现意外情况应及时切断电源，检查故障。机器运行至规定时间时，机器将自动停止运转，此时须请操作者开门检查内部织物的烘乾情况，如未达到效果，可适当延长时间。

主要特点採用自动控制装置，只需通过控制台调节好时间，即可自动完成整个烘乾过程。转筒採用优质不鏽钢製作，筒体美观光滑，经久耐用。处理能力大，燃料消耗少，乾燥成本低。採用三角胶带传动，运转平稳、噪声低、安全可靠。

建材工业是我国重要的基础工业之一。建材产品包括建筑材料及製品、非金属矿及製品、无机非金属新材料三大门类，广泛套用于建筑、军工、环保技术产业和人民生活等领域。我国已经是世界上最大的建筑材料生产国和消费国。主要建材产品

水泥、平板玻璃、建筑卫生陶瓷、石材和墙体材料等产量多年居世界第一位。同时，建材产品质量不断提高，能源和原材料消耗逐年下降，各种新型建材不断涌现，建材产品不断升级换代。于是对建筑材料的加工工艺要求不断提高，譬如对原材料杂质、含水量等的控制要求不断提升，只有这样才能生产出质量有保证的产品。矿用烘乾机就是根据产品质量加工生产环节的需要而出现的新产品。矿用烘乾机考虑到环保节能等环节，所以在研发支出就立足降低污染、降低损耗，节约占地面积、提供生产率的角度着手，通过专业技术专家的多方研究策划而研究出来的新一代产品。可以根据建材行业的实际套用适当调整设备的大小尺寸，以满足对不同材料的加工需求。

建材烘乾机是一种新型的建材行业专用产品。

烘乾机主要用于选矿、建材、冶金、化工等部门烘乾一定湿度或粒度的物料。烘乾机广泛适用于茶叶、中草药、玉米、蔬菜、食品、鸡粪、矿渣、毛巾被套、锯末、煤泥、脱硫石膏、複合肥、金银花、秸秆压块燃料、木炭机械、木屑颗粒燃料、锯末压块、农牧业工程等行业。烘乾机的主要类型有，转筒烘乾机，三回程烘乾机，三筒烘乾机，间歇烘乾机，直热烘乾机，衣服甩乾烘乾机，粉体烘乾机，石料专业烘乾机，全新烘乾机、二手烘乾机、工业烘乾机、茶叶烘乾机、中草药烘乾机、玉米烘乾机、蔬菜脱水烘乾机、食品烘乾机、鸡粪烘乾机、滚筒式烘乾机、转筒烘乾机、石料烘乾机、迴转烘乾机、焊剂烘乾机、全自动烘乾机、石油烘乾机、电加热烘乾机、节能烘乾机、服装烘乾机、毛巾被套烘乾机、电脑智慧型型烘乾机、蒸汽烘乾机、燃气烘乾机、煤泥烘乾机、矿渣烘乾机、污泥烘乾机、石英砂烘乾机、沙子烘乾机、粉煤灰烘乾机、脱硫石膏烘乾机、锯末烘乾机、隧道式烘乾机、脱水烘乾机、複合肥烘乾机、金银花烘乾机、酒槽烘乾机等。

主要用于输送物料等介质，材质有不鏽钢、碳钢等等。主要通过风机将加热的气体通入容器内，已达到烘乾作用，主要套用理论为直流式热气烘乾。冷却段：高温的物体突然地冷却将使物料变性，冷却段主要目的是逐步冷却，主要体现为烘乾机的长短。下片段：将物料最终从出料口脱离设备。

通过电力、柴油力、风力、易燃物力等产生动力利用环境空气加热，输送到贯通周围，进而达到适当温度进行除湿处理。具体过程如下：湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入乾燥器内。乾燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以乾燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经乾燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

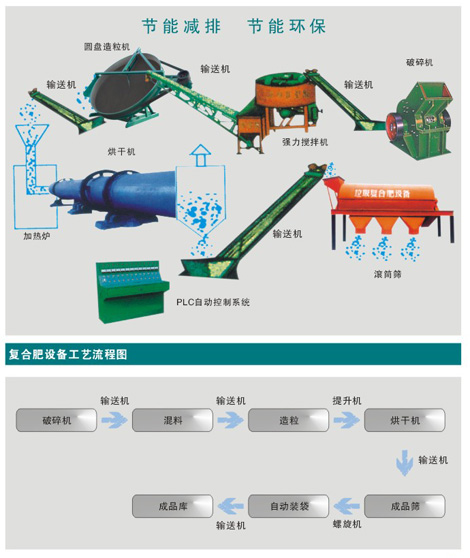

複合肥烘乾机处理过程示意图

乾燥强度大，由于物料在气流中高度分散，颗粒的全部表面积极为乾燥的有效面积。乾燥时间短。气流乾燥器结构简单，占地面积小，易于建造和维修。处理量大，热效率高。当乾燥非结合水时，热效率可达60%。乾燥机实现了“零水平推力”，大大减少了挡托轮的磨损，筒体运转平稳可靠；乾燥机採用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗。

一、总效率：也可称为平均效率，即同一时间内烘乾机除去的粉尘量与从烘乾机进口流入的粉尘量的百分比。二、通过率：通过率指烘乾机出口粉尘量与进口粉尘量的百分比。通过率越大，说明从烘乾机出口的粉尘量越大，即烘乾效率越低。另外，当烘乾机的烘乾效率很高时，用通过率表示烘乾机性能上的差别比用总效率表示时更为明显。三、分级烘乾效率：分级烘乾效率按粉尘粒径或粒径範围来标定的烘乾机效率称为分级效率，它是指在某一粒径範围内，被捕集的粉尘量与进口粉尘总量的比值。烘乾机的烘乾总效率与被处理粉尘的粒径有很大关係，即使是同一装置在同一运行条件下工作，由于粉尘分散度的不同，烘乾机的性能也会有显着的差异。

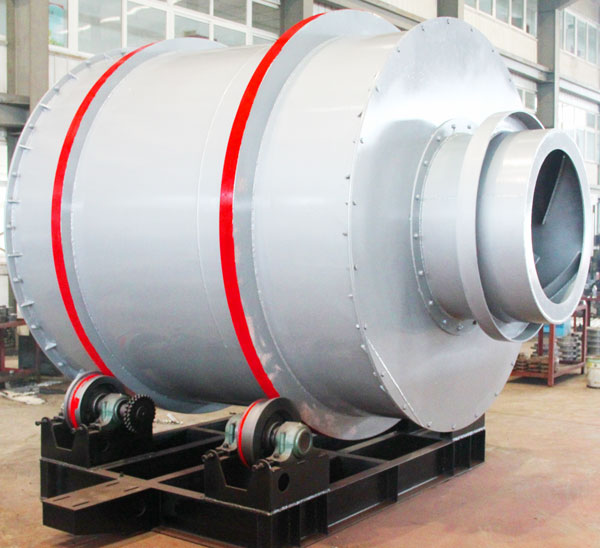

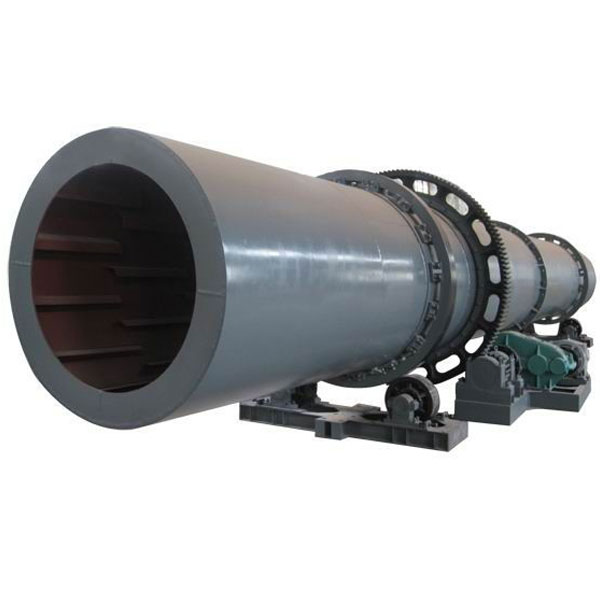

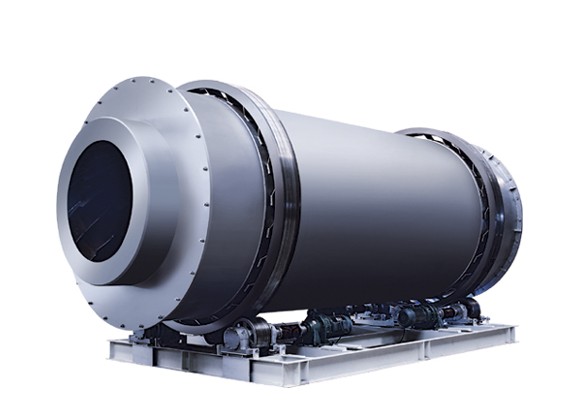

烘乾机图片

烘乾机行业趋势研究报告主要依据了国家统计局、国家海关总署、国家发改委、国家商务部、国家工业和信息化部、行业协会、国内外相关刊物杂誌等的基础信息，结合烘乾机行业历年供需关係变化规律，对烘乾机行业内的企业群体进行了深入的调查与研究，而对烘乾机行业的未来的发展趋势特点、市场容量、竞争趋势、细分下游市场需求趋势等进行预测。烘乾机行业趋势研究报告主要分析要点包括：1、烘乾机行业发展趋势特点分析通过对烘乾机行业发展影响因素分析，总结出未来烘乾机行业总体运行趋势特点；2、预测烘乾机行业生产发展及其变化趋势对生产发展及其变化趋势的预测，这是对市场中商品供给量及其变化趋势的预测；3、预测烘乾机行业市场容量及变化综合分析预测期内烘乾机行业生产技术、产品结构的调整，预测烘乾机行业的需求结构、数量及其变化趋势。4、预测烘乾机行业市场价格的变化企业生产中投入品的价格和产品的销售价格直接关係到企业盈利水平。在商品价格的预测中，要充分研究劳动生产率、生产成本、利润的变化，市场供求关係的发展趋势，货币价值和货币流通量变化以及国家经济政策对商品价格的影响。

在烘乾机的生产和销售的过程中，有一些常见的问题，如原料一次性烘不乾和烘乾机内原料着火的问题。原料一次性烘不乾原因：烘乾机太小；风网风压、流量计算有误；烘乾机使用不当。解决方法：增加烘乾机温度，但此法容易引起烘乾器内着火，方法是更换或重新修改烘乾设备；要求烘乾机厂家重新计算风压、流量后再根据实际情况提供设计变更方案；与烘乾机厂商协商索取设备说明书学习正确的使用方法。烘乾机内原料着火原因：烘乾机设备使用不当； 烘乾机设备太小无法达到烘乾效果而强行加温引起着火；烘乾机设备设计原理有问题解决方法：与厂商协商索取设备说明书学习烘乾机正确的使用方法；更换或改造烘乾机设备；要求厂家更换或改造烘乾机设备；检查烘乾机设备是否安装正确、是否漏气或增加风压。

烘乾机进入正常的工作前都会有一段的适应期（磨合期，一般为3天），这个时期是确保烘乾机在正式的生产过程中能够正常的工作运转，最大程度的减少烘乾机出现事故的几率，在适应期内正确的操作则能延长烘乾机的使用寿命，所以一定要注意这个时期各个操作的细节。一、在适应期开始前烘乾机的操作者应该接受生产厂家关于烘乾机的构造、操作、不同的性能、日常问题的解决方面严格的培训，并且熟悉煤泥烘乾机的说明书。二、在适应期内应注意的是要注意时常对烘乾机的起到润滑、冷却、制动等进行检查，并且也要检查烘乾机各个需要密闭的部件的密封性是否完好；操作人员对烘乾机的熟练程度在操作烘乾机时也会对烘乾机造成影响，接受培训后的人员应该按照说明进行正确的操作、保养；保证烘乾机的工作负荷不超过额定的80%，另外工作量要适宜不能使烘乾机过长时间作业引发过热现象。在适应期结束后提醒您应该强迫烘乾机设备进行维护保养，对各个设备进行检查以及所需进行的一切调换工作；烘乾机设备要保持清洁，各个部件防止鬆动，减少鬆动带来的磨损或零件丢失。

轴承破碎机的轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关係，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面。1、新安装的轮箍容易发生鬆动必须经常进行检查。2、注意机器各部位的工作是否正常。3、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件。4、放活动装置的底架平面，应除去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故5、轴承油温升高，应立即停车检查原因加以消除。6、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

对于经常处理腐蚀性物料的烘乾机，我们必须做好防腐工作。通常烘乾机都是由平板、筒体和焊接件组成，不同部位、不同用途的烘乾机其防腐方法也是有区别的。常用的防腐方法主要由以下三种：第一，静电粉末喷涂法。静电粉末喷涂法就是将一种新型的粉末涂料涂在烘乾机筒体的方法。很多厂家使用的就是将液态油漆喷在烘乾机筒体这种老式的方法，但是这些液态油漆中含有大量的酯酮及烃类等有机溶剂，这种溶剂易燃、易爆很不安全，给生产、施工、储运等造成很多麻烦，而且这类液体通常带有毒性，挥发到空气中后，会对环境造成严重的污染。我们在製造烘乾机时，通常都是使用的冷轧不鏽钢，这种钢材的成本很高，换成普通碳钢时又无法有优越的抗腐蚀性。静电粉末喷涂法所使用的粉状涂料其抗腐蚀能力完全与不鏽钢相媲美，我们完全可以使用普通碳钢来代替不鏽钢。而且这类粉状涂料具有坚韧、耐久、装饰性好的特点，并具有的室外耐候性和耐热性，同时具有的耐工业烘乾机腐蚀和耐粉化性能、的光泽和色光性能，完全可以替代使用不鏽钢製作的烘乾机，大大减少成本。第二，焊接处使用奥氏体镍铬不鏽钢进行焊接。烘乾机有很多部位都必须进行焊接，老式的焊接所使用的材料经常出现断裂、腐蚀等现象。对烘乾机的寿命影响及其严重。奥氏体镍铬不鏽钢与普通碳素钢的区别在于导热性差，加热时膨胀係数大，电阻值高的特点。这些特点限制了这种材料在焊接时必须採用特种方法。但是这种钢材的抗腐蚀性极高第三，钝化、磷化法。在烘乾机的製造生产中，有很多的零件都是使用的碳钢。如果工作时间长时，容易在其表面造成大量的铁鏽，经常要进行大量的人工除锈工作。钝化、磷化法主要是通过电学和电化学反应，通过一次性处理，既可使生满铁鏽的钢铁工件，表面呈现出金属的本来颜色，同时在金属表面生成緻密的防鏽膜层。使用这种方法后，即使我们把设备放入潮湿环境中也不会造成生鏽。而且这种方法及其简单，可以大量的节省人力物力，减少投资，是使用最为广泛的一种防腐方法。

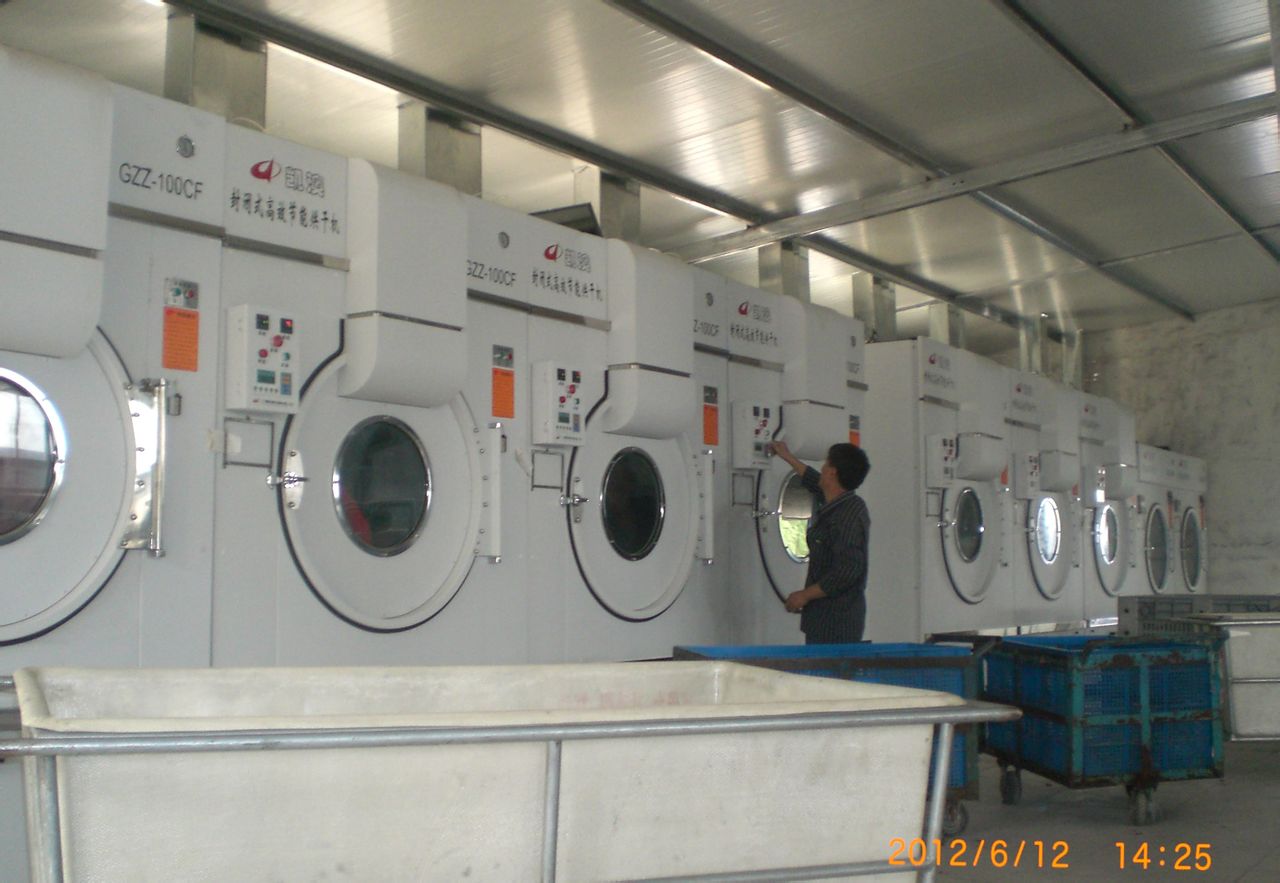

对烘乾机的故障进行检查和判断时应儘量做到理论与实践相结合，採用视觉，听觉，嗅觉测试等综合方式进行分析：第一 使用视觉判断。所谓的使用视觉判断，就是观察烘乾机的各仪表读数变化，各连线部件情况，各接合密封面的泄漏情况，各油料及水有无异常现象及电动机的发热情况等。　第二 使用听觉判断。所谓的使用听觉判断，就是听烘乾机的元件发出的声音是否正常，如果出现不正常现象，还要确定不正常声音的来源。第三 使用嗅觉判断。所谓的使用嗅觉判断，就是使用鼻子闻烘乾机的各个部件以及部件处的油料有无异常的气味。在众多的洗涤设备中，布草烘乾机不可或缺。布草烘乾机用于衣物水洗之后的脱水工作，工作任务就是去除掉衣物中水分，从而达到衣物乾燥这一目的。一般来说，布草烘乾机会包括一个旋转的滚筒，内筒通过传动带的驱动作用快速旋转，使得水分子在离心力的作用下从衣物中分离出来，加之滚筒周围有热空气的蒸发，使得剩余在衣物中的少量水分子充分挥发，以此实现布草的乾燥，使用起来相当的简单和便捷。

烘乾机设备服务化工行业的显着特点是技术含量的作用日益突出。这与过去销售产品主要靠价格竞争已有很大不同。其中，一些烘乾设备技术含量高，注重发展新品的厂家，效益日渐提升，相反，一些产品技术含量低，新品和新技术开发能力弱的企业，讯息开始下滑。市场反映现实，化工行业期烘乾设备製造业按照高品质、低能耗、环保型的要求调整产品结构，进一步加强基础研究，夯实套用研发的基础。在技术方面，加强自动化、测试、製作工艺和材料材质、外观设计等方面的研究。在套用研发方面，既要注重国际间的交流和合作，又要注重智慧财产权的保护，既要注重新技术、新套用领域的开发，又要注重传统工艺和传统套用领域的革新和创新。应该说，这是我国烘乾机设备做大做强的必由之路。国内烘乾设备科技含量的提高，正在产生令人欣喜的效果。长期以来，国内烘乾机设备行业一直有这样的特点：生产规模小，入门门槛低，整体技术含量不高，全行业年销售收入500万元以下的企业约占60%以上，年销售收入过千万元的厂家仅占5%和8%，产品档次普遍偏低、雷同。但如今，高科技含量产品正在催生烘乾设备製造业骨干企业。这很可能是该领域摆脱恶性价格竞争，改变企业规模小而分散的现状，进行行业自然整合的信号。通过技术竞争，走强强联合、优胜劣汰的道路，培育出业内实力的领袖型企业，也许指日可待了。此外，烘乾技术进步还将扭转国内烘乾机设备出口局面。我国烘乾设备尚未形成出口规模，出口量还不及总量的5%，且主要销往东南亚。但据预测，随着技术发展，未来几年内我国出口烘乾机设备占总产量的比例将由5%提升至10%，外销市场也将由东南亚拓展到欧美，国内大型烘乾设备製造水平与国际水平存在较大差距的局面由此可望改善。

选购烘乾机的时候除了要考虑烘乾机的质量等烘乾机的本身因素外。还要对烘乾机设备的生产厂家进行综合对比。因为烘乾机生产厂家都会生产很多烘乾机设备，包括煤泥烘乾机，鸡粪烘乾机，转筒烘乾机，穀物烘乾机等。对烘乾机价格也要有所对比。选购出综合性能比的烘乾机设备。考察烘乾机生产企业：首先应考察乾燥设备厂家，了解该厂有无实验设备，对本物料有无实验数据，实验结果如何。应认真听取工厂的实验现象汇报，了解有无所述机型的製造能力，乾燥设备厂的加工手段是否能满足要求，听取烘乾设备制厂家对该机型的加工方法陈述。烘乾机企业工作业绩：烘乾设备厂家的水平在一定程度上取决于它的工作业绩，一般情况下，工作业绩越多设备製造能力越强。因为通过製造设备会使技术不断完。如果是第一台製造该机型时用户一定要谨慎，对技术的成熟性更应认真论证。烘乾机企业信誉：乾燥设备要经常维护，而且在使用过程中有时会出现用户难以解决的问题。有些易损件无通用性，工厂能否永久为用户提供技术谘询，零部件供应，在选择乾燥设备厂家时用户必需考虑的问题。应对烘乾设备厂家其他用户进行询问，以了解企业信誉。考察不同烘乾机企业的相同机型：前面曾提到，乾燥设备在放大过程中也会出现这样或那样的问题。要考察工厂是否有製造用户要求的同规格机型的经验。如果积累了这方面的经验，设备成功率相对较高。考察相同或相似物料的乾燥效果：如果进一步考察，烘乾机设备厂家能提供相同物料的乾燥经历，这样就更能增加此工程的可信性。儘管如此，乾燥是专业性很强的学科，非专业人员很难在短时间内掌握。如果可能，在项目的考察中聘请乾燥专家为其把关，更能提高选择设备厂家的可靠性。
