无人机航测
无人机航测是传统航空摄影测量手段的有力补充,具有机动灵活、高效快速、精细準确、作业成本低、适用範围广、生产周期短等特点,在小区域和飞行困难地区高解析度影像快速获取方面具有明显优势,随着无人机与数位相机技术的发展,基于无人机平台的数字航摄技术已显示出其独特的优势,无人机与航空摄影测量相结合使得“无人机数字低空遥感”成为航空遥感领域的一个崭新发展方向,无人机航拍可广泛套用于国家重大工程建设、灾害应急与处理、国土监察、资源开发、新农村和小城镇建设等方面,尤其在基础测绘、土地资源调查监测、土地利用动态监测、数字城市建设和应急救灾测绘数据获取等方面具有广阔前景。
基本介绍
- 中文名:无人机航测
无人机航测特点
快速航测反应能力
无人机航测通常低空飞行,空域申请便利,受气候条件影响较小。对起降场地的要求限制较小,可通过一段较为平整的路面实现起降,在获取航拍影像时不用考虑飞行员的飞行安全,对获取数据时的地理空域以及气象条件要求较低,能够解决人工探测无法达到的地区监测功能。升空準备时间15分钟即可、操作简单、运输便利。车载系统可迅速到达作业区附近设站,根据任务要求每天可获取数十至两百平方公里的航测结果。
突出的时效性和性价比
传统高解析度卫星遥感数据一般会面临两个问题,第一是存档数据时效性差;第二是编程拍摄可以得到最新的影像,但一般时间较长,同样时效性相对也不高。无人机航拍则可以很好地解决这一难题,工作组可随时出发,随时拍摄,相比卫星和有人机测绘,可做到短时间内快速完成,及时提供用户所需成果,且价格具有相当的优势。相比人工测绘,无人机每天至少几十平方公里的作业效率必将成为今后小範围测绘的发展趋势。
监控区域受限制小
我们国家面积辽阔,地形和气候覆杂,很多区域常年受积雪、云层等因素影响,导致卫星遥感数据的採集受一定限制。传统的大飞机航飞国家有规定和限制,如航高大于5000m,这样就不可避免的存在云层的影响,妨碍成图质量。另外还有一定的危险,在边境地区也存在边防的问题。而无人小飞机就很好的解决了这些问题。不受航高限制,成像质量、精度都远远高于大飞机航拍。
地表数据快速获取和建模能力
系统携带的数位相机、数字彩色航摄相机等设备可快速获取地表信息,获取超高解析度数字影像和高精度定位数据,生成DEM、三维正射影像图、三维景观模型、三维地表模型等二维、三维可视化数据,便于进行各类环境下套用系统的开发和套用。
无人机行业套用
1. 国土局、测绘局、规划局、建设局、设计院、大专院校、科研单位;
2. 风光片、电视剧、广告片、专题片;
3. 企事业单位、旅游景点、房地产、高尔夫球场、开发区;
4. 城市宣传、展会宣传;
5. 大型户外活动、奠基、庆典、晚会;
6. 电力、水利、交通、环保、监控;
7. 数字城市、电子地图、GIS套用、实景三维;
8. 部队、公安、国安、反恐;
9. 消防、武警、交管、城建;
10.地震灾害评估;
无人机航拍服务的业务流程
1、区域确定(客户需提供航拍区域矩形四角84坐标);
2、现场勘察(飞行空域、起降场地、空中管制);
3、航线规划(飞行航线、作业高度、飞行架次);
4、任务载荷设定(数码影像、胶片、视频、监控);
5、签订契约(预付款、作业约定、验收标準);
6、执行飞行(飞行器运输、飞行作业、安全保障);
7、确验效果(成片数量、航摄範围、图像质量);
8、后期製作(纠偏、拼图、配準、剪辑、输出);
无人机配置

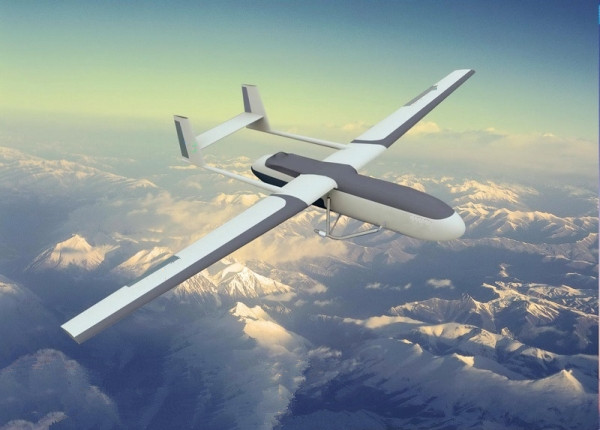

DB-2(大白二型)
名称 | 指标 |
机长(m) | 2.05 |
翼展(m) | 2.6 |
最大起飞重量 | 15Kg |
有效载荷 | 3Kg |
巡航飞行速度 | 110Km/h |
最大飞行速度 | 150Km/h |
最大飞行时间 | 2 h |
最大飞行距离 | 220公里 |
最大飞行高度 | 5 Km |
最小飞行高度 | 200 m |
技术允许飞行高度 | 5000 m |
最大爬升速度 | 8m/s |
发动机 | 55cc |
起飞方式 | 滑跑起飞 |
降落方式 | 滑跑降落 |
燃料类型 | 混合燃油(高于97#汽油混合2冲程机油) |
全套配置列表
採购商品名 | 数量 |
机身DB-2 | 1部 |
发动机3W56-B0(红头)德国进口 | 1台 |
Ys09自驾仪 | 1套 |
韩国hitec金属大扭力舵机 | 7颗 |
futaba10C遥控器2.4G 日本进口 | 1套 |
油箱1.5升 | 2个 |
固定翼降落伞 军标回收4型 | 1顶 |
433数传电台一对 | 1对 |
22*10螺旋桨 | 支5 |
11.1伏 3000mah锂电池 | 2块 |
8.4伏 3000mah锂电池 | 1块 |
6v40000mah镍氢电池 | 1块 |
主起落架 | 1个 |
减震尾轮 | 1个 |
地面站控制程式(软体) | 1套 |
数传吸盘天线 | 一个 |
