第一步：铝箔的腐蚀。

假如拆开一个铝电解液电容的外壳，你会看到里面是若干层铝箔和若干层电解纸，铝箔和电解纸贴附在一起，卷绕成筒状的结构，这样每两层铝箔中间就是一层吸附了电解液的电解纸了。

因此首先我们谈谈铝箔的製造方法。为了增大铝箔和电解质的接触面积，电容中的铝箔的表面并不是光滑的，而是经过电化腐蚀法，使其表面形成凹凸不平的形状，这样能够增大7~8倍的表面积。普通铝箔一平方米的价格在10元人民币左右，而经过这道工艺之后，它的价格将升到40~50元/平米。电化腐蚀的工艺是比较複杂的，其中涉及到腐蚀液的种类、浓度、铝箔的表面状态、腐蚀的速度、电压的动态平衡等等。我们国家目前在这方面的製造工艺还不够成熟，因此用于製造电容的经过电化腐蚀的铝箔目前还主要依赖进口。

第二步：氧化膜形成工艺。

铝箔经过电化腐蚀后，就要使用化学办法，将其表面氧化成三氧化二铝——也就是铝电解电容的介质。在氧化之后，要仔细检查三氧化二铝的表面，看是否有斑点或者龟裂，将不合格的排除在外。

第三步：铝箔的切割。

这个步骤很容易理解。就是把一整块铝箔，切割成若干小块，使其适合电容製造的需要。

第四步：引线的铆接。

电容外部的引脚并不是直接连到电容内部，而是通过内引线与电容内部连线的。因此，在这一步当中我们就需要将阳极和阴极的内引线，与电容的外引线通过超音波键合法连线在一起。外引线通常採用镀铜的铁线或者氧化铜线以减少电阻，而内引线则直接採用铝线与铝箔直接相连。大家注意这些小小的步骤无一不对精密加工要求很高。

第五步：电解纸的卷绕。

电容中的电解液并非直接灌进电容，呈液态浸泡住铝箔，而是通过吸附了电解液的电解纸与铝箔层层贴合。这当中，选用的电解纸与普通纸张的配方有些不同，是呈微孔状的，纸的表面不能有杂质，否则将影响电解液的成分与性能。而这一步，就是将没有吸附电解液的电解纸，和铝箔贴在一块，然后卷进电容外壳，使铝箔和电解纸形成类似“101010”的间隔状态。

第六步：电解液的浸渍。

当电解纸卷绕完毕之后，就将电解液灌进去，使电解液浸渍到电解纸上。随着电解液配方的改进以及电解纸製造技术的提升，如今铝电解液电容的ESR值也逐渐得以提升，变成以前的若干分之一。

第七步：装配。

这一步就是将电容外面的铝壳装配上，同时连线外引线，电容到这时已经基本成型了。

第八步：卷边。

如果是那种“包皮”电容，就需要经过这一步，将电容外面包覆的PVC膜套在电容铝壳外面。不过如今使用PVC膜的电容已经越来越少，主要原因在于这种材料并不符合环保的趋势，而和性能表现没有太大关係。

第九步：组合装配。

如果是直插封装，就不需要经过这步

这是片式铝电解电容製造的最后一步。这一步就是将SMT片式封装工艺所需要的黑色塑胶底板元件装在电容底部。对元件的要求，首先是密封效果要好；第二是耐热性能要好；第三还要具备耐化学性，不能和电容内部的电解液一类物质产生化学反应。这块小塑胶板叫做“端子板”，其製造精度要求是非常高，因为一旦大小不合适，要幺影响电容的密封性（过小），或者阻挡PCB上电容附近其它元件的装配（过大）。

回流焊适用于贴片式铝电解电容.

回流焊条件:

1. 应採用红外线或热风回流焊还加,而不宜採用汽相加热回流焊接.

2. 回流焊次数最多2次,请确保在第一次和第二次之间产品有足够的冷却时间.

3. 从150 C至200C的预热时间在180秒以内:电容器顶部温度超过217C的焊接时间不得超过tL (秒);电容器顶部的峰值温度不得好过TP(C),在5C範围内的实际峰值温度时间不得超过tp (秒).

4. 温度上昇平均每秒最多3C.

5. 温度下降平均每秒最多6C.

6. 从25C上升到峰值温度的时间最多8分钟.

片式铝电解电容【SMD Aluminum Electrolytic Capacitor】

全称：贴片铝电解电容器，简称：片式铝电解。

主要规格尺寸，按公制标準分为：Φ4×5.5mm、Φ5×5.5m、Φ6.3×5.5mm、Φ6.3×7.7mm、Φ8×6.2mm、Φ8×10.2mm、Φ10×10.2mm、Φ10×12mm等。

额定电压：4V～50V；常规使用的容量範围：0.1uF～220 uF，随着相关技术及材料的发展，最大额定电压至100V和最大容量至1000 uF产品也已在广泛採用。

铝电解电容器的构成：是由正箔、负箔和电解纸捲成芯子，用引线引出正负极，含浸电解液后通过导针引出，再用铝壳和胶密封起来。片式铝电解电容器体积虽然较小，但因为通过电化学腐蚀后，电极箔的表面积被扩大了，且它的介质氧化膜非常薄，所以，片式铝电解电容器可以具有相对较大的电容量。

正确选用一颗片式铝电解电容器产品，要注意的参数包括：电容量、额定电压、温度、寿命以及特性（比如高频低阻抗）的要求，具体请参考本手册。

目前，我们主要提供以下系列片式铝电解电容器产品：

RVS系列（85℃-2000小时标準品）

RVT系列（105℃-1000小时标準品）

RVW系列（105℃-2000小时标準品）

RVE系列（105℃-1000小时高频低阻抗品）

RVH系列（125℃-1000小时宽温度品）

RVN系列（105℃-2000小时双极性品）。

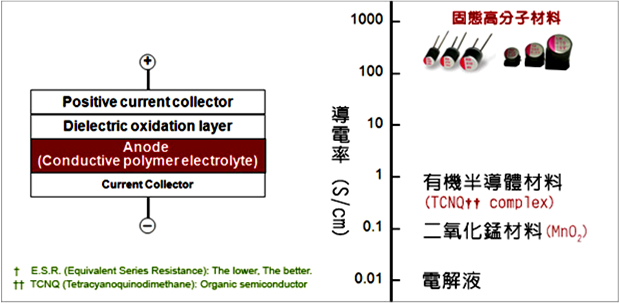

可以看到，若纹波电流峰值为5A，ESR为10mW，则纹波峰值电压为50mV，若ESR为100mW，则纹波峰值电压为500mV。10V/4.7mF、10V/47mF和10V/470mF铝聚合物电解电容器的ESR分别为：240 mW、50 mW和13 mW，如果这个纹波电流峰值分别流过上述电容器，则会产生1200mV、250mV、75 mV纹波峰值电压，如果用5个10V/47mF并联，儘管容量仅为235mF，但是ESR可以下降到10 mW，可以将纹波电压峰值限制在50mV以内。
