数传接收机的功能是接收从上位机，即通信控制器传送的控制命令，并将命令转换为控制参数与控制信号后传送给终端设备的速度感测器。

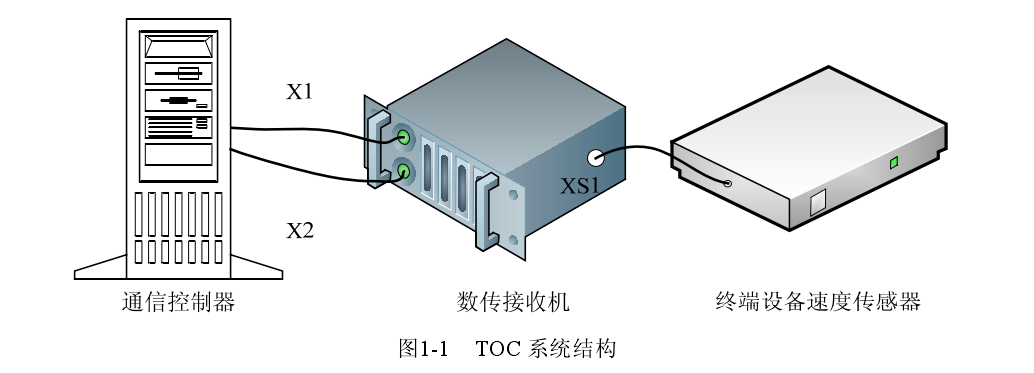

数传接收机正常工作状态下的系统组成如右图所示。

其中，通信控制器，即通信上位机与通信终端的通信必须通过数传接收机转换；X1、X2是通信控制器与数传接收机的通信链路，由双绞线构成。终端设备速度感测器是安装在终端设备上的感测器，可提供速度信号。

数传接收机内部电路包括高低角度电路板、方位角度电路板、初速度电路板、命令字电路板、温度感测器电路板、电源模组等。除温度感测器电路板外，其余电路板均与测试内容有关。

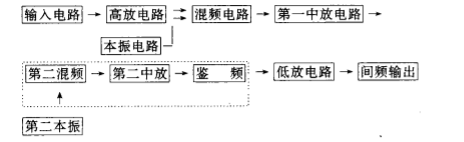

工作原理如右图所示。

输入迴路是由电感电容 、 、 、 所组成的双调谐迴路，它具有良好地选择性以保证整机的中频和象频抗拒比 。 由天线接收下来的高频信号经过阻抗变换器进入输入迴路并经过耦合电容送到高频放大器里。高频放大器是由 和 接成共发——共基级联电路所组成。由电感 电容 ，所组成的电容耦合双调谐迴路是高频放大器的负载。高频信号在此得到放大。共发——共基级联电路是宽频放大器，具有较高的增益，而且因为减小了密勒效应，使电路有稳定的特点。混频级是由具有双栅的场效应管所构成，调谐迴路作为混 频级的负载，经过高频放大器放大了的信号和从本振信号经过信频后得到的信号同时加到场效应管的两个栅极上，在此进行混频。

在实际工作中，数传接收机系统如果不能正常工作，需要对其各板卡进行检查，定位问题所在，进而进行修理维护。

数传接收机自身问题的检查和定位是个繁琐的工作，目前还没有一种简单的方法或者有效设备对数传接收机进行快速检查和故障定位。

目前对数传接收机的测试都是利用其它测试设备通过人工手动检测，需要测试者根据经验对其工作状况做出判断，文献给出了一种藉助测试设备检测数传接收机的测试方法，该方法需要藉助万用表，示波器等辅助设备，而且不能直接给出设备故障结果，还需要检测人员根据自己的知识和经验进一步分析才能得出结论。
