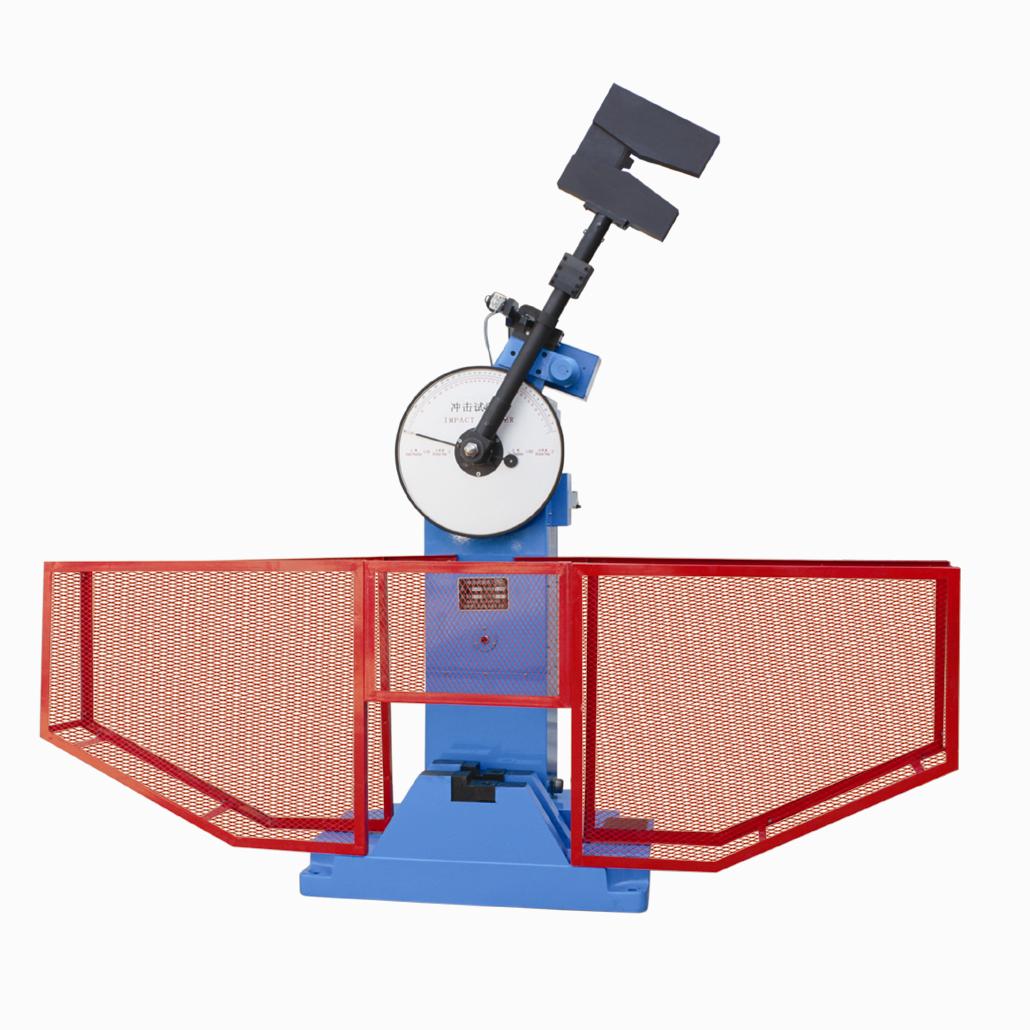

JB-300B摆锤式冲击试验机
该设备用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功。最大冲击能量为300J，并附带150J摆锤一个，所用试样断面为（10×10）mm。本机具有较大的冲击能量，适用于冲击韧性较大的黑色金属，如钢铁及其合金。
基本介绍
- 中文名：JB-300B摆锤式冲击试验机
- 型号：JB-300B
- 显示方式：度盘显示
- 冲击能力：150/300J
概述
JB-300B/500B摆锤式冲击试验机该系列冲击试验机用来对金属材料在动负荷下抵抗冲击的性能进行检验，是冶金、机械製造等单位必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。该系列机型也是目前市场上使用最普遍的冲击试验机。
技术特点
1、试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型
2、冲击刀採用螺钉安装固定，更换简单方便
3、试样简支梁式支承
4、主机装有安全防护销，并且配备了安全防护网
工作原理
JB-300B/500B半自动冲击试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用沖断试样后的剩余能量自动扬摆做好下次试验準备，特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械製造等部门。
符合标準
试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》，按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。JB-300B/500B型为刻度盘显示冲击试验机。
技术参数
摆轴中心至冲击 750mm
点距离
冲击速度 5.2m/s
摆锤预扬角 150°
试样支座跨距 40mm
钳口圆角 R1-1.5mm
冲击刀刃圆角 R2-2.5mm，R8±0.05mm
试样尺寸 10（7.5、5、2.5）mm×10mm×55mm
JB-500B摆锤式冲击试验机规格及技术参数：
型号 JB-500B
显示方式 度盘显示
冲击能力 250/500J
摆轴中心至冲击 800mm
点距离
冲击速度 5.4 m/s
摆锤预扬角 150°
试样支座跨距 40mm
钳口圆角 R1-1.5mm
冲击刀刃圆角 R2-2.5mm，R8±0.05mm
试样尺寸 10（7.5、5、2.5）mm×10mm×55mm
