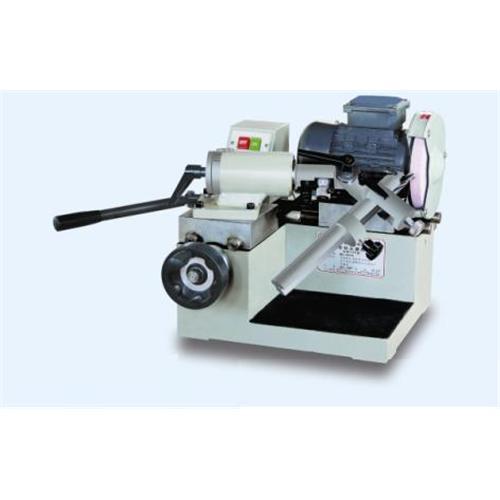

钻头磨刀机，英文名称drill grinder 规格型号：TR132M

修磨直径届于0.5mm到32mm的多种形式的钻头，如标準麻花转，木工钻，薄壁钻，双后角钻头， 双 顶角钻头，倪志福钻头，阶梯钻。 钻头範围：ф0.5－32mm 顶 角：30－180度 后 角：0－15度

普通钻头，双顶角，双后角，薄壁钻，木工钻，倪志福钻头，台阶钻头，修横刃

电机功率：380v 50hz 250w

转 速：2800转/分

砂轮：ф 125 x 20 x ф32碗型金刚石砂轮

整机外形：380 x 380 x 360mm

整机重量：43kg

用途： 修磨钻头。如标準麻花钻，木工钻，薄壁钻，双后角钻头，双顶角钻头，倪志福钻头，阶梯钻。

先端角之研磨

启动开关马达迴转安定时，将夹头固定具组放置右侧研磨台，固定座缺口部位对準研磨台之台阶，轻轻推底，直到研磨声音静止后取出，再转180°，以同样的方式研磨到无声为止

研磨时不可握住钻柄，用力将影响中心不平均。

先端角可调角度90°~135°

逃隙角(后角)之研磨

研磨中心静点时，将夹头固定具组放入静点研磨座，轻轻推底砂轮，放入到底后，左右旋转到无声为止，取出转向180°，以同样方式研磨另一边到无声为止。

中心静点研磨时，夹头固定具组上下取付动作，以夹头固定具组缺角线约中心的位置对準研磨座上之定位销。

前切削刃(前角)之研磨

研磨前切削刃时，将夹头固定具组放入静点研磨座，轻轻推底砂轮，放入到底后，向右旋转到无声为止，再退回到中心，取出转向180°，以同样方式研磨另一边到无声为止。

前切削刃研模时，夹头固定具组上下取付动作，以夹头固定具组缺角线约中心的位置对準研磨座上之定位销。 　机器上所有接触孔研磨好钻头后，必须立刻清洁，以利下次使用。

请使用者使用前后以空压枪，清洁所有机台灰层铁屑，尤其是研磨接触孔之清洁，以确保机台使用寿命。 　更换砂轮正确方法 　鬆开固定螺丝，打开砂轮保护盖，取下砂轮固定螺丝及扇叶片，取出砂轮，将砂轮及轴心接触面擦拭乾净，砂轮新品装入轴心，扇叶片及固定螺丝装回，再将固定螺丝锁紧，盖回砂轮保护盖，锁上外壳固定螺丝即可完成操作。
