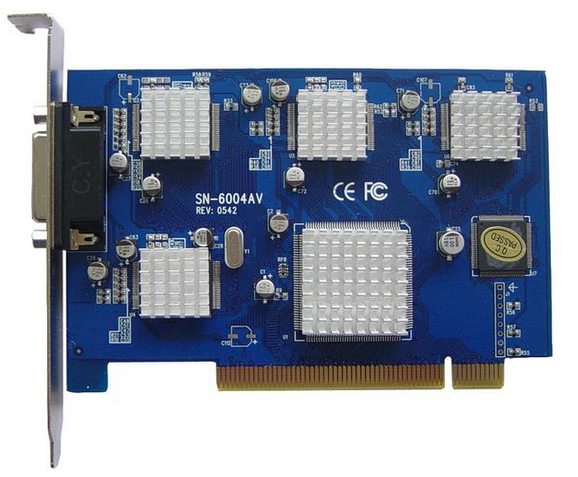

一、接口：视频採集卡的接口包括视频与PC机的接口和与模拟视频设备的接口。PC视频採集卡通常採用32位的PCI汇流排接口，它插到PC机主机板的扩展槽中，以实现採集卡与PC机的通讯与数据传输。採集卡至少要具有一个複合视频接口（Video In）以便与模拟视频设备相连。高性能的採集卡一般具有一个複合视频接口和一个S－Video接口。一般的採集卡都支持PAL和NTSC两种电视制式。

需要注意的是视频採集卡一般不具备电视天线接口和音频输入接口，不能用视频採集卡直接採集电视射频信号，同时也不能直接採集到模拟视频中的伴音信号。要採集伴音，PC机上必需要装有音效卡，视频採集卡通过PC机上的音效卡获取数位化的伴音并把伴音与採集到的数字视频同步到一起。

二、功能：在PC上通过视频採集卡可以接收来自视频输入端的模拟视频信号，对该信号进行採集、量化成数位讯号，然后压缩编码成数字视频序列。大多数视频採集卡都具备硬体压缩的功能，在採集视频信号时首先在卡上对视频信号进行压缩，然后才通过PCI接口把压缩的视频数据传送到主机上。一般的PC视频採集卡採用帧内压缩的算法把数位化的视频存储成AVI档案，高档一些的视频採集卡还能直接把採集到的数字视频数据实时压缩成MPEG-1格式的档案。

由于模拟视频输入端可以提供不间断的信息源，视频採集卡要採集模拟视频序列中的每帧图像，并在採集下一帧图像之前把这些数据传入PC系统。因此，实现实时採集的关键是每一帧所需的处理时间。如果每帧视频图像的处理时间超过相邻两帧之间的相隔时间，则要出现数据的丢失，也即丢帧现象。採集卡都是把获取的视频序列先进行压缩处理，然后再存入硬碟。

早期的视频监控设备都是用磁带来存储录像等视频内容的，存储的都是模拟信号，还只有图像没有声音，只属于模拟视频监控设备，没有监控系统速度快，稳定性好，录像数据易存储。市场上的监控系统分为带视频採集卡的PC式监控系统与嵌入式DVR监控系统两大类。

一、系统配置

我们经常把带视频採集卡的PC式监控系统叫做PC式数字硬碟录像机，可见视频採集卡都是和PC机(即电脑)配套使用的，单独的一张视频採集卡无任何意义，就像我们用的显示卡一样，必须插到电脑主机板上才能正常工作。如果撇开前端摄像机及传输部分，我们採用视频採集卡的监控系统配置为：视频卡+PC机器+显示器(也可额外加一台监视器)。

对于嵌入式DVR而言，从硬体上主要体现在其内部板卡都集成在一块主机板上，所以只需要一块嵌入式主机(难怪嵌入式DVR的英文名叫stand alone DVR，呵呵，这里的alone就是“单独的”意思)，加上显示部分配置为：DVR主机+显示器或监视器。对于单个监控系统，嵌如式DVR从配置上要比带採集卡的PC式监控系统要简单。

监控视频採集卡，监控系统，在基于PC机上的Linux 、Windows作业系统上来运行视频监控软体，来进行视频监控，视频监控软体只是PC作业系统上众多套用软体之一，PC作业系统只能拿出一部分资源来支持监控软体运行;而嵌入式DVR是其系统与硬碟录像机的作业系统紧密的结合在一起，可以说嵌入式DVR作业系统是为视频监控量身订做的作业系统，减少了很多不必要的额外功能运行所以相比之下，嵌入式DVR系统的启动时间更快，操作时反应时间也更短，减少了用户等待时间，而基于Linux 、Windows 作业系统之上的视频採集卡监控系统是绝对做不到的。

4路监控软体画面

但由于大多数嵌入式DVR的处理器的处理能力和PC机的CPU相差太远(大多差几个数量级)，所以嵌入式DVR的视频处理能力远远低于PC机，前者系统记忆体也远远小于后者;平时我们看到嵌入式DVR很流畅的视频都是其预览图像， 因为预览不用经过太多处理，几乎是原始图像;而真正考验CPU能力的是对图像的编码压缩及解码能力，这从录像及回放可以看得出来。一般在解析度为D1的情况下，嵌入式DVR的录像的总帧率只有几十帧，而PC式的监控系统可以达到几百帧，所以用嵌入式DVR在进行多路数视频同时回放的时候可以看到图像有丢帧或延迟，即我们说的图像是非实时的，而用多张视频採集卡用在PC式机上，可以把图像做到几十路且录象及回放仍然可以是实时或接近实时的。所以嵌入式DVR比带採集卡的PC式监控系统启动速度更快，但在视频处理方面远不及带採集卡的PC式监控系统。

嵌入式DVR处理器的处理能力有限，且其要把大部分资源用于视频图像处理上，只有很小部分资源用于运行监控软体及软体界面处理，所以嵌入式DVR的监控软体设计得相对比较简单。而带採集卡的PC式监控系统，由于其是基于强大的WINDOWS或LINUX作业系统，且CPU处理能力很强，主机板还带有专门的显示卡用于处理图形图像，同时还有大容量的记忆体做支持，所以一般其监控软体操作画面设计得远比嵌入式DVR监控软体精美，软体附加功能也更丰富，常常可以同时做大路数(几十路)视频监控，其他如网路功能、音效等也更强。

嵌入式DVR灵活的外观及结构设计在很大程度上弥补了软体的不足。一般的嵌入式DVR都外壳前面板上都带有控制按键，另外有些还带有红外遥控板和USB滑鼠，这三者都可以对整个监控软体进行控制，基本上能满足不同的人群的操作习惯。特别是其非常接近VCD/DVD的傻瓜式按键操作和红外遥控控制，很大众化，让人觉得有一种特别的亲切感，让使用它的人十分容易上手，且使用起来相当方便。想像一下对于不十分熟悉电脑的保全同志拿着遥控器，操作着嵌入式DVR，会心的笑了：“真像俺家的DVD,不错，好用，呵呵。”另外，带採集卡的PC式监控系统需要经常面临开机后手动运行软体及安装採集卡驱动的问题，不仅使得软体启动速度慢，且操作较複杂，不利于不熟悉电脑的同志。而嵌入式DVR就不存在这些问题，开机就运行监控系统，方便快捷，呵呵。所以带採集卡的PC式监控系统相对于嵌入式DVR，前者软体功能强大及丰富，专业性强，但后者其操作更加人性化、更加简单。

软体方面，主要体现在嵌入式作业系统与DVR监控系统完整的结合在一起，不容易受到一些额外的因素影响。而WINDOWS作业系统存在自身不稳定性和冗余的附带功能所引起的不良因素，还有如病毒入侵，盗版软体引起的兼容性和稳定性的问题。

硬体方面，带採集卡的PC式监控系统，由于採集卡是插在PCI/PCI-E的插槽上的，有时存在接口鬆动的问题，另外部分採集卡的金手指(PCI/PCIE接口部分)也存在氧化造成接触不量的问题，而嵌入式DVR是所有晶片焊接固定在一个板子上，不存在接口鬆动及氧化的问题，所以其抗震动性及防尘尘更好。

以上几点就是本人就两种系统不同之处的一些看法，结合自身在这个行业所积累的经验来看：视频採集卡技术的发展，对监控系统的推动有一定的意义，带採集卡的PC式监控系统一般用于监控点比较少、并比较集中的场合，如家庭式套用或小超市、小网咖等小区域监控，特别是已经有了PC机的地方，只需要买一张採集卡，安装好软体后就可以用了

第一点：回放画质

安防监控系统中最重要的功能就是回放历史视频，回放画质是监控採集卡重要的性能指标之一，正版监控採集卡应达到10比特超高清D1图像，图像无色彩失真，无延时。而市面上盗版监控採集卡很难达到这个效果。

笔记本4路监控採集卡

第二点：显示解析度

作为安防监控系统中监控採集卡解析度一般分为显示解析度与录像解析度。显示解析度只指WINDOWS系统桌面的显示解析度，正真的正版採集卡在实施採集后，进行多画面分割时可达704*576的解析度。而在录播时解析度可达到352*288/320*240。这是市面上一般监控採集卡所不能达到的解析度，盗版採集卡更不可能达到，用盗版採集卡录播出来在显示器上的像素马赛克暴露出来，画质非常差。

第三点：远程监控

远程监控是监控採集卡必备的功能，但是依然有很多工程商对远程监控缺乏信心。远程监控功能包含有：多画面监视、录象和回放、动态IP功能、断电后自动连线功能、远程控制、远程配置、状态查看、调节码流、双向语音对讲、报警功能、多播功能等等，工程商应一一测试是否具有以上功能，同时观察远程画质，而不是仅仅看流畅度。

第四点：帧率

监控採集卡每秒的帧数(fps)或者说帧率表示图形处理器处理时每秒钟能够更新的次数。高的帧率可以得到更流畅、更逼真的动画。一般来说P制式下100fps\N制式下120fps就是非常出色的效果。而盗版採集卡仅仅只是超过了75fps帧率而已，远远达不到100以上。

第五点：採集卡的功能

一般来说监控採集卡必须具备以下功能：图像採集、录製及远传;採集各种报警信号，实现报警联动并传给集控站监控中心;控制云台和镜头的动作;控制矩阵切换器切换视频图像。而市面上的盗版监控採集卡是没有办法完全做到得。

第六点：价格

作为监控採集卡本身价格就已经很实惠，而市场上很多杂牌、劣质或盗版监控採集卡，其价格更是低到了一定程度，很多用户常常被表面价格所迷惑，但如果考虑到品牌与杂牌产品质量本身，使用难度与效率的不同，以及杂牌监控採集两三年后损坏更多，那幺其真实价格是远高于优质品牌监控採集卡，正是越来越多的人认识到这一点，真实价格最具竞争力，甚至可以说最便宜的。

智慧型化技术準确的来讲应该叫做智慧型视频。智慧型视频(IV，IntelligentVideo)是源自计算机视觉(CV，ComputerVision)的一种技术，是人工智慧(AI，ArtificialIntelligent)研究的一个分支，它能够在图像及图像描述之间建立映射关係，从而使计算能够通过数字图像处理和分析来理解视频画面中的内容。

採集卡，混合流採集，支持本地及网路端监听，并且支持高清D1图像监视，回放，图像无色彩失真，无延时。而高压缩比录像，有效延长录像存储时间。独创智慧型亮度调节和放大镜功能，更拥有多路同时回放、逐帧回放、局部放大、画面拉伸、柔化锐化等多项独特功能。还集成动态域名(DDNS)功能，能让Internet远程监控轻易上手，可套用与录像回放、远程控制、数据上传、GIS浏览等方面。
