无线分散式系统(WDS)的无线中继模式,就是在WDS上可以让无线AP之间通过无线信号进行桥接中继，在这同时并不影响其无线AP覆盖的功能，提供了全新的无线组网模式。

无线分布系统(WDS)通过无线电接口在两个AP设备之间创建一个链路。此链路可以将来自一个不具有乙太网连线的AP的通信量中继至另一具有乙太网连线的AP。WDS最多允许在访问点之间配置四个点对点链路。一般情况，中心AP最多支持四个远端无线中继模式的AP接入。

无线中继模式虽然使无线覆盖变得更容易和灵活，但是却需要高档AP支持，而且如果中心AP出了问题，则整个WLAN将瘫痪，冗余性无法保障，所以在套用中最常见的是“无线漫游模式”，而这种“中继模式”则只用在没法进行网路布线的特殊情况下，可适用于那些场地开阔、不便于铺设乙太网线的场所,像大型开放式办公区域、仓库、码头等。还有就两个网路隔离太远，网路信号无法传送到，就在中间设定一个中继AP，此AP只起中继的作用。

在此种模式下，中心AP也要提供对客户端的接入服务，所以选择“AP模式”即可，而充当中继器的AP不接入有线网路，只接电源，使用“中继模式(Repeater)”，并填入“远程AP的MAC地址(RemoteAPMAC)”即可。

无线中继技术是针对于那些有线骨干网路布线成本很高，还有一些AP由于周边环境因素，无法进行有线骨干网路的连线的环境而提出的，利用无线中继与无线覆盖相结合的组网模式，可实现扩大无线覆盖範围，达到无线网路漫游。无线中继技术就是利用AP的无线接力功能，将无线信号从一个中继点接力传递到下一个中继点，并形成新的无线覆盖区域，从而构成多个无线中继覆盖点接力模式，最终达到延伸无线网路的覆盖範围的目的。

无线中继模式组网方法的用途极其广泛，在无线网路已经开始广泛使用的今天，很多地方会因为场地比较大或者有障碍物，而无线设备的覆盖範围就达不到我们所需要的距离或中途受到阻碍，这时候我们採用无线中继模式来连线无线网路，就能满足组网的要求。很多的无线AP产品桥接功能，在以前就只有通过无线网桥来实现无线连线，但以前的无线网桥只具有桥接功能，而不能达到无限覆盖的效果。

在如今的城市里，连线两个建筑物之间的网路，採用无线AP连线具有很大的便利性。然而如今城市里高楼林立，很容易造成无线信号受阻，这样就不能顺利的实现网路的连线。同时也会出现需要连线的网路相隔太远，就算中间没有什幺其他的障碍物阻挡信号的传送与接收，但如今的网路技术及网路设备的覆盖範围还达不到这幺远的距离，如此情况，我们就採用中继模式，以中继AP来实现信号的放大与延续传送。

楼宇之间的区域网路需要互相连线；一个公司希望将其左近的生产厂房、车间、管理中心等所有的网路连线在一起，便于资源共享，统一管理，实现信息的最大化利用；在大学校园里，教学楼、学生宿舍与计算中心等部门中独立的内部区域网路，也需要组建在一起，可以方便学生和教师接入校园网和Internet；等等。这些需要连线各个区域网路，都可以採用无线分布系统技术来实现，当出现距离过远，信号较弱，中间有障碍物阻挡的时候，我们就需要套用无线分布系统中的无线中继模式来连线组建网路。

当需要连线的两个区域网路之间有障碍物遮挡而不可视时，可以考虑使用无线中继的方法绕开障碍物，来完成两点之间的无线桥接。如图所示，无线中继点的位置应选择在可以同时看到网路A与网路B的位置，中继无线网桥连线的两个定向天线分别对準网路A与网路B的定向天线，无线网桥A与无线网桥B的通讯通过中继无线网桥来完成。

无线中继模式组建网路连线构建中继网桥可以有两种方式，单个桥接器作为中继器和两个桥接器背靠背组成中继点。

单个桥接器可以通过分路器连线两个天线。由于双向通讯共享频宽的原因，对于对频宽要求不是很敏感的用户来说，此方式是非常简单实用的。

对频宽要求较高的用户，可採用背靠背两个处于不同频段的桥接器工作于无线网桥模式，每个无线网桥分别连线一个天线构成桥接中继，保证高速无线链路通讯。两个背靠背的AP可以处于不同的频段，且可以同时工作于无线网桥模式，这样其功能就能得到扩大，信号在转发过程中也得到最大的发挥。把频宽及速度提高到最大，以满足高要求的用户，保证其畅通程度。

需要连线的两个网路在距离过远或者中间有障碍物的适合，就採用中继AP来实现网路的连线。在选购AP设备的时候，需要注意一点就是不是所有的AP都支持WDS，选购的时候看清楚。同时还要看清发射功率和天线增益参数。AP发射功率单位是dbm，天线增益的单位是dbi，这两个值越高，说明无线设备的信号穿透力越强。

普通AP的发射功率在20dbm以下，天线的增益在2～3dbi範围以内，按照经验，2dbi的增益天线信号可以穿透两堵墙。还有无线网路是共享网路，整个WDS相当于一个大的网路，用户越多，每个用户所得的频宽越低，最好买统一牌子的无线设备，根据实际情况选购何种频宽的设备。最后在天线上，还是需要专用的定向天线，要做好防水防晒等护理措施。

无线中继覆盖点通常由两个AP模组构成，其中的一个AP的採用SAI模式工作（客户端模式），作为信号接收器接收前一站AP的无线信号，另外一个AP的模式採用标準AP覆盖模式，用来进行无线覆盖。这样，无线信号一方面可以一站一站地进行接力，构成无线中继，另一方面是，每一站均可以实现本地区域覆盖。此种模式能实现网路信号的放大及延续，为网路组建解决了距离上的问题。使无线网路运用更加广泛，实现了许多无法使用有线网路的用户进行网路畅游的梦想。

3GPPR8/R9版本LTE技术的标準化工作早已完成，目前版本已经非常稳定。从2009年开始，LTE技术正式进入了商用阶段。为了适应宽频移动通信的飞速发展，ITU提出了IMT-Advanced系统的概念，可以为用户在高速移动状态下提供100Mbit/s和低速移动状态下提供1Gbit/s的峰值速率，同IMT-2000系统相比性能大幅提升，IMT-Advanced系统也就是所谓的4G系统。ITU随后向全球徵集4G的候选方案。3GPP于2009年正式开始了一项研究工作，提出了LTE技术的增强版本R10LTE，也就是所谓的LTE-Advanced技术，通过自评估研究过程，最终于2009年9月向ITU提交了LTE-Advanced技术的自评估报告，希望该技术可以正式成为IMT-Advanced的候选技术。通过ITU的评估工作，LTE-Advanced技术正式成为4G技术的标準之一。

随着现在无线通信技术的不断发展，频谱资源已经变得越加紧张。目前只有在高频段有较大的连续空余频谱。为了获得3GPPLTE-A制定的高速无线宽频接入的设计目标，则只能部署在较高的频段。但是较高的频段路损比较大，很难实现好的覆盖。而如果通过增加宏基站来解决覆盖问题，又需要增大投资。所以，为了满足下一代移动通信系统高速率传输的要求，LTE-A技术引入了无线中继（Relay）技术。

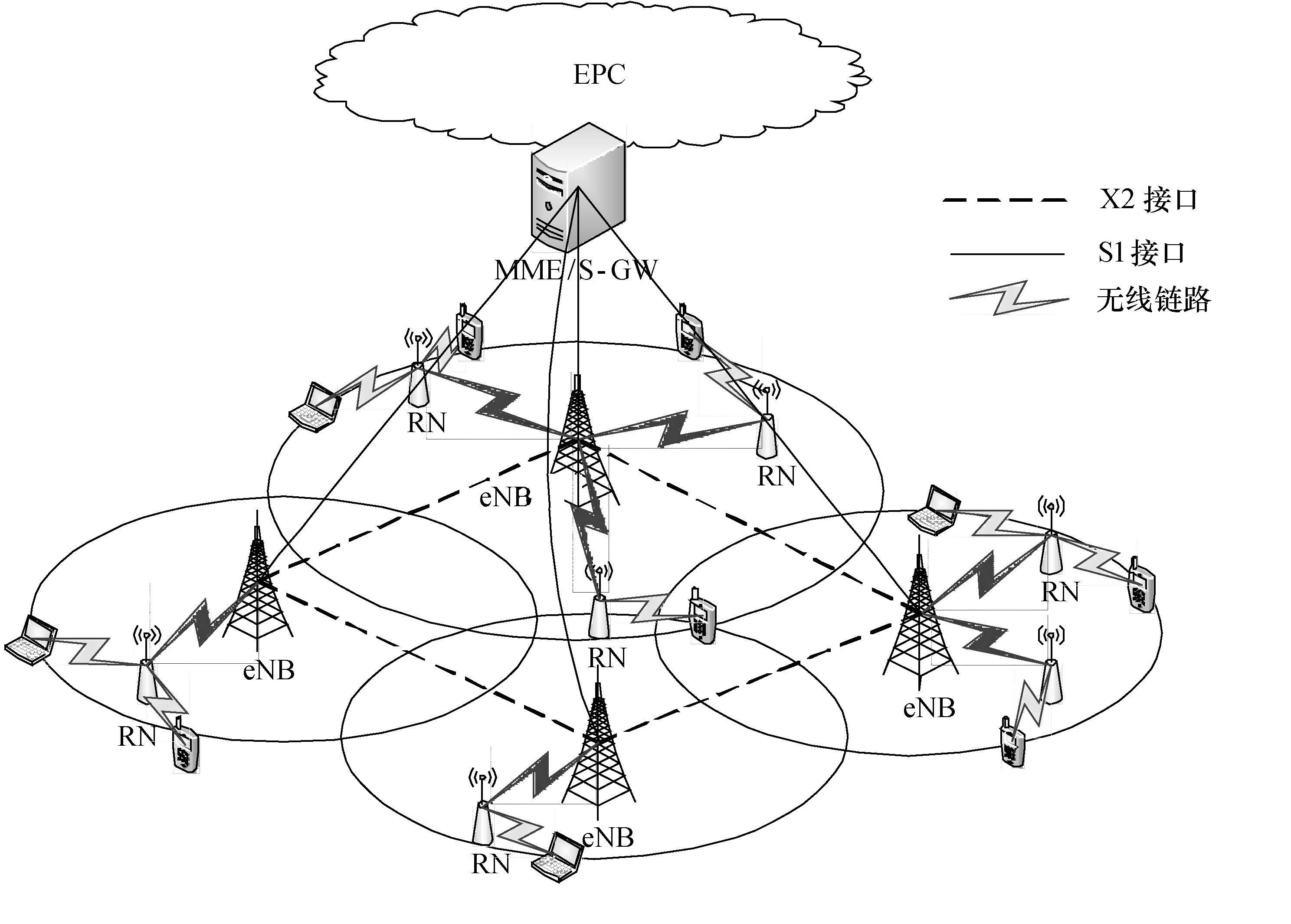

Relay技术中，终端用户可以通过中间接入点中继接入网路来获得宽频服务，其典型的部署如图12-3所示。这种技术可以减小无线链路的空间损耗，增大信噪比，进而提高边缘用户信道容量。具体来说，Relay技术是在原有站点的基础上，通过增加一些新的Relay节点，加大站点和天线的分布密度。这些新增Relay节点和原有基站（母基站）都通过无线连线和传输网路之间没有有线的连线，下行数据先到达母基站，然后再传给Relay节点，Relay节点再传输至终端用户；上行则反之。这种方法改善了链路质量，从而提高了系统的频谱效率和用户数据速率。

3GPP从R9版本开始对Relay技术进行研究，在R10版本中对其进行标準化、经过长期的讨论，3GPP根据中继的策略对Relay进行了如下分类。

（1）Type1Relay：Type1Relay可以独立控制某个小範围区域内的终端，具有独立的小区标识和无线资源管理机制。从终端侧来看，Type1Relay就是一个常规的eNodeB。

（2）Type1aRelay：Tyep1aRelay具备Type1Relay的大部分特徵，但其Relay与终端之间的接入链路和eNodeB与Relay之间的回程链路使用的频谱是不同的。

（3）Type1bRelay：Type1bRelay也具备Type1Relay的大部分特徵，但其Relay与终端之间的接入链路和eNodeB与Relay之间的回程链路使用的是相同频谱。该类Relay通过接入链路和回程链路的物理隔离，来实现Relay同时工作在两条链路上而不发生相互干扰。

（4）Type2Relay：Type2Relay具有独立的物理层、MAC层、RLC层等功能，具有独立或部分RRC功能。由于Type2Relay没有自己独立的小区，也不具备独立的PCI，其部分控制功能受控于eNodeB，即Type2Relay仅传送PDSCH，但不传送CRS和PDCCH。
