读书笔记摘抄新闻资讯Sophia-V90E两片式电子标籤

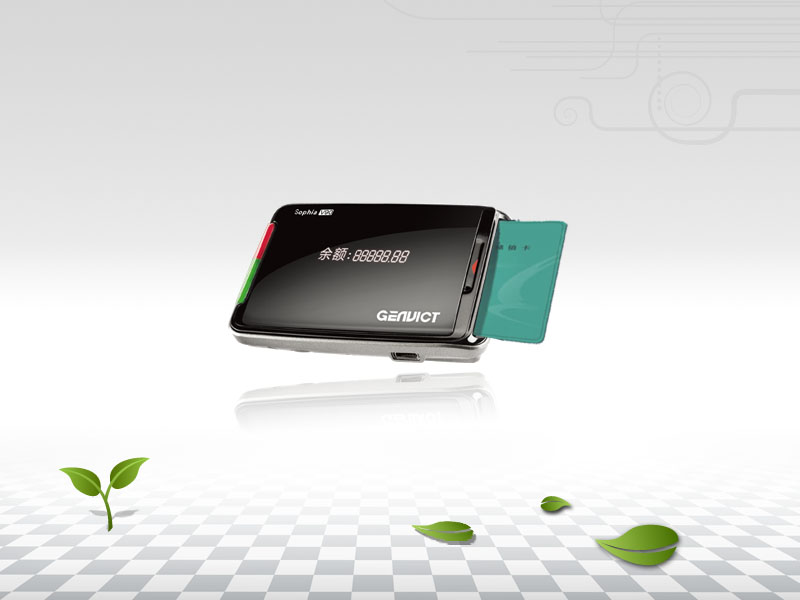

Sophia-V90E型产品是一款集环保、高性能和高集成度于一体的两片式太阳能电子标籤。
产品介绍
安装于车辆前挡风玻璃内侧，主要作为被标识物体(车辆等)的信息存储卡与DSRC微波天线互动的通信中继器。
作为金溢科技新出品的电子标籤产品，其主要特色如下：
◆低碳、环保、安全：经久耐用，标籤使用寿命更长。
◇弱光型非晶硅太阳能电板，电能转化优秀，节能环保；
◇採用“太阳能+备用电池”电源管理方案，电源使用寿命超长；
◇低能耗模式、工作模式自动切换；
◆稳定可靠：交易成功率高，一致性更好。
◇专门定製开发的国标专用高集成度收发一体射频晶片；
◇高稳定的射频专用电路基板材料；
◇独立的读/写卡电路设计，读写稳定，兼容性出色；
◆速度快：启动迅速，算法执行能力强。
◇新一代低时延硬体编解码技术，交易稳定；
◇专用处理器设计，低功耗，高性能；
◆先进的防拆技术：“物理硬体+软体触发”的防拆启动与判断技术，避免了外界环境干扰造成的防拆误判，彻底防止车主私自拆卸造成通行费损失；
◆符合国标GB/T 20851“电子收费专用短程通信”系列标準。
产品特性
特 性 | 描述 |
良好兼容性 | 基于5.8GHz频段专用短距离通讯(DSRC)技术，与GB/T 20851系列标準完全兼容 |
安全可靠 | 高安全智慧卡读写接口，支持双向认证及加/解密 |
符合PBOC金融卡交易规範，实现真正安全的电子钱包 | |
出色的人机界面 | 通过液晶屏显示、蜂鸣器提示及LED状态指示能準确反映工作状态 |
大存储容量 | 电子标籤可配置达4k Byte的存储空间(可选) |
双界面CPU卡可达16k Byte空间（视ICC容量而定） | |
牢固耐用 | 超强3M双面胶固定 |
在多年套用中久经考验的防拆启动与判断技术，安装便捷，防拆机制可靠 | |
维护管理 | 可通过数据接口轻鬆实现数据导入、导出 |
支持交易数据下载 | |
支持程式线上升级 |
技术参数
机械特性 | |
外形尺寸 | 96mm × 69mm × 25mm |
重量 | 80克 |
外壳材料 | 高温改性ABS塑胶 |
颜色 | 黑、灰或其他颜色 |
安装位置 | 汽车挡风玻璃内侧 |
安装方式 | 3M双面胶安装，防拆卸开关 |
微波链路特性 | |
参数 | 规格 |
载波频率 | 信道1: 5.790GHz; 信道2: 5.800GHz |
频宽/ | < 5MHz |
频率容限 | <±200ppm |
最大等效全向辐射功率 | <+10dBm |
杂散发射 | ≤-36 dBm / 100 kHz (30 ~ 1000 MHz) ≤-40 dBm / 1 MHz (2400 ~ 2483.5 MHz) ≤-40 dBm / 1 MHz (3400 ~ 3530 MHz) ≤-33 dBm / 100 kHz (5725 ~ 5850 MHz) （注：对应载波2.5倍信道频宽以外） |
邻道泄漏功率比 | <-30dB |
天线半功率角 | > 70° |
天线极化 | 右旋圆极化 |
调製方式 | ASK |
调製度 | 0.5～0.9 |
编码方式 | FM0 |
位速率 | 上行：256kbps 下行：512kpbs |
位时钟精度 | ±100ppm |
OBU唤醒方式 | 15～17个周期14KHz方波/15～17 cycles of 14KHz |
OBU唤醒灵敏度 | ≤-40dBm |
OBU接收灵敏度 | ≤-60dBm |
OBU接收频宽 | 5.825~5.845GHz |
电气及套用特性 | |
标籤类型 | 两片式 读/写型 |
太阳能供电 | 弱光型非晶硅太阳能电池，寿命可达7年 |
複合电源管理 | 太阳能+电池双模供电管理 |
电流 | ≤25μA (静态电流) ≤75mA (平均工作电流) |
适用IC卡类型 | Mifare Pro和Pro-x 智慧卡 |
典型交易时间 | ≤230ms（PBOC电子钱包） |
MMI界面 | 红绿双色LED指示灯、蜂鸣器、液晶屏 |
交易记录 | 支持100条交易记录的存储，交易记录可以採用DSRC 无线链路方式读出 |
通信接口 | mini USB |
平均无故障时间 | ≥50,000 h |
环境特性 | |
工作温度 | -40℃～+85℃ |
存储温度 | -40℃～+85℃ |
相对工作湿度 | ≤95% |
静电 | 8KV |
振动 | 符合GB 2423.13 |
冲击 | 符合GB2423.6试验Eb和导则 |
典型套用
高速公路收费套用
电子标籤安装在驾驶台或者挡风玻璃后视镜后，与路侧设备（RSU）、车道系统等共同组成高速公路不停车收费系统。当安装有OBU的车辆接近收费站时，OBU被RSU的微波信号所唤醒，并按照标準要求激活卡片，与路侧设备进行通信、认证和交易，完成卡片记账或扣款，这样，不仅有效地提高了高速公路收费站的通行能力，加快了收费站的通车速度，而且解决了经常出现的由于收费而导致塞车的问题，同时也提高了车主的服务满意度。
停车场\门禁自动化管理套用
通过存储在OBU上的车辆信息和存储在用户卡上的用户信息来方便地辨别车辆和用户身份，不仅可以在安装有自动化管理系统的停车场实现自动车辆识别和出入身份管理，而且还能针对用户的存车时间进行收费计算，如果用户使用的是储值卡，则收费金额可以直接在卡上扣除，否则，就进行后台记帐。避免了人工管理和收费的排队现象，整个过程安全、方便、準确、高效。
公安交管一卡通套用
利用基于5.8GHZ频段DSRC技术的两片式电子标籤与IC卡相组合，可以很方便地实现电子车牌、电子行驶证、电子驾驶证、电子年审证、电子定编证、电子汽检证、电子规费证、电子车辆完税证等功能，使得公安交通管理部门、环保部门、交通运输部门等对车辆和驾驶员的管理实现实时自动识别、跟蹤、查核、状态监控和统计自动化等等，有效起到交通管理和安全防範的作用。
成功案例
作为金溢科技新出品的电子标籤产品，Sophia-V90E型太阳能电子标籤已在北京、江西、福建、山东、江苏、安徽等多个城市成功套用，其低碳、环保、安全的特性获得了用户的认可和讚赏。
