1、系统的特点

电气火灾监控系统属于先期预报警系统，所以，这就是说为什幺不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。2、相关介绍

一直以来电气火灾事故居高不下，以2005年为例，十大火灾中死亡人数最多的两起吉林省辽源市中心医院特大火灾、汕头华南宾馆特大火灾，均为电气火灾，有关专家积极呼吁儘快採取有效的技术防範措施，遏制电气火灾的上升势头，政府有关部门也非常重视，相继制订或修改了有关标準规範，要求在建筑中设定漏电火灾报警系统。为预防电气火灾发生，减少火灾危害，合理设十十电气火灾监控系统，保障电气火灾监控系统的施工质量及使用性能，保护人身和财产安全，制定本规程。《高层民用建筑设计防火规範》GB50045－95（2005版）局部修订条文9.5.1条、强制性国标《剩余电流动作保护装置的安装和运行》GB13955-2005都强调了剩余电流动作保护装置在防止因接地故障而引起的电气火灾的防护作用，要求在建筑物内安装剩余电流动作火灾监控系统。可以说，预防建筑电气火灾，设定漏电火灾报警系统的国家标準和规範已经基本齐全（还有有关的其他规範正在报批中），今后有关场所设计、套用漏电火灾报警系统将越来越多。

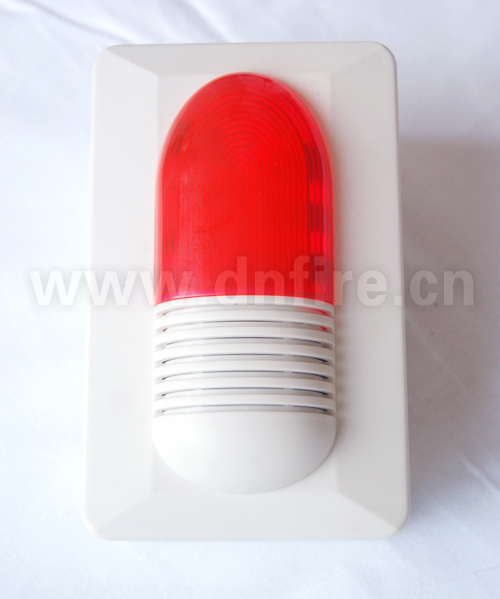

火灾警报器（俗称声光）是一款安装在现场的声光报警设备，可直接接入火灾报警控制器（俗称报警主机）的信号二汇流排，需要由电源系统提供两根DC24V电源线。此款产品在现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器（报警主机）启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。火灾声光警报器的主要技术参数：　（1）工作电压：

火灾警报器

信号汇流排电压：24V 允许範围：16V～28V

电源汇流排电压：DC24V 允许範围：DC20V～DC28V

（2）工作电流：

汇流排监视电流≤0.8mA 汇流排启动电流≤6.0mA

电源监视电流≤10mA 电源动作电流≤160mA

（3）线制：四线制，与控制器採用无极性信号二汇流排连线，与电源线採用无极性二线制连线

(4）声压级≥85dB（正前方3m水平处（A计权））

(5）闪光频率：0.8Hz～1.0Hz

(6）变调周期：4（1±20%）s HX-100B火灾声光警报器[1]

(7）声调：火警声

(8）使用环境：

温度：-10℃～+50℃　 相对湿度≤95%，不结露

（9）外壳防护等级：IP43

（10）外形尺寸：90mm×144mm×57mm（带底壳）

安装与布线

HX-100B火灾声光警报器的布线要求：信号二汇流排採用阻燃RVS型双绞线，截面积≥1.0mm2，电源线採用阻燃BV线，截面积≥1.5mm2，S1、G採用阻燃RV线，截面积≥0.5mm2。

火灾声光警报器採用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。

2.1 剩余电流互感器residual current mutual inductor以检测监控迴路剩余电流的方法按特定比率输出电力线路漏电流信号的电气火灾监控系统专用互感器。

2.2 电气火灾探测器（以下简称探测器）explorer for electric fire

由漏电、温度等信号感测器单独或组合构成的电气异常信号检测的现场探测器件。

2.3 电气火灾监控器（以下简称监控器）monitor for electric fire

具有现场操作、显示和报警功能，可与探测器组成一个或多个电气火灾监控节点，并能与中央监控主机实时通信的现场监控器件。

2.4 电气火灾监控探测器detectors for electric fire

（以下简称监控探测器）

兼具监控和探测功能，集信号检测、操作显示和声光报警于一体，并能与中央监控主机实时通信的现场器件。

2.5 现场监控器件（以下简称现场器件）monitoring device of the scene

剩余电流互感器、探测器、监控器和监控探测器的总称。

2.6 监控报警alarm and monitoring

被监控电力线路的漏电等电气火灾探测参数达到动作设定值时发出的声光报警。

2.7 预警pre-alarm

被监控电力线路的某项参数达到监控报警设定值50%时发出的声光报警，是一种区别于监控报警的较缓的警报声，目的是提醒值班人员注意，以早期排除故障。

2.8 故障报警trouble alarm

按一定周期定时对电气火灾监控系统自身进行巡检时检测到系统某环节发生故障（如汇流排开路等）所发出的较缓的声光报警。

2.9 监控节点monitorpoint

对电气火灾实时监控系统而言，是系统传输汇流排上的一个点，节点的总和决定了系统的监控规模。在物理意义上，一个监控节点是由监控器和一个探测器组成，可实现对一条配电迴路和开关设备的电气火灾监控报警及信息上传功能。

2.10 单迴路监控器single circuit monitor

与一个探测器组成一个电气火灾监控节点的电气火灾监控器，用于对一条配电迴路（即单迴路）的电气火灾监控报警。

2.11 多迴路监控器multiple circuit monitor

在配电箱柜内由一台监控器与多个探测器组成多个电气火灾监控节点的电气火灾监控器，用于多条配电迴路（即多迴路）的电气火灾监控报警。

2.12 中央监控主机（以下简称主机）main unit for centralized control

能接收来自电气火灾监控器或监控探测器的报警信号，发出声光报警，指示报警部位，记录并保存报警信息的系统上位监控管理机。

2.13 电气火灾监控系统（以下简称监控系统）Alarm and controlsystem for electric fire prevention

由主机、系统汇流排和现场器件构成的用于电力配电线路检测与电气火灾相关联的异常电参数，并具有显示、报警、操作和记录等功能的数位化实时监控系统。

2.14 系统汇流排（以下简称汇流排）system communication bus

电气火灾监控系统中用以连线主机和现场监控器件，以规定的标準格式进行信息通讯传输的物理媒介。
